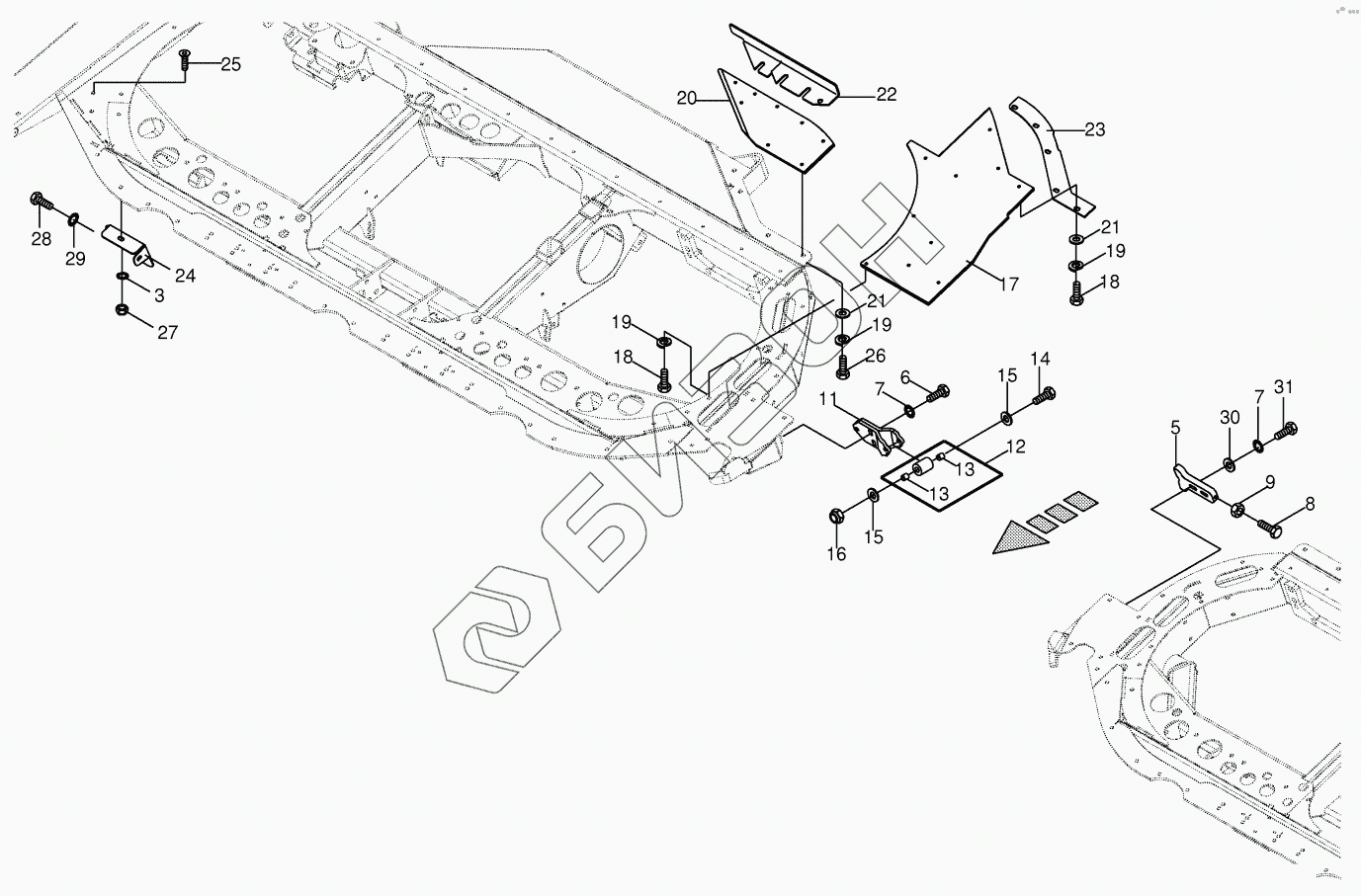

Графический каталог запасных частей к технике: KRONE Easycollect. Frame centring device
3
5
6
7
7
8
9
11
12
13
13
14
15
15
16
17
18
18
19
19
19
20
21
21
22
22
23
24
24
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 5 | 00 352 992 0 | Centring system |
Загрузка ...
|
|
| 6 | 00 900 657 0 | Hex head bolt |
Загрузка ...
|
|
| 7 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 8 | 00 900 284 1 | Hex head bolt |
Загрузка ...
|
|
| 9 | 00 908 212 0 | Hex nut |
Загрузка ...
|
|
| 11 | 00 352 999 1 | Roller support |
Загрузка ...
|
|
| 12 | 00 352 996 0 | Roller |
Загрузка ...
|
|
| 13 | 00 934 960 0 | Bearing bush |
Загрузка ...
|
|
| 14 | 00 901 459 0 | Hex head bolt |
Загрузка ...
|
|
| 15 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 16 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 17 | 00 352 398 3 | Base plate |
Загрузка ...
|
|
| 18 | 00 900 815 0 | Hex head bolt |
Загрузка ...
|
|
| 19 | 00 910 111 1 | Spring washer |
Загрузка ...
|
|
| 20 | 00 352 381 3 | Cover plate |
Загрузка ...
|
|
| 21 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 22 | 00 353 316 0 | Elbow -right |
Загрузка ...
|
|
| 22 | 00 353 317 0 | Elbow -left |
Загрузка ...
|
|
| 23 | 00 352 384 2 | Seal rail |
Загрузка ...
|
|
| 24 | 00 352 798 1 | Guard -right |
Загрузка ...
|
|
| 24 | 00 352 797 1 | Guard -left |
Загрузка ...
|
|
| 25 | 90 000 352 0 | Countersunkscrew |
Загрузка ...
|
|
| 26 | 00 900 815 0 | Hex head bolt |
Загрузка ...
|
|
| 26 | 00 900 816 0 | Hex head bolt |
Загрузка ...
|
|
| 27 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 28 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 29 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 30 | 00 910 609 0 | Washer |
Загрузка ...
|
|
| 31 | 00 900 658 0 | Hex head bolt |
Загрузка ...
|
