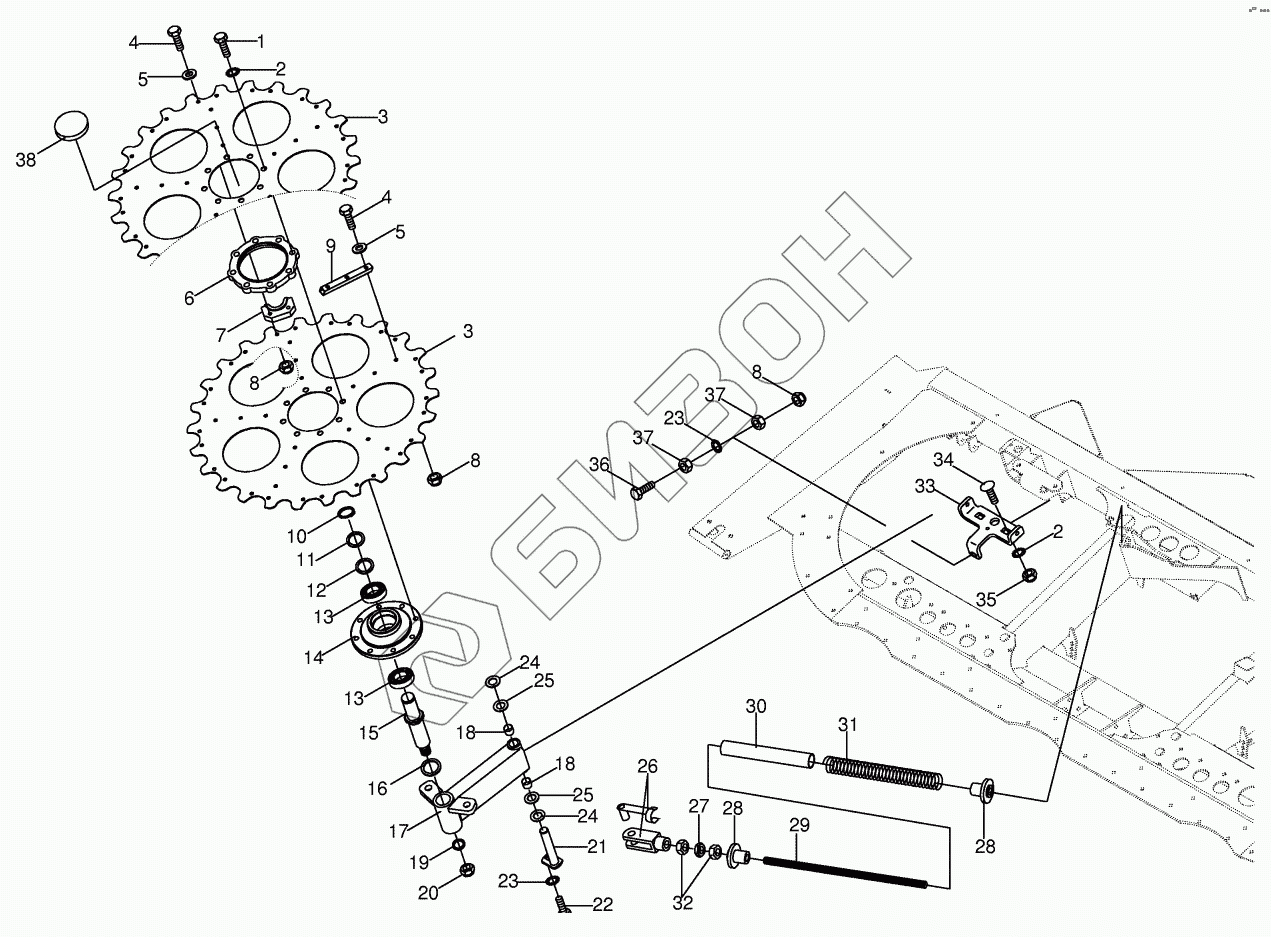

Графический каталог запасных частей к технике: KRONE Easycollect. Collector wheel
1
2
2
3
3
4
4
5
5
6
7
8
8
8
9
10
11
12
12
12
12
12
13
13
14
15
16
16
17
18
18
19
20
21
22
23
23
24
24
25
25
26
27
28
28
29
30
31
32
33
34
35
36
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 900 676 0 | Hex head bolt |
Загрузка ...
|
|
| 2 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 3 | 00 352 435 3 | Plate |
Загрузка ...
|
|
| 4 | 00 900 639 0 | Hex head bolt |
Загрузка ...
|
|
| 5 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 6 | 00 352 433 1 | Retainer |
Загрузка ...
|
|
| 7 | 00 351 154 4 | Element retainer |
Загрузка ...
|
|
| 8 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 9 | 00 352 436 1 | Spacer |
Загрузка ...
|
|
| 10 | 00 911 545 0 | Circlip |
Загрузка ...
|
|
| 11 | 00 910 730 0 | Supporting disc |
Загрузка ...
|
|
| 12 | 00 910 889 0 | Shim ring |
Загрузка ...
|
|
| 12 | 00 910 885 0 | Shim ring |
Загрузка ...
|
|
| 12 | 00 910 891 0 | Shim ring |
Загрузка ...
|
|
| 12 | 00 910 890 0 | Shim ring |
Загрузка ...
|
|
| 12 | 00 910 888 0 | Shim ring |
Загрузка ...
|
|
| 13 | 00 930 326 0 | Grooved ball bearing |
Загрузка ...
|
|
| 14 | 00 352 434 1 | Hub |
Загрузка ...
|
|
| 15 | 00 352 429 1 | Shaft |
Загрузка ...
|
|
| 16 | 00 910 877 0 | Shim ring |
Загрузка ...
|
|
| 16 | 00 910 899 0 | Shim ring |
Загрузка ...
|
|
| 17 | 00 352 438 1 | Tensioner -incl. bushing |
Загрузка ...
|
|
| 18 | 00 934 554 0 | Bearing bush |
Загрузка ...
|
|
| 19 | 00 910 516 1 | Washer |
Загрузка ...
|
|
| 20 | 00 908 730 0 | Locknut |
Загрузка ...
|
|
| 21 | 00 352 430 2 | Stake bolt |
Загрузка ...
|
|
| 22 | 00 900 634 0 | Hex head bolt |
Загрузка ...
|
|
| 23 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 24 | 00 910 653 1 | Washer |
Загрузка ...
|
|
| 25 | 00 935 304 0 | Washer |
Загрузка ...
|
|
| 26 | 00 927 120 0 | Clevis |
Загрузка ...
|
|
| 27 | 00 908 525 1 | Hex nut -low form |
Загрузка ...
|
|
| 28 | 00 352 298 1 | Pression disc |
Загрузка ...
|
|
| 29 | 00 352 297 0 | Threaded rod |
Загрузка ...
|
|
| 30 | 00 352 299 0 | Bushing |
Загрузка ...
|
|
| 31 | 00 339 179 1 | Pressure spring |
Загрузка ...
|
|
| 32 | 00 908 225 0 | Hex nut |
Загрузка ...
|
|
| 33 | 00 353 309 1 | Supporting plate |
Загрузка ...
|
|
| 34 | 00 904 708 0 | Coach bolt |
Загрузка ...
|
|
| 35 | 00 908 719 0 | Locknut |
Загрузка ...
|
|
| 36 | 00 900 287 1 | Hex head bolt |
Загрузка ...
|
|
| 36 | 00 900 285 1 | Hex head bolt |
Загрузка ...
|
|
| 37 | 00 908 212 0 | Hex nut |
Загрузка ...
|
|
| 38 | 00 924 909 0 | Protective cap |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
