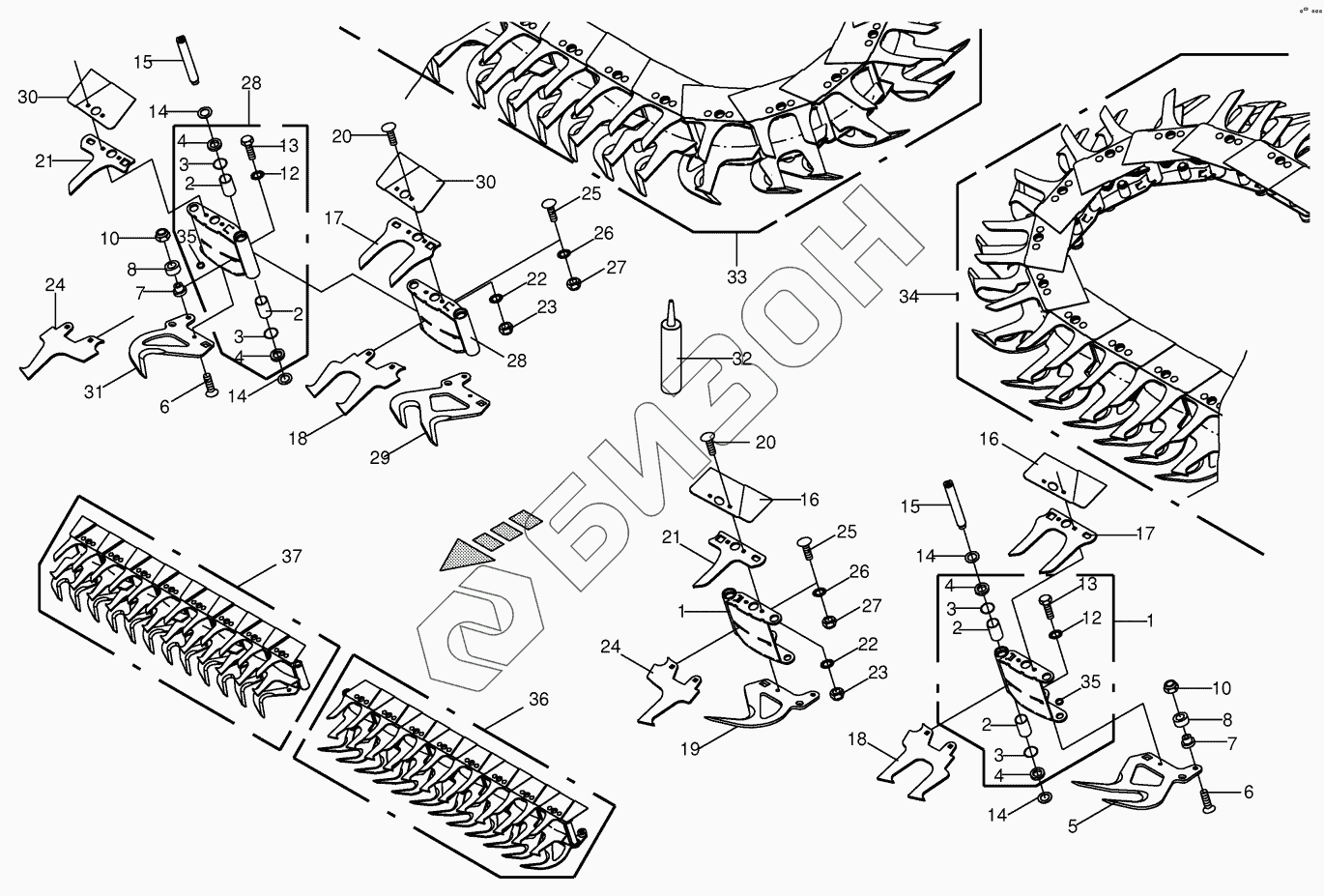

Графический каталог запасных частей к технике: KRONE Easycollect. Collector
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
6
6
7
7
8
8
10
10
12
12
13
13
14
14
14
14
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
30
30
31
32
33
33
34
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 352 153 7 | Collector -left |
Загрузка ...
|
|
| 2 | 00 935 348 0 | Bearing bush |
Загрузка ...
|
|
| 3 | 00 911 810 0 | Snap ring |
Загрузка ...
|
|
| 4 | 00 936 062 1 | Scraper |
Загрузка ...
|
|
| 5 | 00 352 303 3 | Knife -left |
Загрузка ...
|
|
| 6 | 90 000 567 0 | Countersunkscrew |
Загрузка ...
|
|
| 7 | 20 093 257 0 | Bearing brushing |
Загрузка ...
|
|
| 8 | 90 000 027 0 | Grooved ball bearing |
Загрузка ...
|
|
| 10 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 12 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 13 | 90 001 205 0 | Hex head bolt |
Загрузка ...
|
|
| 14 | 00 351 637 1 | Grommet |
Загрузка ...
|
|
| 15 | 00 351 634 5 | Bearing bolt |
Загрузка ...
|
|
| 16 | 00 352 150 1 | Cover plate -left |
Загрузка ...
|
|
| 17 | 00 352 141 3 | Wraping finger 2 -top |
Загрузка ...
|
|
| 18 | 00 352 143 2 | Wraping finger 2 -below |
Загрузка ...
|
|
| 19 | 00 352 301 3 | Knife -left |
Загрузка ...
|
|
| 20 | 00 904 732 2 | Coach bolt |
Загрузка ...
|
|
| 21 | 00 352 140 2 | Wraping finger 1 -top |
Загрузка ...
|
|
| 22 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 23 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 24 | 00 352 142 2 | Wraping finger |
Загрузка ...
|
|
| 25 | 00 904 745 1 | Coach bolt |
Загрузка ...
|
|
| 26 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 27 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 28 | 00 352 154 7 | Collector -right |
Загрузка ...
|
|
| 29 | 00 352 304 3 | Knife -right |
Загрузка ...
|
|
| 30 | 00 352 151 1 | Cover plate -right |
Загрузка ...
|
|
| 31 | 00 352 302 3 | Knife -right |
Загрузка ...
|
|
| 32 | 00 926 045 0 | Long-life grease |
Загрузка ...
|
|
| 33 | 20 091 868 2 | Collector -right, cpl. |
Загрузка ...
|
|
| 33 | 00 352 130 6 | Collector -right, cpl. |
Загрузка ...
|
|
| 34 | 20 091 867 2 | Collector -left, cpl. |
Загрузка ...
|
|
| 34 | 00 352 129 6 | Collector -left, cpl. |
Загрузка ...
|
|
| 35 | 20 091 881 2 | Bushing |
Загрузка ...
|
|
| 36 | 20 093 173 1 | Collector extension |
Загрузка ...
|
|
| 37 | 20 093 172 1 | Collector extension |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
