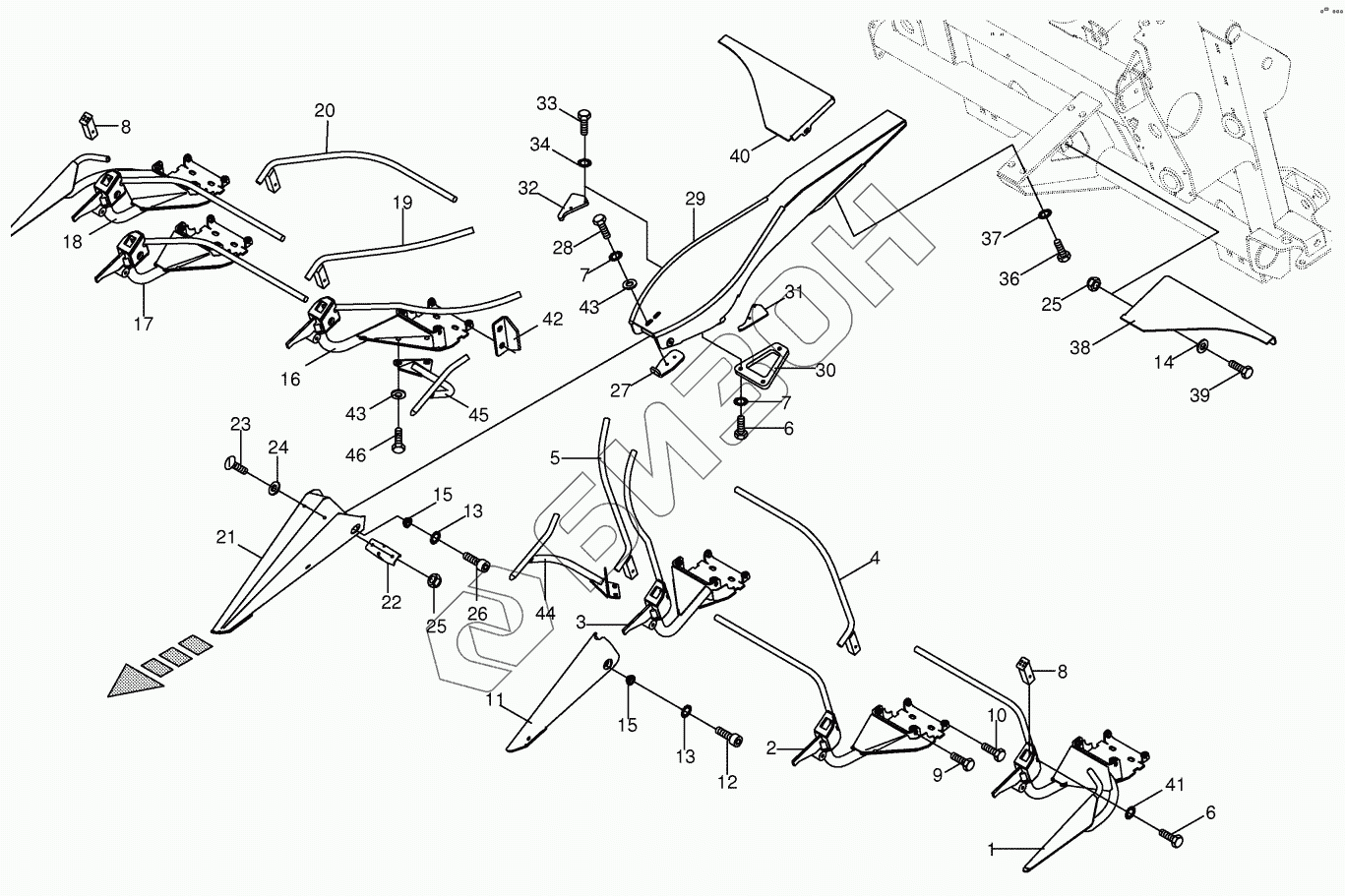

Графический каталог запасных частей к технике: KRONE Easycollect. Series tips / Centre tip
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
36
37
38
39
40
41
42
43
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 352 519 6 | Spike retainer -outside left |
Загрузка ...
|
|
| 2 | 00 352 517 5 | Spike retainer -left |
Загрузка ...
|
|
| 3 | 00 352 515 6 | Spike retainer -inside left |
Загрузка ...
|
|
| 4 | 00 352 807 3 | Wraping finger 2 -left |
Загрузка ...
|
|
| 5 | 00 352 810 3 | Wraping finger 4 -left |
Загрузка ...
|
|
| 6 | 00 900 837 2 | Hex head bolt |
Загрузка ...
|
|
| 7 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 8 | 00 352 514 0 | Dead bolt |
Загрузка ...
|
|
| 9 | 00 900 658 0 | Hex head bolt |
Загрузка ...
|
|
| 10 | 00 900 656 0 | Hex head bolt |
Загрузка ...
|
|
| 11 | 00 352 546 3 | Tip -total machine |
Загрузка ...
|
|
| 12 | 90 001 428 0 | Allen screw |
Загрузка ...
|
|
| 13 | 00 909 907 0 | Detent edged washer |
Загрузка ...
|
|
| 14 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 15 | 20 093 795 0 | Bearing brushing |
Загрузка ...
|
|
| 16 | 00 352 516 6 | Spike retainer -inside right |
Загрузка ...
|
|
| 17 | 00 352 518 5 | Spike retainer -right |
Загрузка ...
|
|
| 18 | 00 352 520 6 | Spike retainer -outside right |
Загрузка ...
|
|
| 19 | 00 352 808 3 | Wraping finger 4 -right |
Загрузка ...
|
|
| 20 | 00 352 803 3 | Wraping finger 2 -right |
Загрузка ...
|
|
| 21 | 00 352 501 3 | Centre tip |
Загрузка ...
|
|
| 22 | 00 352 506 3 | Landslide |
Загрузка ...
|
|
| 23 | 00 905 231 1 | Coach bolt |
Загрузка ...
|
|
| 24 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 25 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 26 | 00 903 120 3 | Allen screw |
Загрузка ...
|
|
| 27 | 00 352 505 3 | Angle |
Загрузка ...
|
|
| 28 | 00 900 634 0 | Hex head bolt |
Загрузка ...
|
|
| 29 | 00 352 507 5 | Centre section |
Загрузка ...
|
|
| 30 | 00 352 976 1 | Centring ring |
Загрузка ...
|
|
| 31 | 00 352 977 0 | Spotter plate -left |
Загрузка ...
|
|
| 32 | 00 352 978 0 | Spotter plate -right |
Загрузка ...
|
|
| 33 | 00 900 612 0 | Hex head bolt |
Загрузка ...
|
|
| 34 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 36 | 00 900 674 0 | Hex head bolt |
Загрузка ...
|
|
| 37 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 38 | 00 352 739 2 | Chute -left |
Загрузка ...
|
|
| 39 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 40 | 00 352 740 2 | Chute -right |
Загрузка ...
|
|
| 41 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 42 | 20 090 203 1 | Angle -inside |
Загрузка ...
|
|
| 43 | 00 910 353 0 | Washer |
Загрузка ...
|
|
| 44 | 00 353 092 0 | Auxiliary tip -left middle |
Загрузка ...
|
|
| 45 | 00 353 093 0 | Auxiliary tip -right middle |
Загрузка ...
|
|
| 46 | 00 900 817 1 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
