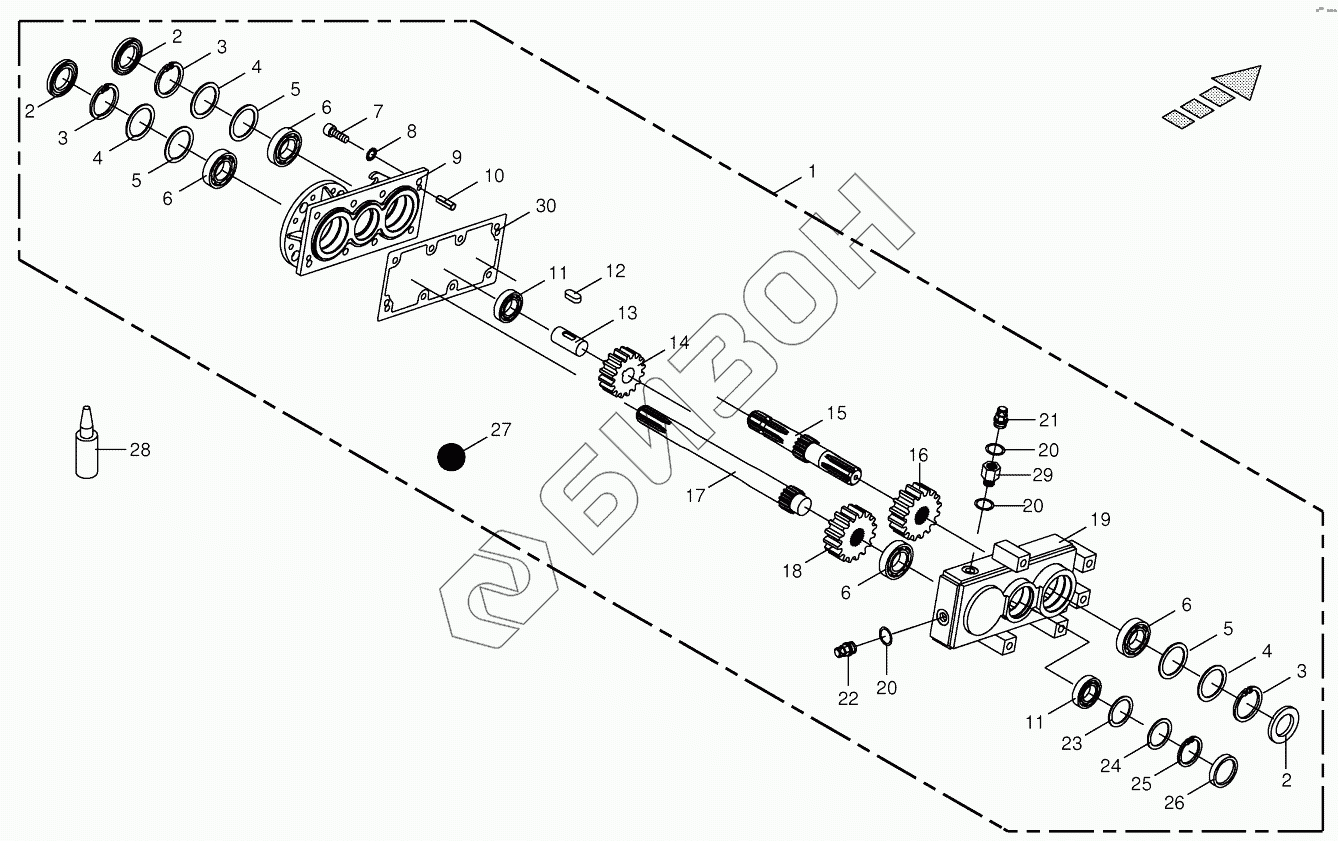

Графический каталог запасных частей к технике: KRONE Easycollect. Gearbox inside - Addition JD / NH
1
2
2
2
3
3
3
4
4
4
4
4
4
5
5
5
6
6
6
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
24
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 091 277 1 | Gearbox |
Загрузка ...
|
|
| 2 | 90 000 274 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 3 | 00 911 668 0 | Circlip |
Загрузка ...
|
|
| 4 | 00 911 160 0 | Shim ring |
Загрузка ...
|
|
| 4 | 00 911 162 0 | Shim ring |
Загрузка ...
|
|
| 5 | 00 910 700 1 | Supporting disc |
Загрузка ...
|
|
| 6 | 00 932 106 0 | Taper roller bearing |
Загрузка ...
|
|
| 7 | 00 903 011 1 | Allen screw |
Загрузка ...
|
|
| 8 | 00 909 911 0 | Detent edged washer |
Загрузка ...
|
|
| 9 | 20 091 261 0 | Gearbox cover |
Загрузка ...
|
|
| 10 | 00 915 701 0 | Cyl. pin |
Загрузка ...
|
|
| 11 | 00 932 105 0 | Taper roller bearing |
Загрузка ...
|
|
| 12 | 00 915 064 1 | Fit-in key |
Загрузка ...
|
|
| 13 | 20 091 271 0 | Shaft |
Загрузка ...
|
|
| 14 | 20 091 276 0 | Spur gear |
Загрузка ...
|
|
| 15 | 20 091 272 0 | Connecting shaft |
Загрузка ...
|
|
| 16 | 20 091 275 0 | Spur gear |
Загрузка ...
|
|
| 17 | 20 091 273 0 | Connecting shaft |
Загрузка ...
|
|
| 18 | 20 091 274 0 | Spur gear |
Загрузка ...
|
|
| 19 | 20 091 270 1 | Gearbox housing |
Загрузка ...
|
|
| 20 | 00 937 727 0 | Gasket ring |
Загрузка ...
|
|
| 21 | 00 919 811 1 | Breather |
Загрузка ...
|
|
| 22 | 00 906 010 1 | Screw plug |
Загрузка ...
|
|
| 23 | 00 910 735 3 | Supporting disc |
Загрузка ...
|
|
| 24 | 00 910 900 0 | Shim ring |
Загрузка ...
|
|
| 24 | 00 910 902 0 | Shim ring |
Загрузка ...
|
|
| 24 | 00 910 903 0 | Shim ring |
Загрузка ...
|
|
| 25 | 00 911 659 0 | Circlip |
Загрузка ...
|
|
| 26 | 00 925 202 2 | Sealing cap |
Загрузка ...
|
|
| 27 | 00 926 024 0 | Oil -Id.-no.= 1ltr |
Загрузка ...
|
|
| 28 | 00 940 227 0 | Universal-sealant -silicone- free |
Загрузка ...
|
|
| 29 | 00 276 337 1 | Ahrottle housing -for onesided throttle |
Загрузка ...
|
|
| 30 | 20 091 789 0 | Gearbox seal |
Загрузка ...
|
