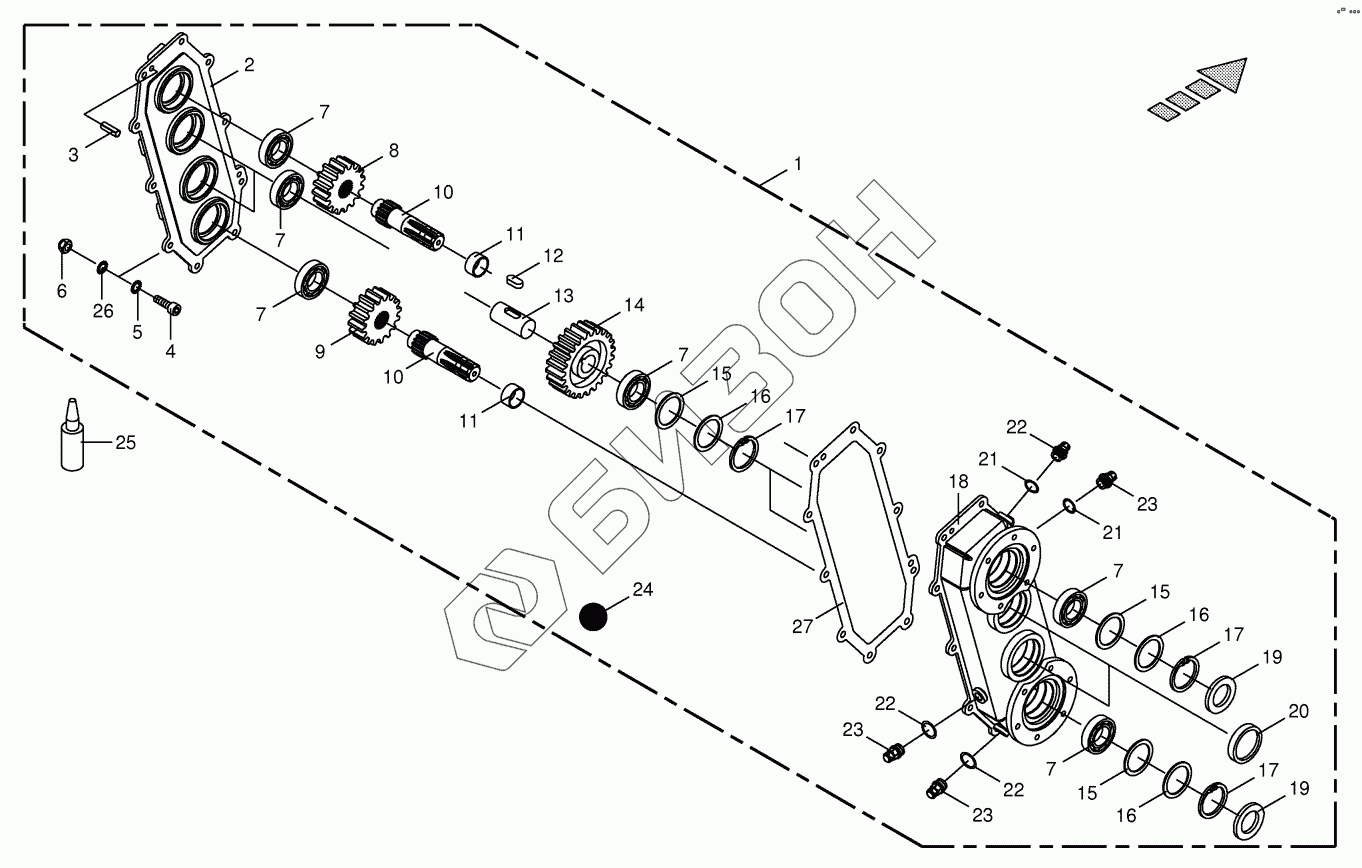

Графический каталог запасных частей к технике: KRONE Easycollect. Gearbox outside - Addition JD / NH
1
2
3
4
5
6
7
7
7
7
7
7
8
9
10
10
11
11
12
13
14
15
15
15
16
16
16
16
16
16
17
17
17
18
19
19
20
21
21
22
22
22
23
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 091 286 1 | Gearbox |
Загрузка ...
|
|
| 2 | 20 091 248 1 | Gearbox cover |
Загрузка ...
|
|
| 3 | 00 915 713 0 | Cyl. pin |
Загрузка ...
|
|
| 4 | 00 903 109 1 | Allen screw |
Загрузка ...
|
|
| 5 | 00 909 907 0 | Detent edged washer |
Загрузка ...
|
|
| 6 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 7 | 00 932 106 0 | Taper roller bearing |
Загрузка ...
|
|
| 8 | 20 091 274 0 | Spur gear |
Загрузка ...
|
|
| 9 | 20 091 275 0 | Spur gear |
Загрузка ...
|
|
| 10 | 20 091 288 0 | Connecting shaft |
Загрузка ...
|
|
| 11 | 90 000 197 0 | Inner ring |
Загрузка ...
|
|
| 12 | 00 915 106 0 | Fit-in key |
Загрузка ...
|
|
| 13 | 20 091 287 0 | Shaft |
Загрузка ...
|
|
| 14 | 20 091 289 0 | Spur gear |
Загрузка ...
|
|
| 15 | 00 910 700 1 | Supporting disc |
Загрузка ...
|
|
| 16 | 00 911 160 0 | Shim ring |
Загрузка ...
|
|
| 16 | 00 911 162 0 | Shim ring |
Загрузка ...
|
|
| 17 | 00 911 668 0 | Circlip |
Загрузка ...
|
|
| 18 | 20 091 255 0 | Gearbox housing |
Загрузка ...
|
|
| 19 | 90 000 273 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 20 | 00 925 203 1 | Sealing cap |
Загрузка ...
|
|
| 21 | 00 937 727 0 | Gasket ring |
Загрузка ...
|
|
| 22 | 00 919 811 1 | Breather |
Загрузка ...
|
|
| 23 | 00 906 010 1 | Screw plug |
Загрузка ...
|
|
| 24 | 00 926 024 0 | Oil -Id.-no.= 1ltr |
Загрузка ...
|
|
| 25 | 00 940 227 0 | Universal-sealant -silicone- free |
Загрузка ...
|
|
| 26 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 27 | 20 091 788 0 | Gearbox seal |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
