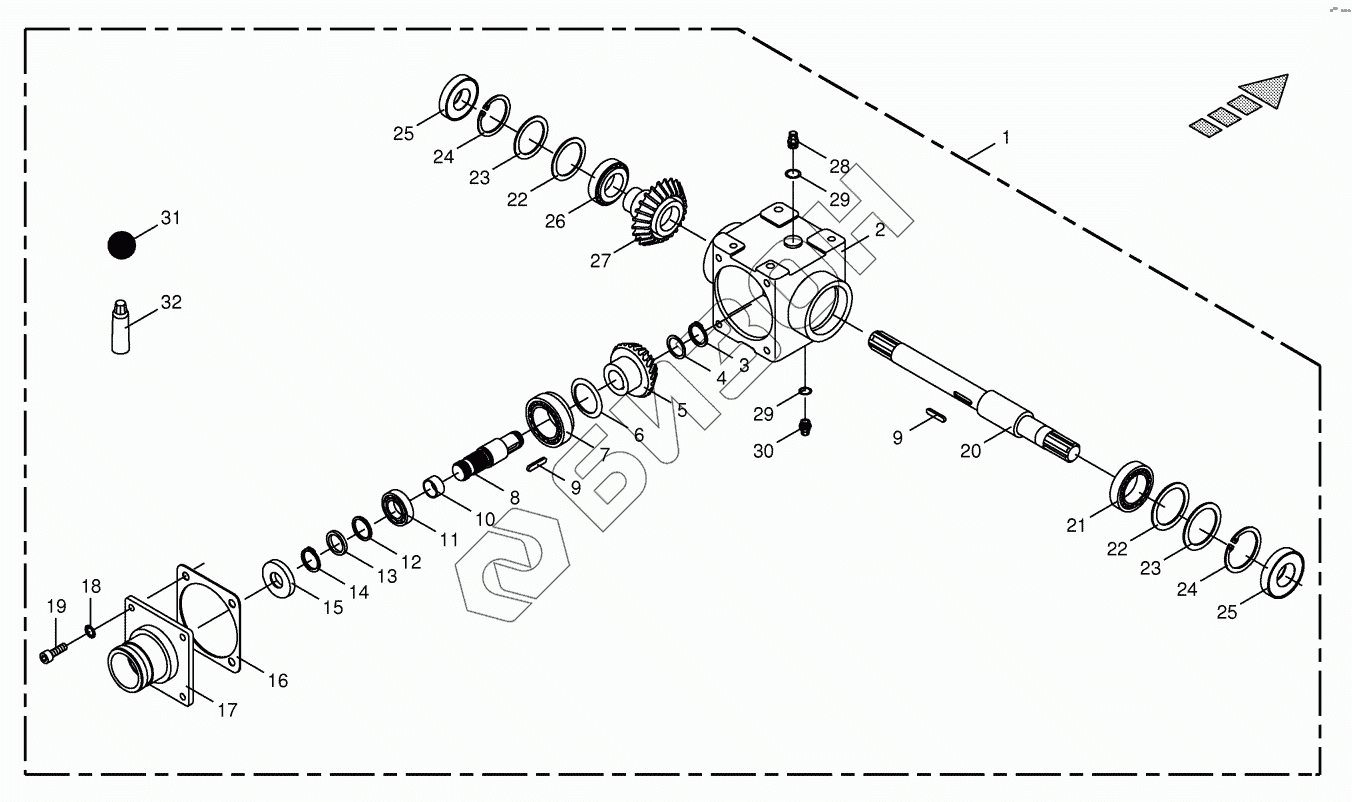

Графический каталог запасных частей к технике: KRONE Easycollect. Main transmission - Addition CL 493 / 494
1
1
2
3
4
4
4
5
5
6
6
6
6
7
8
9
9
10
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
22
22
22
22
22
23
23
24
24
25
25
26
27
27
28
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 092 431 0 | T-Gearbox |
Загрузка ...
|
|
| 1 | 20 092 430 0 | T-Gearbox |
Загрузка ...
|
|
| 2 | 20 091 237 1 | Gearbox housing |
Загрузка ...
|
|
| 3 | 00 911 541 0 | Circlip |
Загрузка ...
|
|
| 4 | 00 911 132 0 | Shim ring |
Загрузка ...
|
|
| 4 | 00 911 133 0 | Shim ring |
Загрузка ...
|
|
| 4 | 00 911 134 0 | Shim ring |
Загрузка ...
|
|
| 5 | 00 145 213 2 | Bevel wheel |
Загрузка ...
|
|
| 5 | 20 091 279 0 | Bevel wheel |
Загрузка ...
|
|
| 6 | 00 910 904 0 | Shim ring |
Загрузка ...
|
|
| 6 | 00 910 903 0 | Shim ring |
Загрузка ...
|
|
| 6 | 00 910 902 0 | Shim ring |
Загрузка ...
|
|
| 6 | 00 910 900 0 | Shim ring |
Загрузка ...
|
|
| 7 | 00 932 155 0 | Taper roller bearing |
Загрузка ...
|
|
| 8 | 20 091 224 0 | Input shaft |
Загрузка ...
|
|
| 9 | 00 915 122 0 | Fit-in key |
Загрузка ...
|
|
| 10 | 90 000 197 0 | Inner ring |
Загрузка ...
|
|
| 11 | 00 932 131 0 | Taper roller bearing |
Загрузка ...
|
|
| 12 | 00 910 893 0 | Shim ring |
Загрузка ...
|
|
| 12 | 00 910 894 0 | Shim ring |
Загрузка ...
|
|
| 12 | 00 910 898 0 | Shim ring |
Загрузка ...
|
|
| 12 | 00 910 899 0 | Shim ring |
Загрузка ...
|
|
| 13 | 00 910 732 1 | Supporting disc |
Загрузка ...
|
|
| 14 | 00 911 549 1 | Circlip |
Загрузка ...
|
|
| 15 | 00 936 015 1 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 16 | 00 145 212 1 | Gearbox seal |
Загрузка ...
|
|
| 17 | 20 091 239 0 | Gearbox cover |
Загрузка ...
|
|
| 18 | 00 909 911 0 | Detent edged washer |
Загрузка ...
|
|
| 19 | 00 903 011 1 | Allen screw |
Загрузка ...
|
|
| 20 | 20 091 238 0 | Gearbox shaft |
Загрузка ...
|
|
| 21 | 00 930 167 0 | Grooved ball bearing |
Загрузка ...
|
|
| 22 | 00 911 022 0 | Shim ring |
Загрузка ...
|
|
| 22 | 00 911 023 0 | Shim ring |
Загрузка ...
|
|
| 22 | 00 911 024 1 | Shim ring |
Загрузка ...
|
|
| 23 | 90 001 226 0 | Supporting disc |
Загрузка ...
|
|
| 24 | 00 911 673 0 | Circlip |
Загрузка ...
|
|
| 25 | 00 936 021 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 26 | 00 932 177 0 | Taper roller bearing |
Загрузка ...
|
|
| 27 | 00 145 213 2 | Bevel wheel |
Загрузка ...
|
|
| 27 | 20 091 278 0 | Bevel wheel |
Загрузка ...
|
|
| 28 | 00 919 811 1 | Breather |
Загрузка ...
|
|
| 29 | 00 937 727 0 | Gasket ring |
Загрузка ...
|
|
| 30 | 00 906 010 1 | Screw plug |
Загрузка ...
|
|
| 31 | 00 926 101 0 | Oil -Id.-no.=1ltr |
Загрузка ...
|
|
| 32 | 00 938 627 0 | Gluten |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
