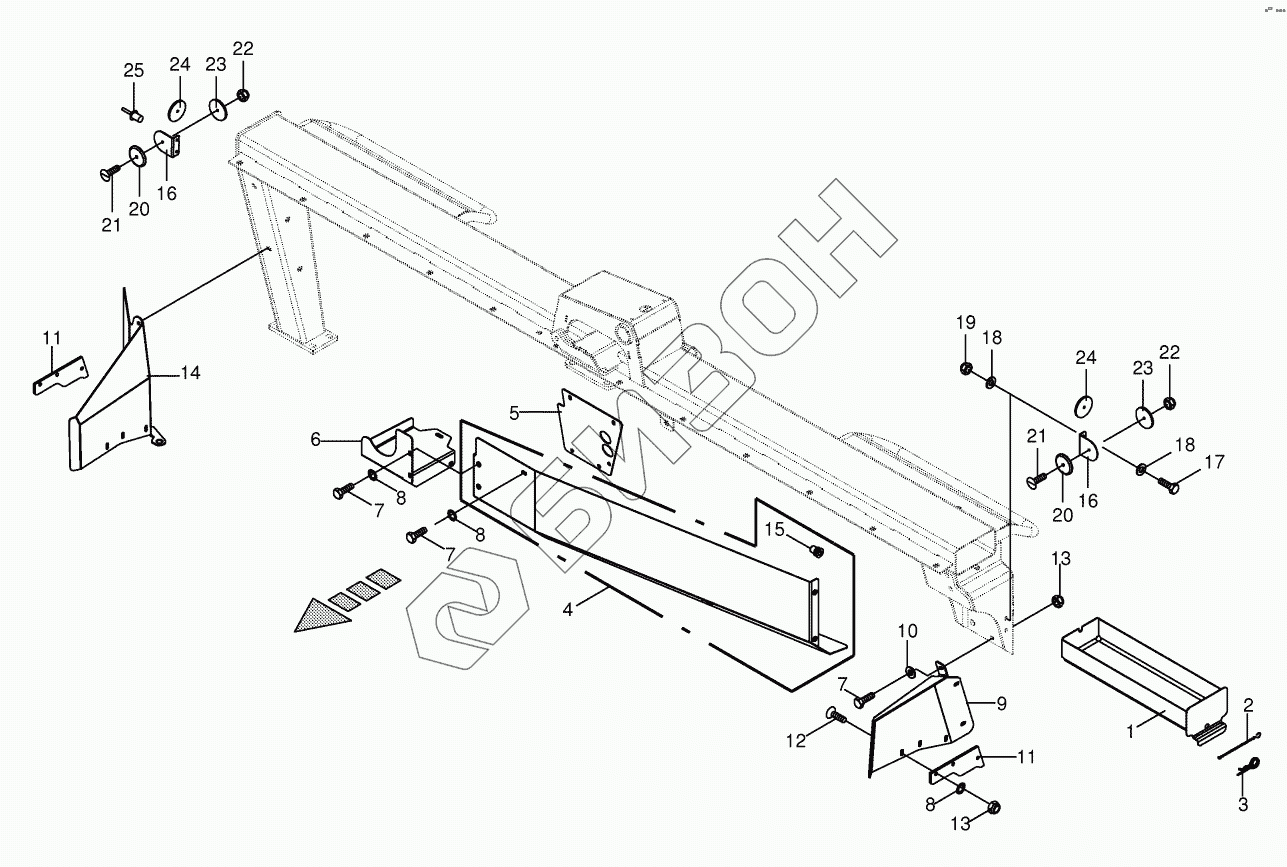

Графический каталог запасных частей к технике: KRONE EasyCut F360M. Mounting parts
1
2
3
4
5
6
7
7
7
8
8
8
9
10
11
11
12
13
13
14
15
16
16
17
18
18
19
20
20
21
21
22
22
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200326400 | Tool box |
Загрузка ...
|
|
| 2 | 009226230 | Chain |
Загрузка ...
|
|
| 3 | 009171041 | Spring clip |
Загрузка ...
|
|
| 4 | 200355880 | Guard universal shaft |
Загрузка ...
|
|
| 5 | 200327440 | Guard |
Загрузка ...
|
|
| 6 | 200355910 | Gearboxprotection |
Загрузка ...
|
|
| 7 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 9 | 200355990 | Deflector plate lh. outside |
Загрузка ...
|
|
| 10 | 009104130 | Washer |
Загрузка ...
|
|
| 11 | 200313080 | Rubber |
Загрузка ...
|
|
| 12 | 009052311 | Coach bolt |
Загрузка ...
|
|
| 13 | 009087060 | Locknut |
Загрузка ...
|
|
| 14 | 200361980 | Deflector plate rh. outside |
Загрузка ...
|
|
| 15 | 900001130 | Blind rivet nut |
Загрузка ...
|
|
| 16 | 200362710 | Retaining sheet rear reflectors lat. |
Загрузка ...
|
|
| 17 | 009002391 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009104111 | Washer |
Загрузка ...
|
|
| 19 | 009087041 | Locknut |
Загрузка ...
|
|
| 20 | 009245370 | Side lights -white |
Загрузка ...
|
|
| 21 | 009043471 | Countersunkscrew |
Загрузка ...
|
|
| 22 | 009087020 | Locknut |
Загрузка ...
|
|
| 23 | 009245351 | Rear reflector-red |
Загрузка ...
|
|
| 24 | 009246340 | Side light-yellow-self- adhesive |
Загрузка ...
|
|
| 25 | 009147020 | Blind rivet |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
