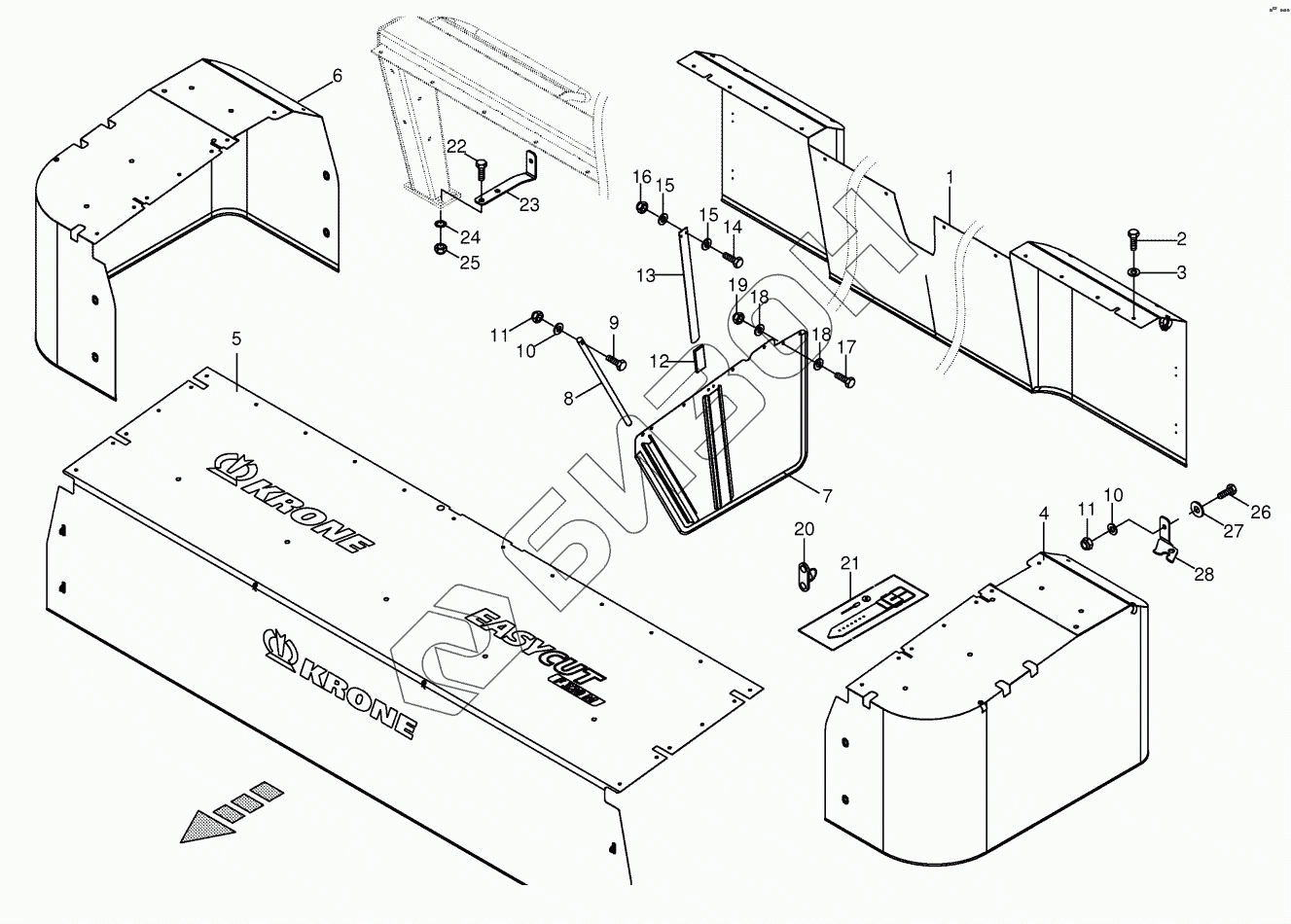

Графический каталог запасных частей к технике: KRONE EasyCut F360M. Rubber skirts

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
15
16
17
18
18
19
20
21
22
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 200355470 Guard cloth rear
Загрузка ...
2 009006140 Hex head bolt
Загрузка ...
3 009106040 Washer
Загрузка ...
4 200327260 Protecting skirt-left
Загрузка ...
5 200355460 Guard cloth front
Загрузка ...
6 200327250 Protecting skirt-right
Загрузка ...
7 200355860 Swath cloth -optional
Загрузка ...
8 200327290 Round steel
Загрузка ...
9 009014340 Hex head bolt
Загрузка ...
10 009104140 Washer
Загрузка ...
11 009087580 Locknut
Загрузка ...
12 009385570 Cover
Загрузка ...
13 200327280 Steel strip
Загрузка ...
14 009002440 Hex head bolt
Загрузка ...
15 009103511 Washer
Загрузка ...
16 009087041 Locknut
Загрузка ...
17 009006120 Hex head bolt
Загрузка ...
18 009104130 Washer
Загрузка ...
19 009087060 Locknut
Загрузка ...
20 270050780 Screw lock with fastening material
Загрузка ...
21 270050790 Belt
Загрузка ...
22 009014510 Hex head bolt
Загрузка ...
22 009006580 Hex head bolt
Загрузка ...
23 200362750 Guard cloth support right
Загрузка ...
24 009099101 Detent edged washer
Загрузка ...
25 009087010 Locknut
Загрузка ...
26 009006360 Hex head bolt
Загрузка ...
27 009103530 Washer
Загрузка ...
28 200362740 Guard cloth support left
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
