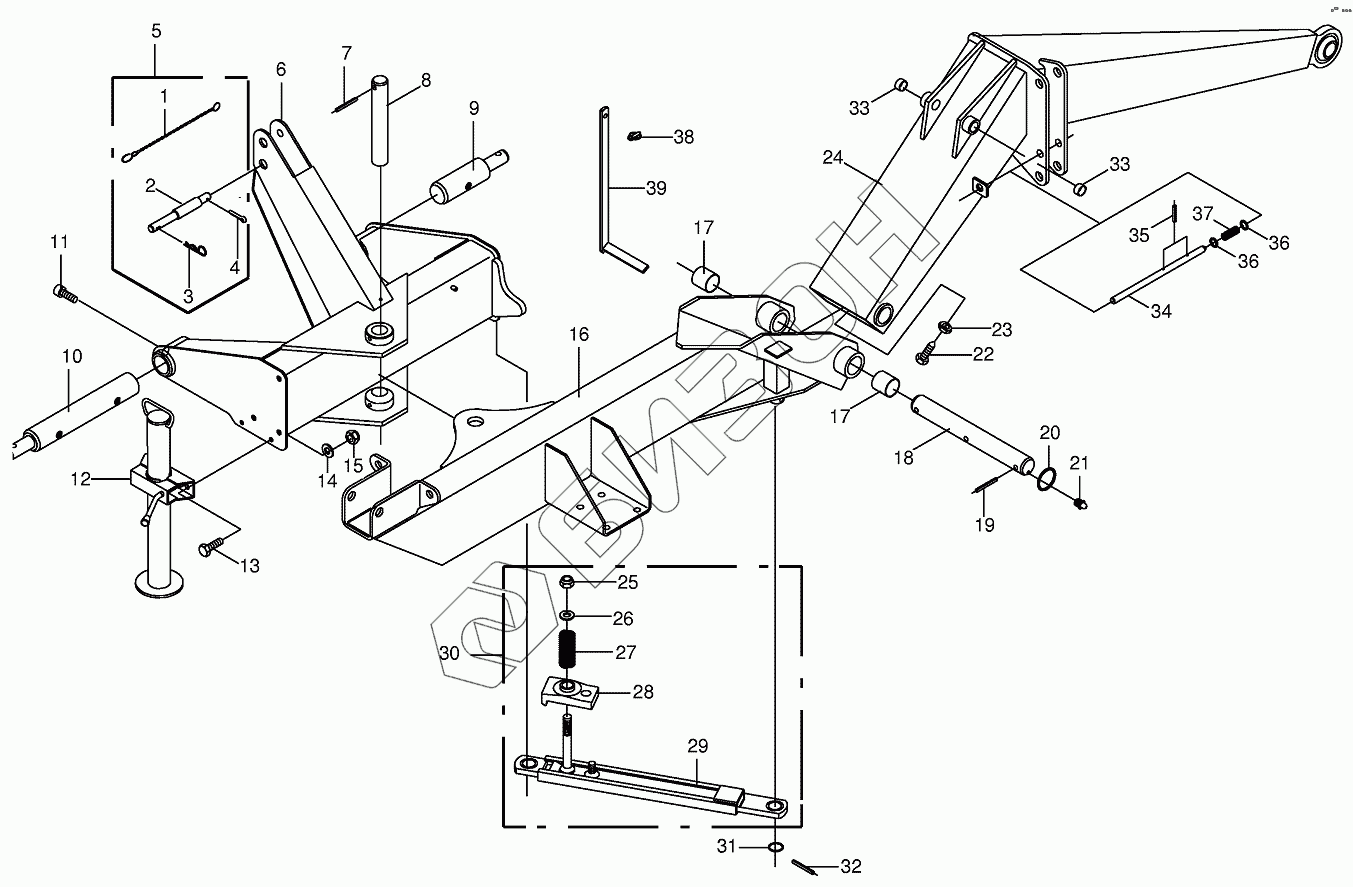

Графический каталог запасных частей к технике: KRONE EC270CV/320CV. Headstock/beam
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
33
34
35
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009226500 | Chain |
Загрузка ...
|
|
| 2 | 000631250 | Top link pin cat. I + II |
Загрузка ...
|
|
| 3 | 009171041 | Spring clip |
Загрузка ...
|
|
| 4 | 009122871 | Cotter pin |
Загрузка ...
|
|
| 5 | 001441412 | Top link pin-cat. I + II |
Загрузка ...
|
|
| 6 | 002535510 | Headstock |
Загрузка ...
|
|
| 7 | 009127182 | Roll pin |
Загрузка ...
|
|
| 8 | 002535630 | Pin |
Загрузка ...
|
|
| 9 | 001394740 | Lower link pin-cat. II |
Загрузка ...
|
|
| 10 | 001394750 | Lower link pin-left |
Загрузка ...
|
|
| 11 | 009032050 | Allen screw |
Загрузка ...
|
|
| 12 | 009386860 | Jack stand |
Загрузка ...
|
|
| 13 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009104140 | Washer |
Загрузка ...
|
|
| 15 | 009087580 | Locknut |
Загрузка ...
|
|
| 16 | 002533640 | Supporting beam-incl. bushing |
Загрузка ...
|
|
| 17 | 009349540 | Bearing bush |
Загрузка ...
|
|
| 18 | 002532080 | Hinge pin |
Загрузка ...
|
|
| 19 | 009125001 | Roll pin |
Загрузка ...
|
|
| 20 | 009108990 | Shim ring |
Загрузка ...
|
|
| 21 | 009191050 | Grease niple |
Загрузка ...
|
|
| 22 | 009024010 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009085150 | Hex nut-low form |
Загрузка ...
|
|
| 24 | 002533650 | Extension arm-incl. bushing |
Загрузка ...
|
|
| 24 | 002533660 | Extension arm-incl. bushing |
Загрузка ...
|
|
| 25 | 009087210 | Locknut |
Загрузка ...
|
|
| 26 | 009106490 | Washer |
Загрузка ...
|
|
| 27 | 001391780 | Pressure spring |
Загрузка ...
|
|
| 28 | 001390540 | Ratchet |
Загрузка ...
|
|
| 29 | 002531270 | Safety break-away |
Загрузка ...
|
|
| 30 | 002531260 | Safety break-away-cpl. |
Загрузка ...
|
|
| 31 | 009105161 | Washer |
Загрузка ...
|
|
| 32 | 009127472 | Roll pin |
Загрузка ...
|
|
| 33 | 009345540 | Bearing bush |
Загрузка ...
|
|
| 34 | 002533290 | Locking bolt |
Загрузка ...
|
|
| 35 | 009126412 | Roll pin |
Загрузка ...
|
|
| 36 | 009105122 | Washer |
Загрузка ...
|
|
| 37 | 004618460 | Pressure spring |
Загрузка ...
|
|
| 38 | 009170041 | Linch pin |
Загрузка ...
|
|
| 39 | 002563900 | Special key for blades |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
