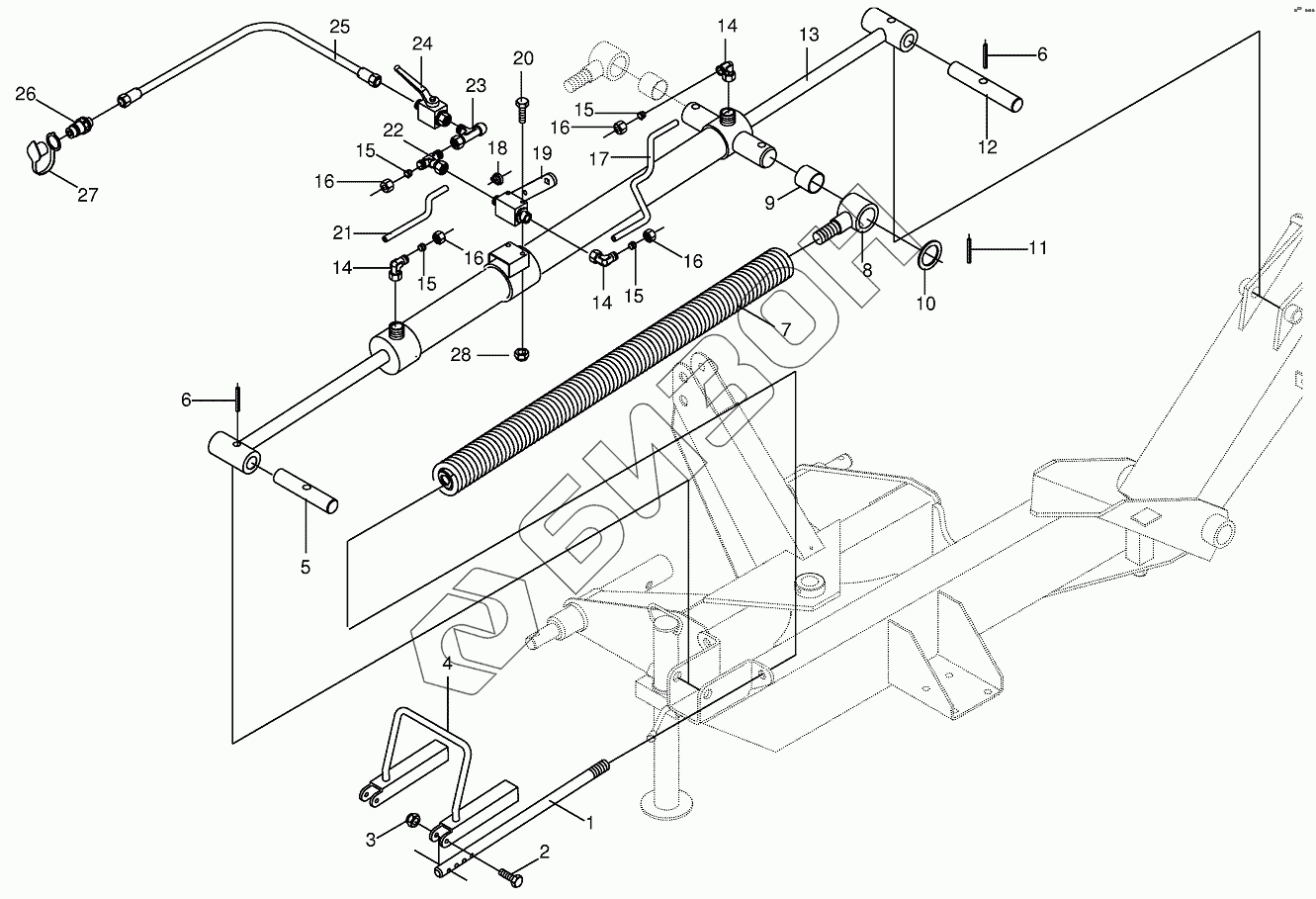

Графический каталог запасных частей к технике: KRONE EC270CV/320CV. Spring compensation/Hydraulics
1
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
13
14
14
14
15
15
15
15
16
16
16
16
17
18
19
20
21
22
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002531790 | Guide rod |
Загрузка ...
|
|
| 1 | 002533710 | Guide rod |
Загрузка ...
|
|
| 2 | 009014211 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009087060 | Locknut |
Загрузка ...
|
|
| 4 | 002531910 | Clamping bracket |
Загрузка ...
|
|
| 5 | 002531450 | Pin |
Загрузка ...
|
|
| 6 | 009126752 | Roll pin |
Загрузка ...
|
|
| 7 | 002533730 | Tension spring |
Загрузка ...
|
|
| 7 | 001451562 | Tension spring |
Загрузка ...
|
|
| 8 | 002512411 | Threaded piece |
Загрузка ...
|
|
| 9 | 009349010 | Bearing bush |
Загрузка ...
|
|
| 10 | 009108651 | Shim ring |
Загрузка ...
|
|
| 11 | 009126721 | Roll pin |
Загрузка ...
|
|
| 12 | 002531660 | Pin |
Загрузка ...
|
|
| 13 | 009184470 | Hydraulic cylinder |
Загрузка ...
|
|
| 13 | 009187930 | Sealing set |
Загрузка ...
|
|
| 14 | 009210671 | Angle lug |
Загрузка ...
|
|
| 15 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 16 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 17 | 002535651 | Hydraulic line |
Загрузка ...
|
|
| 18 | 009208910 | Spring |
Загрузка ...
|
|
| 19 | 009197510 | Ball cock |
Загрузка ...
|
|
| 20 | 009002440 | Hex head bolt |
Загрузка ...
|
|
| 21 | 002535640 | Hydraulic line |
Загрузка ...
|
|
| 22 | 009210771 | T-connector |
Загрузка ...
|
|
| 23 | 009212340 | Adjustable restrictor |
Загрузка ...
|
|
| 23 | 009193760 | Collar nut |
Загрузка ...
|
|
| 24 | 009196030 | Ball cock |
Загрузка ...
|
|
| 25 | 009210191 | High pressure hose line |
Загрузка ...
|
|
| 26 | 009211450 | Connector plug |
Загрузка ...
|
|
| 27 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 28 | 009087041 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
