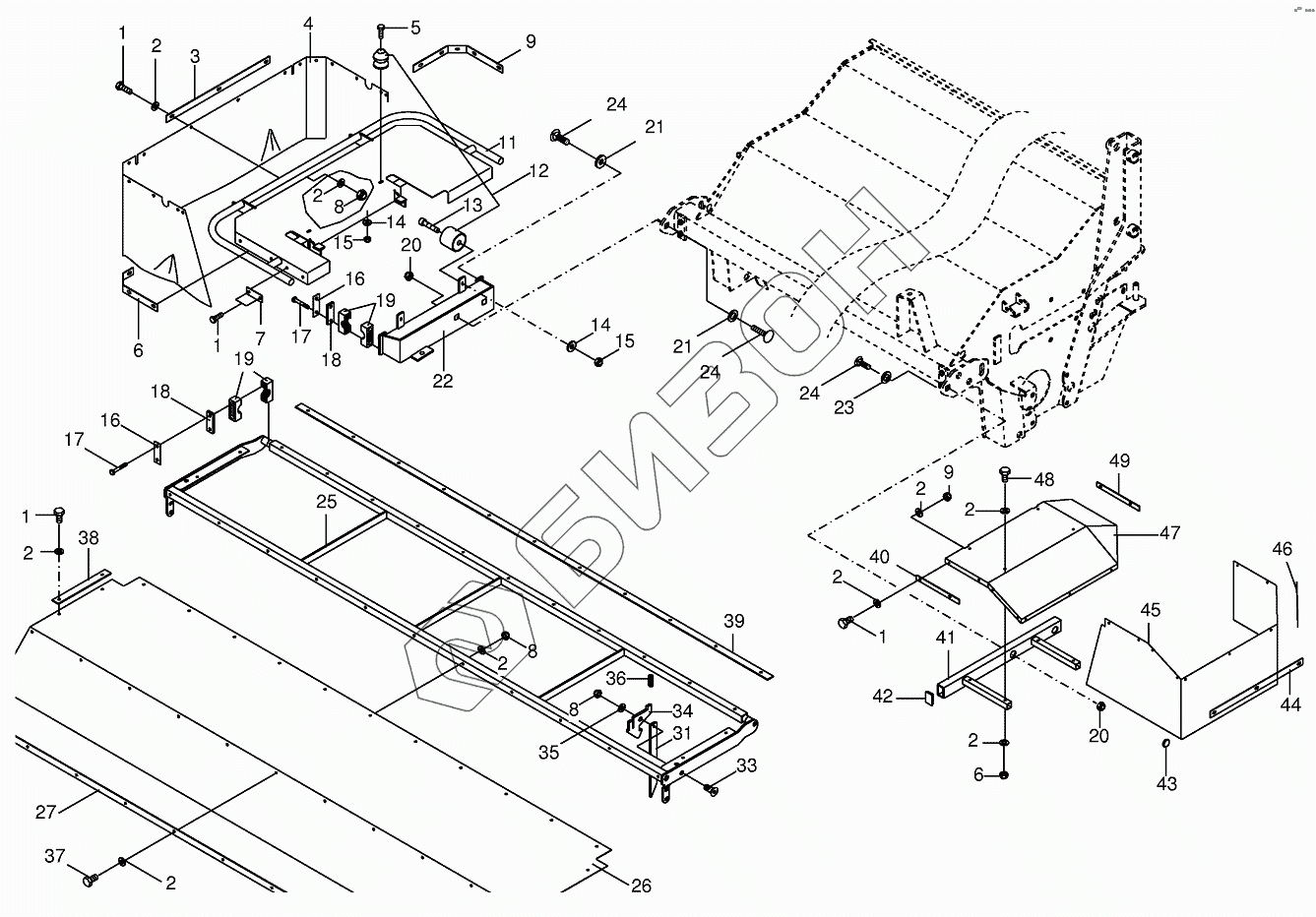

Графический каталог запасных частей к технике: KRONE EC280CV/320CV/280CR. Guard cpl.
1
1
1
1
2
2
2
2
2
2
2
2
2
3
4
5
6
6
7
8
8
8
9
9
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
24
24
24
25
26
27
31
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009106030 | Washer |
Загрузка ...
|
|
| 3 | 002581940 | Clamping strap |
Загрузка ...
|
|
| 4 | 002582181 | Plastic cloth-right |
Загрузка ...
|
|
| 5 | 009010281 | Hex head bolt |
Загрузка ...
|
|
| 6 | 002553311 | Clamping strap |
Загрузка ...
|
|
| 7 | 002554401 | Clamping strap |
Загрузка ...
|
|
| 8 | 009087060 | Locknut |
Загрузка ...
|
|
| 9 | 002582170 | Clamping strap |
Загрузка ...
|
|
| 11 | 002582141 | Guard-right |
Загрузка ...
|
|
| 12 | 002508311 | Clamp and buffer |
Загрузка ...
|
|
| 13 | 009030451 | Allen screw |
Загрузка ...
|
|
| 14 | 009103511 | Washer |
Загрузка ...
|
|
| 15 | 009087041 | Locknut |
Загрузка ...
|
|
| 16 | 002508510 | Locking plate |
Загрузка ...
|
|
| 17 | 009014350 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009251300 | Cover plate |
Загрузка ...
|
|
| 19 | 009251041 | Tube clamp-2 halves |
Загрузка ...
|
|
| 20 | 009087161 | Locknut |
Загрузка ...
|
|
| 21 | 009103620 | Washer |
Загрузка ...
|
|
| 22 | 002581781 | Guard console |
Загрузка ...
|
|
| 23 | 009103031 | Washer |
Загрузка ...
|
|
| 24 | 009047080 | Coach bolt |
Загрузка ...
|
|
| 25 | 002534054 | Protecting frame |
Загрузка ...
|
|
| 26 | 002534143 | Plastic cloth |
Загрузка ...
|
|
| 27 | 002536260 | Clamping strap |
Загрузка ...
|
|
| 31 | 002507452 | Support |
Загрузка ...
|
|
| 33 | 009040270 | Countersunkscrew |
Загрузка ...
|
|
| 34 | 002563542 | Ratchet |
Загрузка ...
|
|
| 35 | 009104130 | Washer |
Загрузка ...
|
|
| 36 | 002749490 | Pressure spring |
Загрузка ...
|
|
| 37 | 009014220 | Hex head bolt |
Загрузка ...
|
|
| 38 | 002536720 | Clamping strap |
Загрузка ...
|
|
| 39 | 002536281 | Clamping strap |
Загрузка ...
|
|
| 40 | 002536720 | Clamping strap |
Загрузка ...
|
|
| 41 | 002580881 | Guard support |
Загрузка ...
|
|
| 42 | 009250310 | Square plug |
Загрузка ...
|
|
| 43 | 009250170 | Sealing plug |
Загрузка ...
|
|
| 44 | 002536730 | Clamping strap |
Загрузка ...
|
|
| 45 | 002534121 | Plastic cloth-left |
Загрузка ...
|
|
| 45 | 002580971 | Plastic cloth-left |
Загрузка ...
|
|
| 46 | 002536710 | Clamping strap |
Загрузка ...
|
|
| 47 | 002580901 | Guard plate-left |
Загрузка ...
|
|
| 48 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 49 | 002554411 | Clamping strap |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
