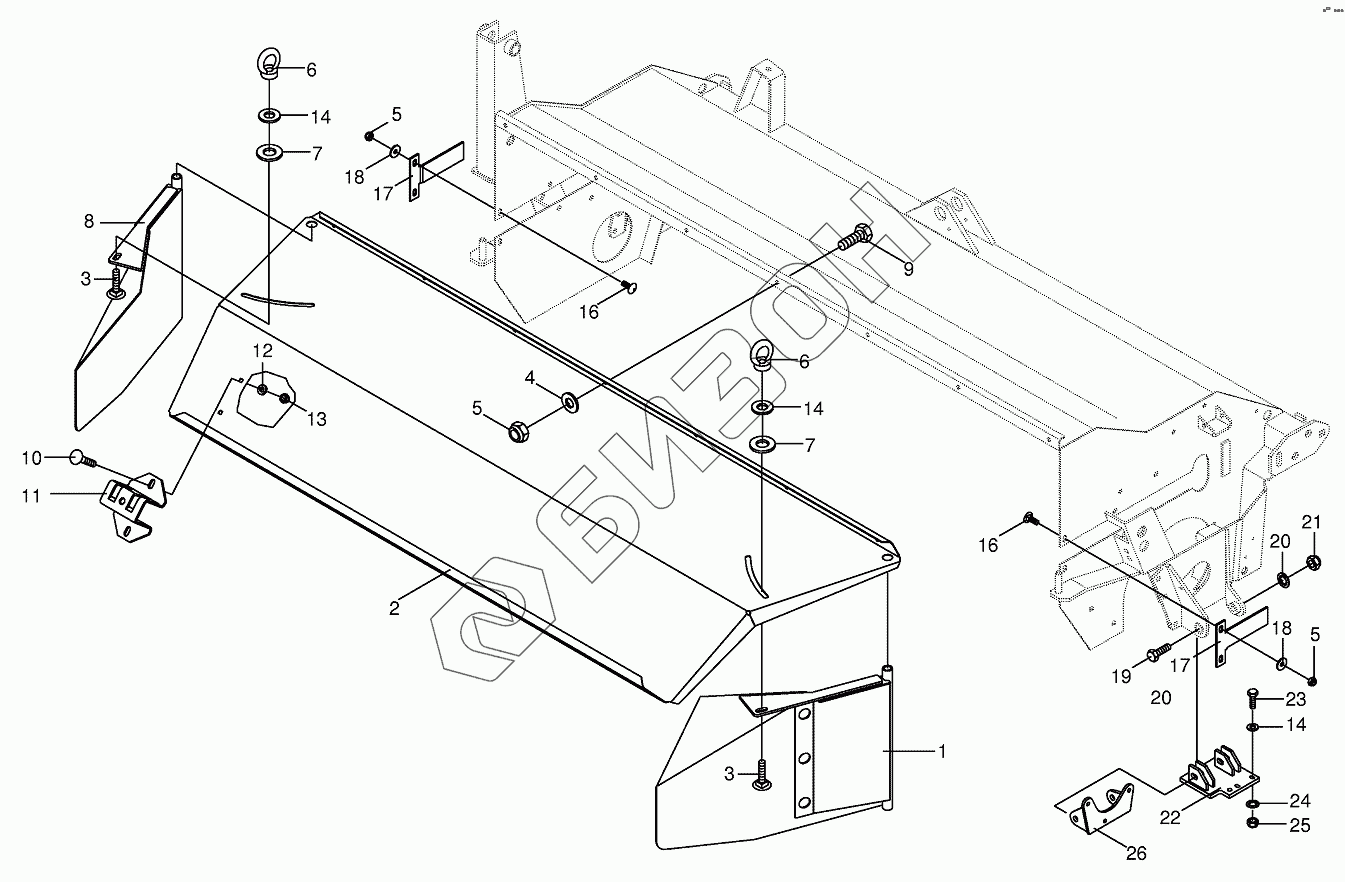

Графический каталог запасных частей к технике: KRONE EC280CV/320CV/280CR. Swathlaying (CRI)
1
2
3
3
4
5
5
5
6
6
7
7
8
9
10
11
12
13
14
14
14
16
16
17
17
18
18
19
20
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002582251 | Swath board-right |
Загрузка ...
|
|
| 2 | 002580960 | Swath cover |
Загрузка ...
|
|
| 3 | 009049831 | Coach bolt |
Загрузка ...
|
|
| 4 | 009104140 | Washer |
Загрузка ...
|
|
| 5 | 009087580 | Locknut |
Загрузка ...
|
|
| 6 | 009095031 | Lifting eye nut |
Загрузка ...
|
|
| 7 | 009103470 | Washer |
Загрузка ...
|
|
| 8 | 002582261 | Swath board-left |
Загрузка ...
|
|
| 9 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009047301 | Coach bolt |
Загрузка ...
|
|
| 11 | 001459123 | Illumination support-back |
Загрузка ...
|
|
| 12 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 13 | 009087060 | Locknut |
Загрузка ...
|
|
| 14 | 009106090 | Washer |
Загрузка ...
|
|
| 16 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 17 | 002580870 | Guard plate |
Загрузка ...
|
|
| 18 | 009103530 | Washer |
Загрузка ...
|
|
| 19 | 009010560 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 21 | 009087210 | Locknut |
Загрузка ...
|
|
| 22 | 200302610 | Support |
Загрузка ...
|
|
| 23 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009014540 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009087010 | Locknut |
Загрузка ...
|
|
| 26 | 200302590 | Support |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
