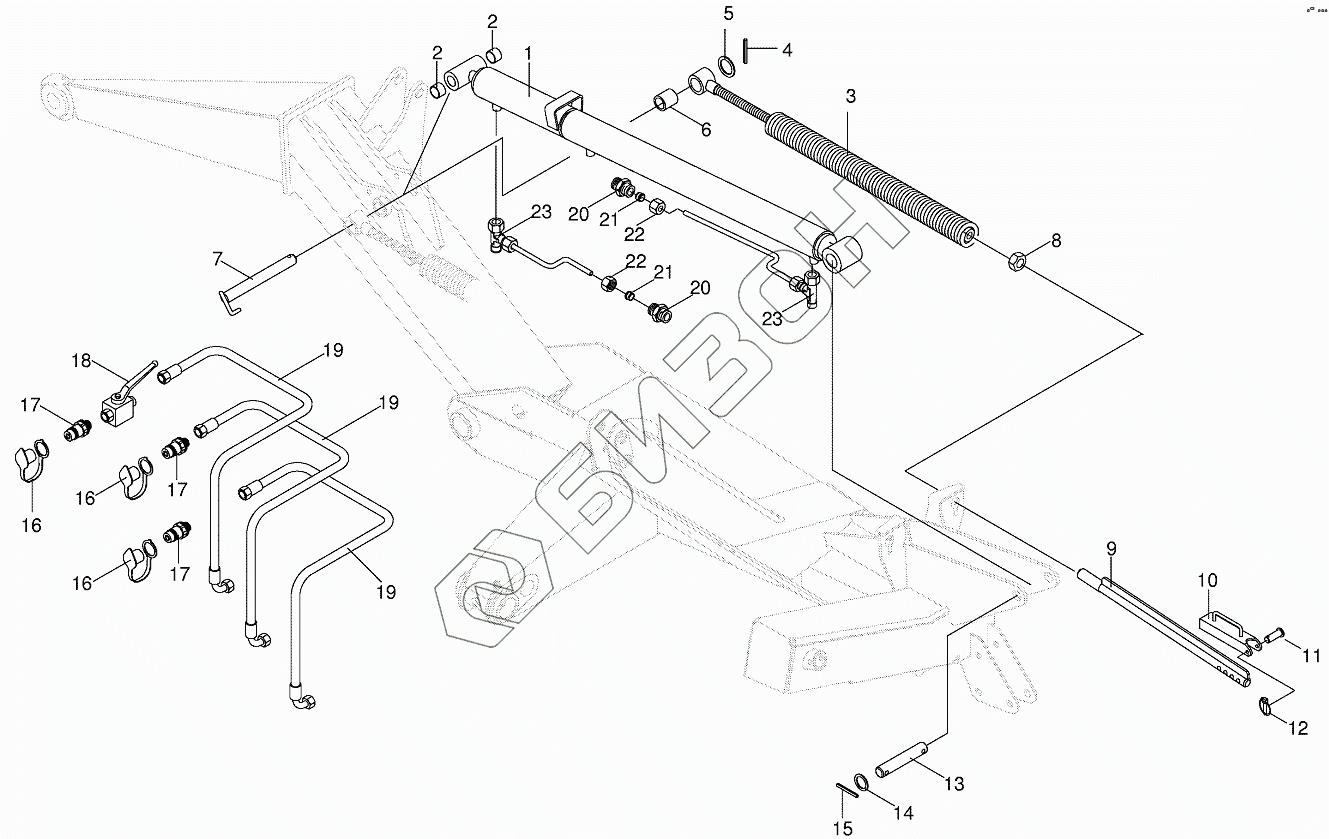

Графический каталог запасных частей к технике: KRONE EC280CV-Q/320CV-Q. Spring compensation/Hydraulics
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
17
18
19
19
19
20
20
21
21
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009193760 | 009193760 | Collar nut |
Загрузка ...
|
|
| 009212651 | 009212651 | Dust cap-yellow |
Загрузка ...
|
|
| 1 | 009188280 | Sealing set |
Загрузка ...
|
|
| 1 | 009185120 | Hydraulic cylinder-incl. bushing |
Загрузка ...
|
|
| 2 | 009349200 | Bearing bush |
Загрузка ...
|
|
| 3 | 002533821 | Tension spring |
Загрузка ...
|
|
| 4 | 009127162 | Roll pin |
Загрузка ...
|
|
| 5 | 009105152 | Washer |
Загрузка ...
|
|
| 6 | 009349010 | Bearing bush |
Загрузка ...
|
|
| 7 | 002543420 | Pin |
Загрузка ...
|
|
| 8 | 009080311 | Hex nut |
Загрузка ...
|
|
| 9 | 002549300 | Threaded rod |
Загрузка ...
|
|
| 10 | 002534431 | Clamping bracket |
Загрузка ...
|
|
| 11 | 009160310 | Pin with small head |
Загрузка ...
|
|
| 12 | 009170041 | Linch pin |
Загрузка ...
|
|
| 13 | 001547441 | Pin |
Загрузка ...
|
|
| 14 | 009108841 | Shim ring |
Загрузка ...
|
|
| 15 | 009126721 | Roll pin |
Загрузка ...
|
|
| 16 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 17 | 009211450 | Connector plug |
Загрузка ...
|
|
| 18 | 009196030 | Ball cock |
Загрузка ...
|
|
| 19 | 009209890 | High pressure hose line |
Загрузка ...
|
|
| 20 | 009210541 | Connector |
Загрузка ...
|
|
| 21 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 22 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 23 | 009212340 | Adjustable restrictor |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
