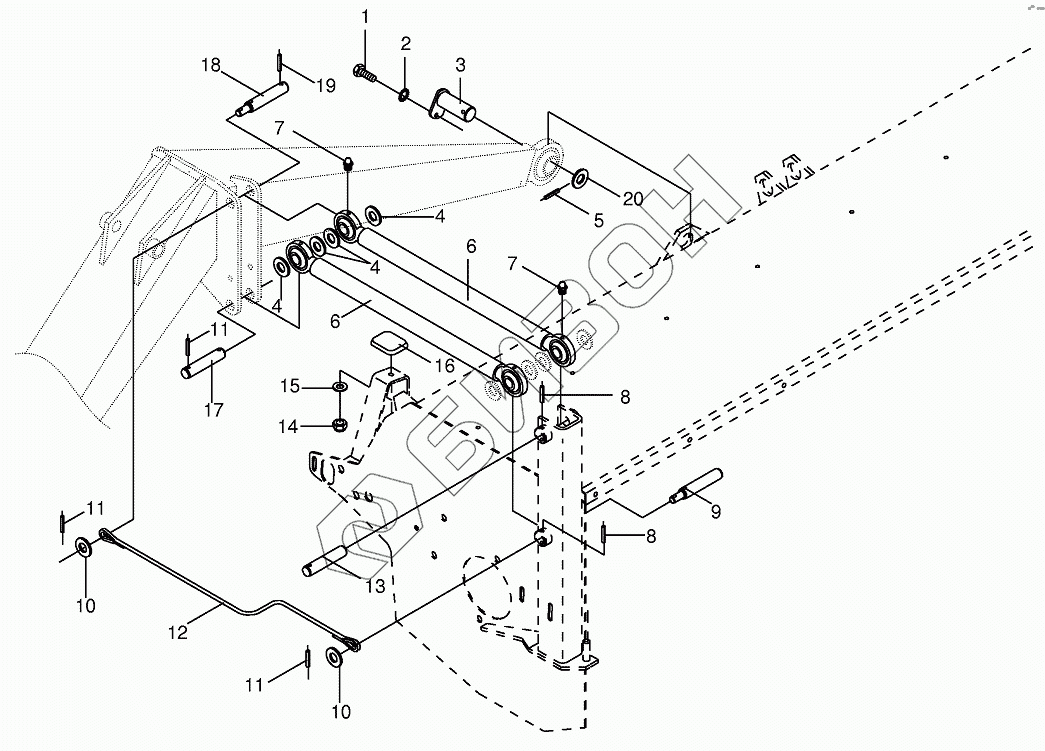

Графический каталог запасных частей к технике: KRONE EC280CV-Q/320CV-Q. Upper link
1
2
3
4
4
4
4
5
6
6
7
7
8
8
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 3 | 002536431 | Pin |
Загрузка ...
|
|
| 4 | 009108441 | Shim ring |
Загрузка ...
|
|
| 4 | 009108451 | Shim ring |
Загрузка ...
|
|
| 5 | 009126721 | Roll pin |
Загрузка ...
|
|
| 6 | 002536191 | Upper link |
Загрузка ...
|
|
| 7 | 009191080 | Grease niple |
Загрузка ...
|
|
| 8 | 009127162 | Roll pin |
Загрузка ...
|
|
| 9 | 002534520 | Pin |
Загрузка ...
|
|
| 10 | 009103270 | Washer |
Загрузка ...
|
|
| 11 | 009126701 | Roll pin |
Загрузка ...
|
|
| 12 | 002531830 | Chain haulage |
Загрузка ...
|
|
| 13 | 002553040 | Pin |
Загрузка ...
|
|
| 14 | 009087010 | Locknut |
Загрузка ...
|
|
| 15 | 009105061 | Washer |
Загрузка ...
|
|
| 16 | 009242180 | Rubber pad |
Загрузка ...
|
|
| 17 | 001530881 | Pin |
Загрузка ...
|
|
| 18 | 002531821 | Pin |
Загрузка ...
|
|
| 19 | 009127142 | Roll pin |
Загрузка ...
|
|
| 20 | 009108850 | Shim ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
