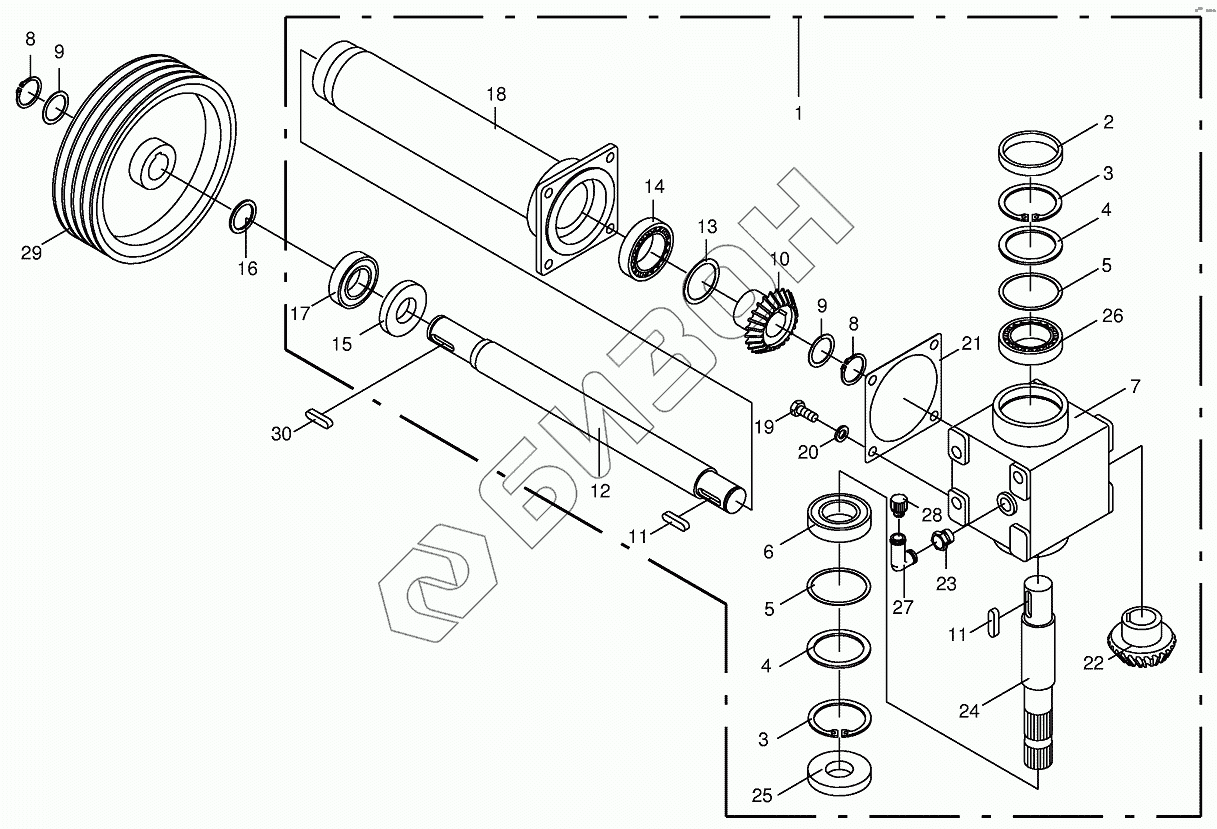

Графический каталог запасных частей к технике: KRONE EC 27/32. Gearbox
1
2
3
3
4
4
5
5
5
6
6
7
8
8
9
9
9
9
9
10
11
11
12
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009261010 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 1 | 001400900 | Gearbox-cpl. |
Загрузка ...
|
|
| 2 | 009252052 | Sealing cap |
Загрузка ...
|
|
| 3 | 009116730 | Circlip |
Загрузка ...
|
|
| 4 | 009107411 | Supporting disc |
Загрузка ...
|
|
| 5 | 009110220 | Shim ring |
Загрузка ...
|
|
| 5 | 009110230 | Shim ring |
Загрузка ...
|
|
| 6 | 009110240 | Shim ring |
Загрузка ...
|
|
| 6 | 009301670 | Grooved ball bearing |
Загрузка ...
|
|
| 7 | 001453961 | Gearbox housing |
Загрузка ...
|
|
| 8 | 009115410 | Circlip |
Загрузка ...
|
|
| 9 | 009111320 | Shim ring |
Загрузка ...
|
|
| 9 | 009111340 | Shim ring |
Загрузка ...
|
|
| 9 | 009111330 | Shim ring |
Загрузка ...
|
|
| 9 | 009111300 | Shim ring |
Загрузка ...
|
|
| 10 | 001517010 | Bevel wheel |
Загрузка ...
|
|
| 11 | 009151220 | Fit-in key |
Загрузка ...
|
|
| 12 | 001400650 | Gearbox shaft |
Загрузка ...
|
|
| 13 | 009109040 | Shim ring |
Загрузка ...
|
|
| 13 | 009109020 | Shim ring |
Загрузка ...
|
|
| 13 | 009109000 | Shim ring |
Загрузка ...
|
|
| 13 | 009109030 | Shim ring |
Загрузка ...
|
|
| 14 | 009321550 | Taper roller bearing |
Загрузка ...
|
|
| 15 | 009363521 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 16 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 17 | 009305370 | Grooved ball bearing |
Загрузка ...
|
|
| 18 | 001400610 | Gearbox neck |
Загрузка ...
|
|
| 19 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 21 | 001452120 | Gearbox seal |
Загрузка ...
|
|
| 22 | 001517020 | Bevel wheel |
Загрузка ...
|
|
| 23 | 009209310 | Threaded reducing adapter |
Загрузка ...
|
|
| 24 | 001400870 | Gearbox shaft |
Загрузка ...
|
|
| 25 | 009363391 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 26 | 009321770 | Taper roller bearing |
Загрузка ...
|
|
| 27 | 009259010 | Angle |
Загрузка ...
|
|
| 28 | 009198020 | Breather |
Загрузка ...
|
|
| 29 | 001513281 | V-belt pulley-4 rills |
Загрузка ...
|
|
| 30 | 009151230 | Fit-in key |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
