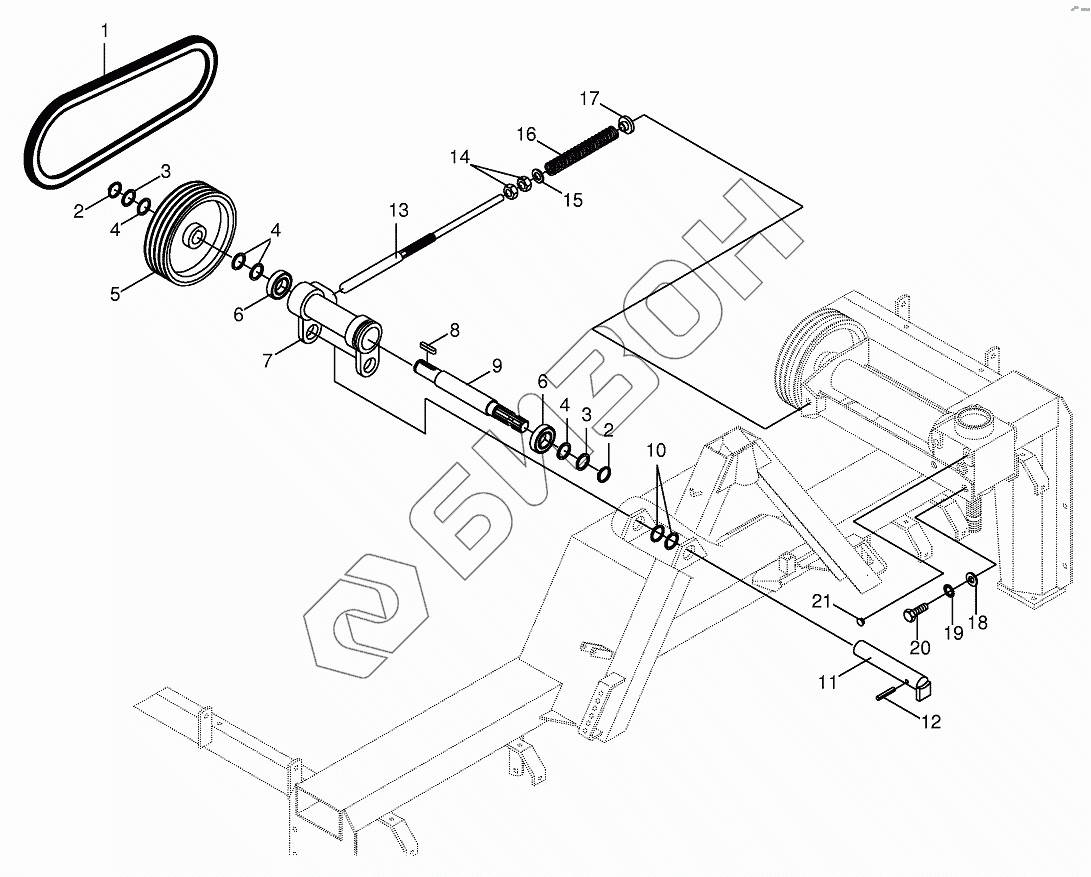

Графический каталог запасных частей к технике: KRONE EC 27/32. V-belt pulley bearing
1
1
2
2
3
3
4
4
4
4
4
4
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009215400 | V-belt-1 Set = 4 pieces |
Загрузка ...
|
|
| 1 | 009215010 | V-belt-1 Set = 4 pieces |
Загрузка ...
|
|
| 2 | 009115410 | Circlip |
Загрузка ...
|
|
| 3 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 4 | 009111300 | Shim ring |
Загрузка ...
|
|
| 4 | 009111320 | Shim ring |
Загрузка ...
|
|
| 4 | 009111330 | Shim ring |
Загрузка ...
|
|
| 4 | 009111340 | Shim ring |
Загрузка ...
|
|
| 5 | 001513292 | V-belt pulley |
Загрузка ...
|
|
| 6 | 009305370 | Grooved ball bearing |
Загрузка ...
|
|
| 7 | 002541350 | V-belt bearing |
Загрузка ...
|
|
| 8 | 009151260 | Fit-in key |
Загрузка ...
|
|
| 9 | 002541370 | Auxiliary P.T.O. stub shaft |
Загрузка ...
|
|
| 10 | 009107300 | Supporting disc |
Загрузка ...
|
|
| 11 | 001400680 | Pin |
Загрузка ...
|
|
| 12 | 009127172 | Roll pin |
Загрузка ...
|
|
| 13 | 002540470 | Guide rail |
Загрузка ...
|
|
| 13 | 002540480 | Guide rail |
Загрузка ...
|
|
| 14 | 009082250 | Hex nut |
Загрузка ...
|
|
| 15 | 009105122 | Washer |
Загрузка ...
|
|
| 16 | 001466200 | Pressure spring |
Загрузка ...
|
|
| 17 | 001400730 | Spacer bushing |
Загрузка ...
|
|
| 18 | 009103620 | Washer |
Загрузка ...
|
|
| 19 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 20 | 009006730 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009250100 | Sealing plug |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
