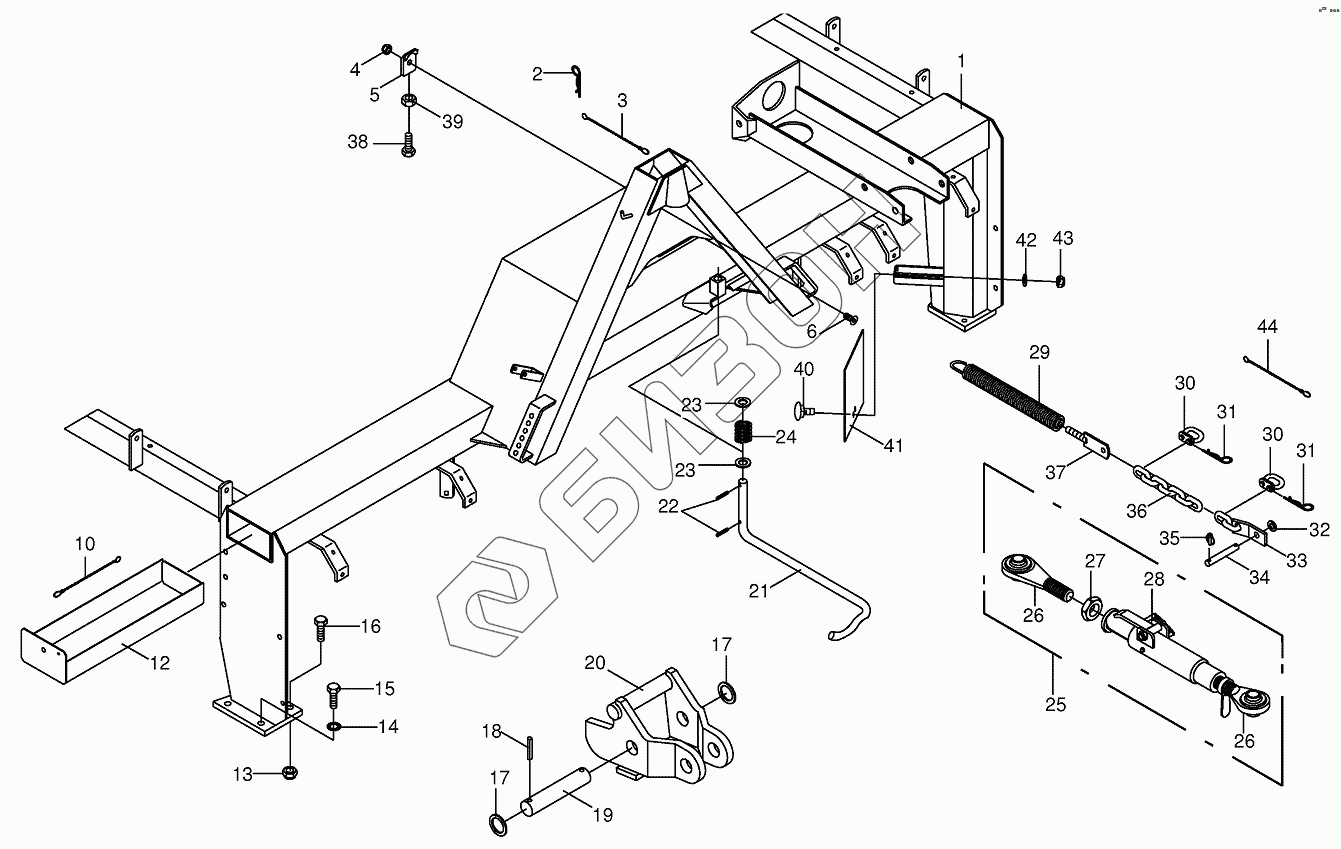

Графический каталог запасных частей к технике: KRONE EC 28/32. Beam/Spring compensation
1
1
2
3
4
5
6
10
12
13
14
15
16
17
17
18
19
20
20
21
22
23
23
24
25
26
26
27
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002540717 | Supporting beam |
Загрузка ...
|
|
| 1 | 002540707 | Supporting beam |
Загрузка ...
|
|
| 2 | 009171050 | Spring clip |
Загрузка ...
|
|
| 3 | 009226512 | Chain |
Загрузка ...
|
|
| 4 | 009087010 | Locknut |
Загрузка ...
|
|
| 5 | 001515621 | Limit stop |
Загрузка ...
|
|
| 6 | 009040060 | Countersunkscrew |
Загрузка ...
|
|
| 10 | 009226230 | Chain |
Загрузка ...
|
|
| 12 | 001518915 | Tool box |
Загрузка ...
|
|
| 13 | 009087190 | Locknut |
Загрузка ...
|
|
| 14 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009006740 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009107021 | Supporting disc |
Загрузка ...
|
|
| 18 | 009126752 | Roll pin |
Загрузка ...
|
|
| 19 | 001401911 | Lower link pin |
Загрузка ...
|
|
| 20 | 001401822 | Lower link adapter-left |
Загрузка ...
|
|
| 20 | 001401832 | Lower link adapter-right |
Загрузка ...
|
|
| 21 | 001519145 | Pto drive shaft support |
Загрузка ...
|
|
| 22 | 009126432 | Roll pin |
Загрузка ...
|
|
| 23 | 009105122 | Washer |
Загрузка ...
|
|
| 24 | 004906070 | Pressure spring |
Загрузка ...
|
|
| 25 | 009232220 | Teelescoping top link-cat. II |
Загрузка ...
|
|
| 26 | 009232240 | Hinged spindle |
Загрузка ...
|
|
| 27 | 009085401 | Hex nut-low form |
Загрузка ...
|
|
| 28 | 003028300 | Tension spring |
Загрузка ...
|
|
| 29 | 001514030 | Tension spring |
Загрузка ...
|
|
| 29 | 001519481 | Tension spring |
Загрузка ...
|
|
| 30 | 900005650 | Connect. link |
Загрузка ...
|
|
| 31 | 009171000 | Spring clip |
Загрузка ...
|
|
| 32 | 009105141 | Washer |
Загрузка ...
|
|
| 33 | 001513244 | Round steel chain with flat steel |
Загрузка ...
|
|
| 34 | 001530890 | Pin |
Загрузка ...
|
|
| 35 | 009170090 | Linch pin |
Загрузка ...
|
|
| 36 | 009226241 | Steel chain |
Загрузка ...
|
|
| 37 | 001395152 | Adjustable fitting |
Загрузка ...
|
|
| 38 | 009003061 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009082150 | Hex nut |
Загрузка ...
|
|
| 40 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 41 | 002541760 | Baffle |
Загрузка ...
|
|
| 42 | 009104140 | Washer |
Загрузка ...
|
|
| 43 | 009087580 | Locknut |
Загрузка ...
|
|
| 44 | 009226500 | Chain |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
