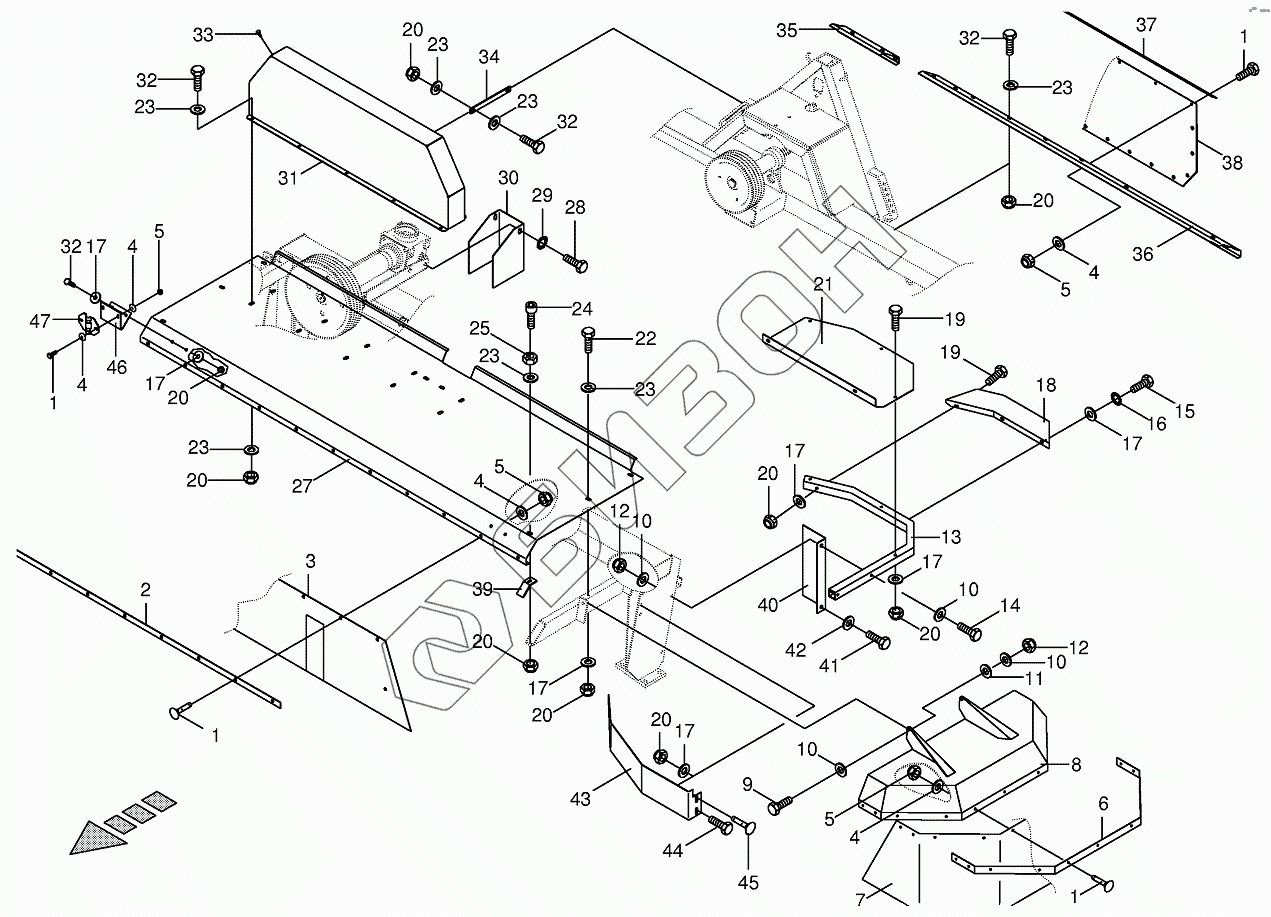

Графический каталог запасных частей к технике: KRONE EC 28/32. Guard/Rubber skirts
1
1
1
1
2
2
3
3
4
4
4
4
4
5
5
5
5
6
7
7
8
9
10
10
10
10
11
12
12
13
13
14
15
16
17
17
17
17
17
17
17
18
18
18
18
19
19
20
20
20
20
20
20
20
20
20
21
21
21
21
22
23
23
23
23
23
23
23
24
25
27
27
28
29
30
31
31
32
32
32
32
33
34
35
35
36
36
37
38
39
40
41
42
43
43
43
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 2 | 002541031 | Clamping strap |
Загрузка ...
|
|
| 2 | 002541040 | Clamping strap-front |
Загрузка ...
|
|
| 3 | 002540642 | Plastic cloth-front |
Загрузка ...
|
|
| 3 | 002540652 | Plastic cloth-front |
Загрузка ...
|
|
| 4 | 009106030 | Washer |
Загрузка ...
|
|
| 5 | 009087060 | Locknut |
Загрузка ...
|
|
| 6 | 002541021 | Clamping strap |
Загрузка ...
|
|
| 7 | 002540660 | Plastic cloth-left |
Загрузка ...
|
|
| 7 | 002540670 | Plastic cloth-right |
Загрузка ...
|
|
| 8 | 002540922 | Fold-away guard |
Загрузка ...
|
|
| 9 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009105061 | Washer |
Загрузка ...
|
|
| 11 | 009108030 | Shim ring |
Загрузка ...
|
|
| 12 | 009087010 | Locknut |
Загрузка ...
|
|
| 13 | 002540322 | Drum guard |
Загрузка ...
|
|
| 13 | 002540331 | Drum guard |
Загрузка ...
|
|
| 14 | 009014530 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009103530 | Washer |
Загрузка ...
|
|
| 18 | 002540431 | Drum guard-left |
Загрузка ...
|
|
| 18 | 002540450 | Drum guard-left |
Загрузка ...
|
|
| 18 | 002540441 | Drum guard-right |
Загрузка ...
|
|
| 18 | 002540460 | Drum guard-right |
Загрузка ...
|
|
| 19 | 009014340 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009087580 | Locknut |
Загрузка ...
|
|
| 21 | 002540392 | Drum guard-left |
Загрузка ...
|
|
| 21 | 002540411 | Drum guard-left |
Загрузка ...
|
|
| 21 | 002540402 | Drum guard-right |
Загрузка ...
|
|
| 21 | 002540422 | Drum guard-right |
Загрузка ...
|
|
| 22 | 009010721 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009104140 | Washer |
Загрузка ...
|
|
| 24 | 009031161 | Allen screw |
Загрузка ...
|
|
| 25 | 009082120 | Hex nut |
Загрузка ...
|
|
| 27 | 002540901 | Guard-front |
Загрузка ...
|
|
| 27 | 002540911 | Guard-front |
Загрузка ...
|
|
| 28 | 009006720 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 30 | 002540380 | Gearbox guard |
Загрузка ...
|
|
| 31 | 002540961 | V-belt guard |
Загрузка ...
|
|
| 31 | 002540971 | V-belt guard |
Загрузка ...
|
|
| 32 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009242620 | Ruber grommet |
Загрузка ...
|
|
| 34 | 002541140 | Strap |
Загрузка ...
|
|
| 35 | 002540940 | Guard-back right |
Загрузка ...
|
|
| 35 | 002540891 | Guard-back right |
Загрузка ...
|
|
| 36 | 002540950 | Guard-back left |
Загрузка ...
|
|
| 36 | 002540930 | Guard-back left |
Загрузка ...
|
|
| 37 | 002541051 | Clamping strap-back |
Загрузка ...
|
|
| 38 | 002540492 | Plastic cloth-back |
Загрузка ...
|
|
| 39 | 002540290 | Angle |
Загрузка ...
|
|
| 40 | 002541100 | Deflector plate-back |
Загрузка ...
|
|
| 41 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 42 | 009106431 | Washer |
Загрузка ...
|
|
| 43 | 002541082 | Baffle plate-left |
Загрузка ...
|
|
| 43 | 002541092 | Baffle plate-left |
Загрузка ...
|
|
| 43 | 002541062 | Baffle plate-right |
Загрузка ...
|
|
| 43 | 002541072 | Baffle plate-right |
Загрузка ...
|
|
| 44 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 45 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 46 | 002541680 | Support |
Загрузка ...
|
|
| 47 | 001466052 | Illumination support-front |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
