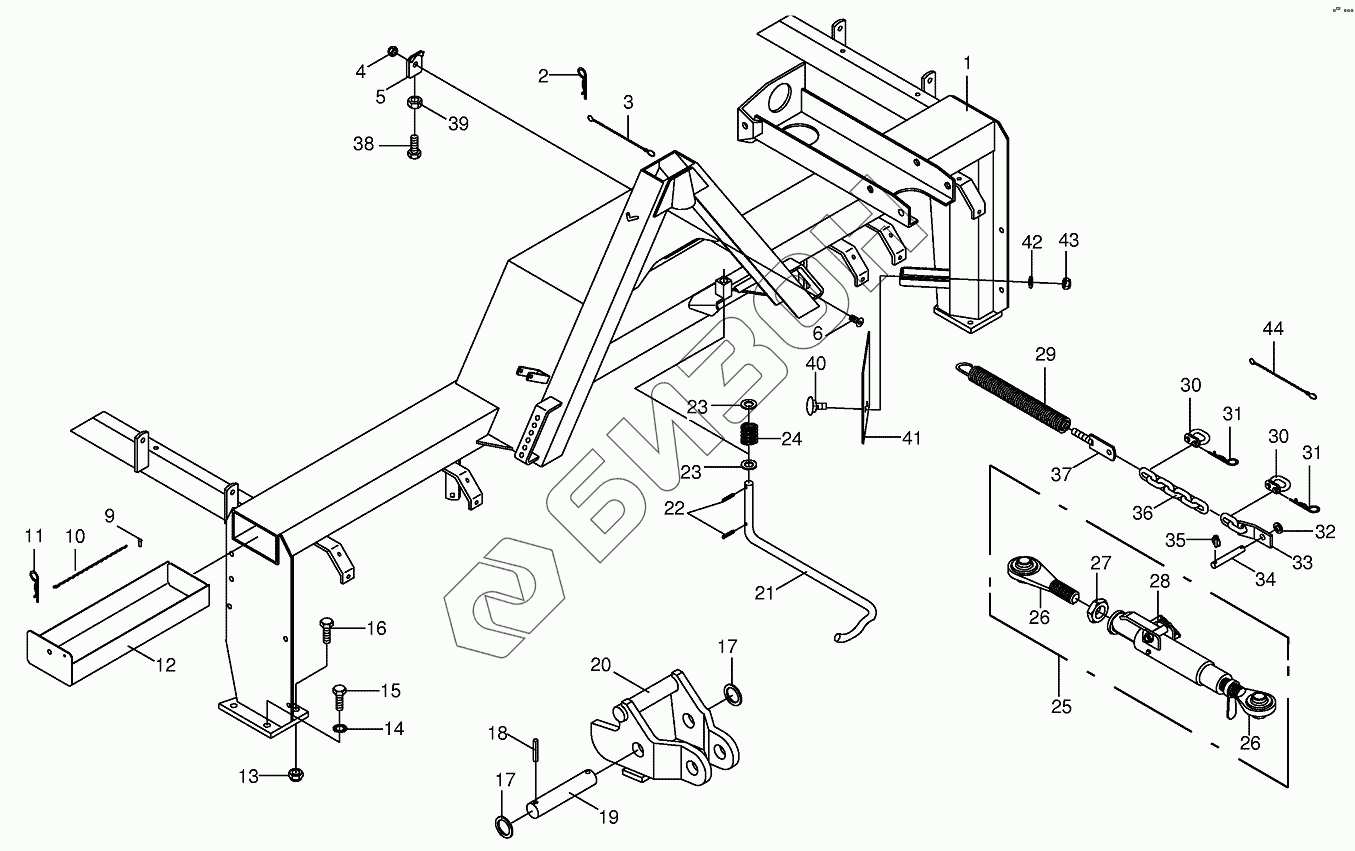

Графический каталог запасных частей к технике: KRONE EC 28/32. Beam/Spring compensation
1
1
2
3
4
5
6
9
10
11
12
13
14
15
16
17
17
18
19
20
20
21
22
23
23
24
25
26
26
27
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 254 071 6 | Supporting beam |
Загрузка ...
|
|
| 1 | 00 254 070 6 | Supporting beam |
Загрузка ...
|
|
| 2 | 00 917 105 0 | Spring clip |
Загрузка ...
|
|
| 3 | 00 922 651 2 | Chain |
Загрузка ...
|
|
| 4 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 5 | 00 151 562 1 | Limit stop |
Загрузка ...
|
|
| 6 | 00 904 006 0 | Countersunkscrew |
Загрузка ...
|
|
| 9 | 00 914 138 0 | Blind rivet |
Загрузка ...
|
|
| 10 | 00 276 462 0 | Chain |
Загрузка ...
|
|
| 11 | 00 917 104 1 | Spring clip |
Загрузка ...
|
|
| 12 | 00 151 891 5 | Tool box |
Загрузка ...
|
|
| 13 | 00 908 716 1 | Locknut |
Загрузка ...
|
|
| 14 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 15 | 00 900 674 0 | Hex head bolt |
Загрузка ...
|
|
| 16 | 00 900 676 0 | Hex head bolt |
Загрузка ...
|
|
| 17 | 00 910 702 1 | Supporting disc |
Загрузка ...
|
|
| 18 | 00 912 675 2 | Roll pin |
Загрузка ...
|
|
| 19 | 00 140 191 1 | Lower link pin |
Загрузка ...
|
|
| 20 | 00 140 182 2 | Lower link adapter |
Загрузка ...
|
|
| 20 | 00 140 183 2 | Lower link adapter -right |
Загрузка ...
|
|
| 21 | 00 151 914 5 | Pto drive shaft support |
Загрузка ...
|
|
| 22 | 00 912 643 2 | Roll pin |
Загрузка ...
|
|
| 23 | 00 910 512 2 | Washer |
Загрузка ...
|
|
| 24 | 00 490 607 0 | Pressure spring |
Загрузка ...
|
|
| 25 | 00 923 222 0 | Teelescoping top link -cat. II |
Загрузка ...
|
|
| 26 | 00 923 224 0 | Hinged spindle |
Загрузка ...
|
|
| 27 | 00 908 540 1 | Hex nut -low form |
Загрузка ...
|
|
| 28 | 00 003 028 3 | Tension spring |
Загрузка ...
|
|
| 29 | 00 151 403 0 | Tension spring |
Загрузка ...
|
|
| 29 | 00 151 948 1 | Tension spring |
Загрузка ...
|
|
| 30 | 00 922 610 1 | Connect. link |
Загрузка ...
|
|
| 31 | 00 917 100 0 | Spring clip |
Загрузка ...
|
|
| 32 | 00 910 514 1 | Washer |
Загрузка ...
|
|
| 33 | 00 151 324 4 | Round steel chain with flat steel |
Загрузка ...
|
|
| 34 | 00 153 089 0 | Pin |
Загрузка ...
|
|
| 35 | 00 917 009 0 | Linch pin |
Загрузка ...
|
|
| 36 | 00 922 624 1 | Steel chain |
Загрузка ...
|
|
| 37 | 00 139 515 2 | Adjustable fitting |
Загрузка ...
|
|
| 38 | 00 900 306 1 | Hex head bolt |
Загрузка ...
|
|
| 39 | 00 908 215 0 | Hex nut |
Загрузка ...
|
|
| 40 | 00 904 850 1 | Coach bolt |
Загрузка ...
|
|
| 41 | 00 254 153 1 | Baffle |
Загрузка ...
|
|
| 41 | 00 254 176 0 | Baffle |
Загрузка ...
|
|
| 42 | 00 91041400 | Washer |
Загрузка ...
|
|
| 43 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 44 | 00 922 650 0 | Chain |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
