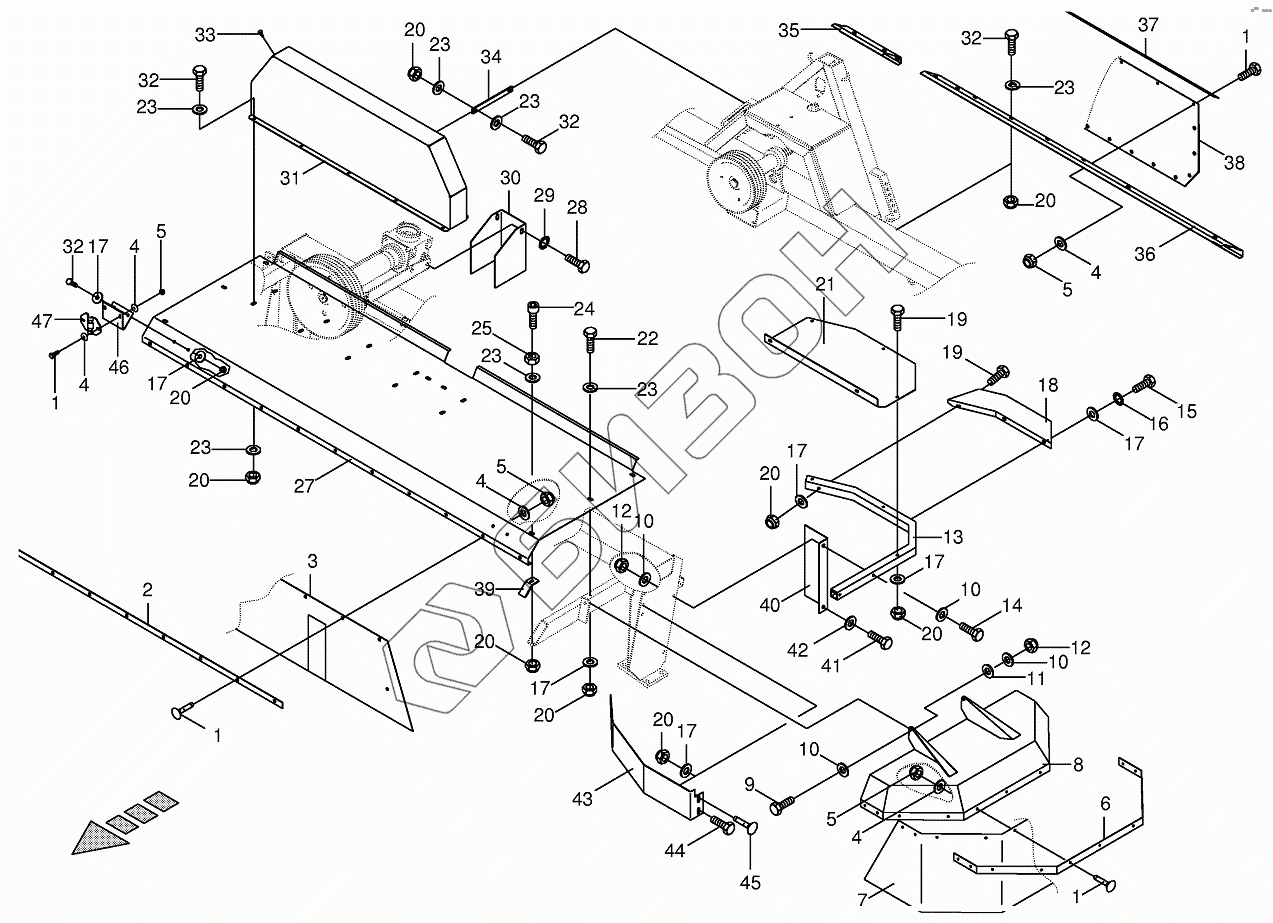

Графический каталог запасных частей к технике: KRONE EC 28/32. Guard/Rubber skirts
1
1
1
1
2
2
3
3
4
4
4
4
4
5
5
5
5
6
7
7
8
9
10
10
10
10
11
12
12
13
13
14
15
16
17
17
17
17
17
17
17
18
18
18
18
19
19
20
20
20
20
20
20
20
20
20
21
21
21
21
22
23
23
23
23
23
23
23
24
25
27
27
28
29
30
31
31
32
32
32
32
33
34
35
35
36
36
37
38
39
40
41
42
43
43
43
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 2 | 00 254 103 0 | Clamping strap |
Загрузка ...
|
|
| 2 | 00 254 104 0 | Clamping strap-front |
Загрузка ...
|
|
| 3 | 00 254 064 2 | Plastic cloth-front |
Загрузка ...
|
|
| 3 | 00 254 065 2 | Plastic cloth-front |
Загрузка ...
|
|
| 4 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 5 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 6 | 00 254 102 0 | Clamping strap |
Загрузка ...
|
|
| 7 | 00 254 066 0 | Plastic cloth-left |
Загрузка ...
|
|
| 7 | 00 254 067 0 | Plastic cloth-right |
Загрузка ...
|
|
| 8 | 00 254 092 2 | Fold-away guard |
Загрузка ...
|
|
| 9 | 00 900 656 0 | Hex head bolt |
Загрузка ...
|
|
| 10 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 11 | 00 910 803 0 | Shim ring |
Загрузка ...
|
|
| 12 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 13 | 00 254 032 2 | Drum guard |
Загрузка ...
|
|
| 13 | 00 254 033 1 | Drum guard |
Загрузка ...
|
|
| 14 | 00 901 453 0 | Hex head bolt |
Загрузка ...
|
|
| 15 | 00 900 632 0 | Hex head bolt |
Загрузка ...
|
|
| 16 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 17 | 00 910 353 0 | Washer |
Загрузка ...
|
|
| 18 | 00 254 043 1 | Drum guard-left |
Загрузка ...
|
|
| 18 | 00 254 045 0 | Drum guard-left |
Загрузка ...
|
|
| 18 | 00 254 044 1 | Drum guard-right |
Загрузка ...
|
|
| 18 | 00 254 046 0 | Drum guard-right |
Загрузка ...
|
|
| 19 | 00 901 434 0 | Hex head bolt |
Загрузка ...
|
|
| 20 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 21 | 00 254 039 2 | Drum guard-left |
Загрузка ...
|
|
| 21 | 00 254 041 1 | Drum guard-left |
Загрузка ...
|
|
| 21 | 00 254 040 2 | Drum guard-right |
Загрузка ...
|
|
| 21 | 00 254 042 2 | Drum guard-right |
Загрузка ...
|
|
| 22 | 00 901 072 1 | Hex head bolt |
Загрузка ...
|
|
| 23 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 24 | 00 903 116 1 | Allen screw |
Загрузка ...
|
|
| 25 | 00 908 212 0 | Hex nut |
Загрузка ...
|
|
| 27 | 00 254 090 1 | Guard-front |
Загрузка ...
|
|
| 27 | 00 254 091 1 | Guard-front Hex head bolt |
Загрузка ...
|
|
| 28 | 00 900 672 0 |
Загрузка ...
|
||
| 29 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 30 | 00 254 038 0 | Gearbox guard |
Загрузка ...
|
|
| 31 | 00 254 096 0 | V-belt guard |
Загрузка ...
|
|
| 31 | 00 254 097 0 | V-belt guard |
Загрузка ...
|
|
| 32 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
|
| 33 | 00 924 262 0 | Ruber grommet |
Загрузка ...
|
|
| 34 | 00 254 114 0 | Strap |
Загрузка ...
|
|
| 35 | 00 254 094 0 | Guard-back right |
Загрузка ...
|
|
| 35 | 00 254 089 0 | Guard-back right |
Загрузка ...
|
|
| 36 | 00 254 095 0 | Guard-back left |
Загрузка ...
|
|
| 36 | 00 254 093 0 | Guard-back left |
Загрузка ...
|
|
| 37 | 00 254 105 0 | Clamping strap-back |
Загрузка ...
|
|
| 38 | 00 254 049 2 | Plastic cloth-back |
Загрузка ...
|
|
| 39 | 00 254 029 0 | Angle |
Загрузка ...
|
|
| 40 | 00 254 110 0 | Deflector plate-back |
Загрузка ...
|
|
| 41 | 00 900 655 0 | Hex head bolt |
Загрузка ...
|
|
| 42 | 00 910 643 1 | Washer |
Загрузка ...
|
|
| 43 | 00 254 108 2 | Baffle plate-left |
Загрузка ...
|
|
| 43 | 00 254 109 2 | Baffle plate-left |
Загрузка ...
|
|
| 43 | 00 254 106 2 | Baffle plate-right |
Загрузка ...
|
|
| 43 | 00 254 107 2 | Baffle plate-right |
Загрузка ...
|
|
| 44 | 00 900 634 0 | Hex head bolt |
Загрузка ...
|
|
| 45 | 00 904 850 1 | Coach bolt |
Загрузка ...
|
|
| 46 | 00 254 168 0 | Support |
Загрузка ...
|
|
| 47 | 00 146 605 2 | Illumination support -front |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
