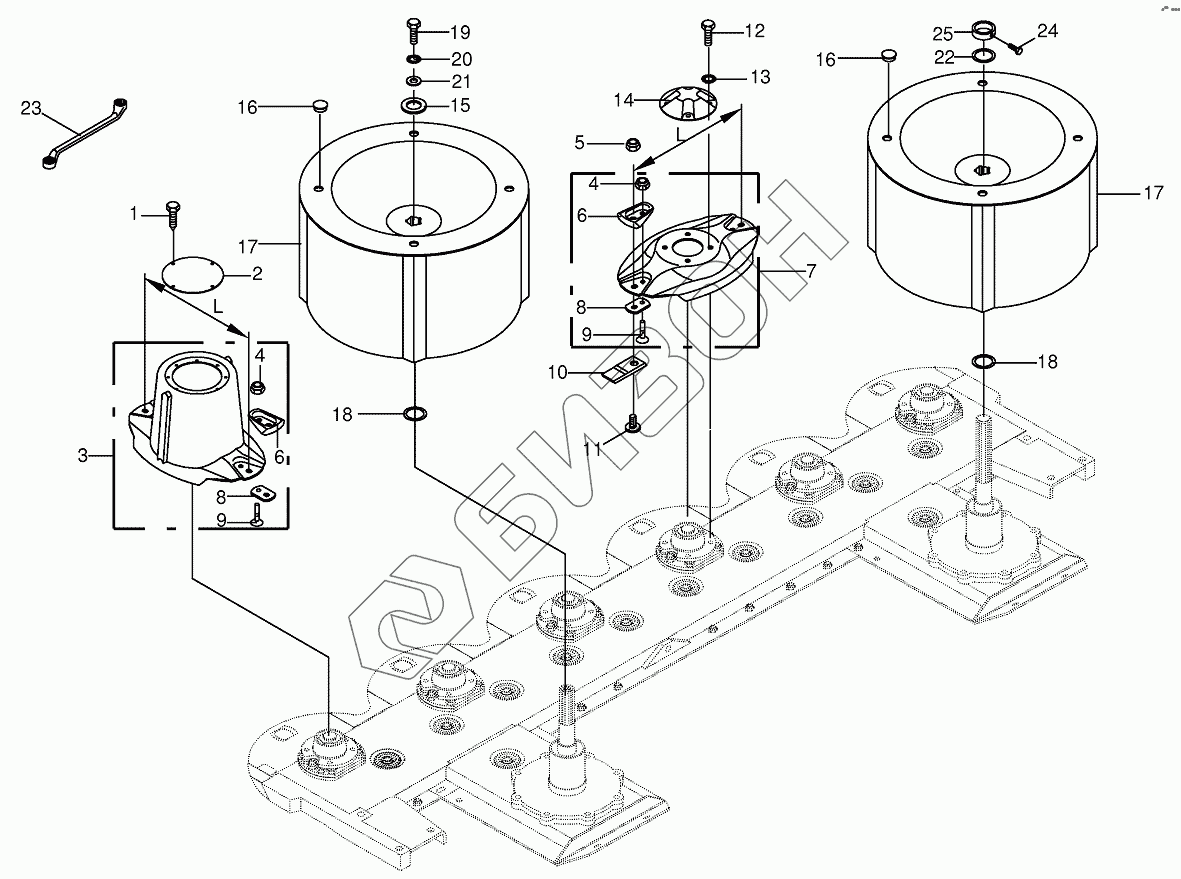

Графический каталог запасных частей к технике: KRONE EC 28/32. Blade fastening/Swath drum
1
2
3
4
4
5
5
6
6
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00 911 133 0 | 00 911 133 0 | Shim ring |
Загрузка ...
|
|
| 00 911 134 0 | 00 911 134 0 | Shim ring |
Загрузка ...
|
|
| 1 | 00 906 949 0 | Self-tapping screw |
Загрузка ...
|
|
| 2 | 00 253 052 1 | Cover |
Загрузка ...
|
|
| 3 | 00 253 532 1 | Mower drum |
Загрузка ...
|
|
| 4 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 5 | 00 909 602 1 | Self-locking nut |
Загрузка ...
|
|
| 5 | 00 908 056 0 | Self-locking nut |
Загрузка ...
|
|
| 6 | 00 253 543 2 | Guard |
Загрузка ...
|
|
| 6 | 00 253 743 0 | Guard |
Загрузка ...
|
|
| 7 | 00 253 531 2 | Mower disc |
Загрузка ...
|
|
| 8 | 00 253 042 3 | Knife support |
Загрузка ...
|
|
| 9 | 00 904 045 3 | Countersunkscrew |
Загрузка ...
|
|
| 10 | 00 139 888 3 | Knife -left |
Загрузка ...
|
|
| 10 | 00 139 889 3 | Knife -right |
Загрузка ...
|
|
| 11 | 00 253 044 3 | Knife screw |
Загрузка ...
|
|
| 11 | 00 253 744 0 | Knife screw |
Загрузка ...
|
|
| 12 | 00 900 634 0 | Hex head bolt |
Загрузка ...
|
|
| 13 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 14 | 00 253 047 0 | Cover |
Загрузка ...
|
|
| 15 | 00 144 345 3 | Spacing washer |
Загрузка ...
|
|
| 16 | 00 925 029 0 | Sealing plug |
Загрузка ...
|
|
| 17 | 00 254 050 3 | Swath drum |
Загрузка ...
|
|
| 18 | 00 911 136 1 | Shim ring |
Загрузка ...
|
|
| 19 | 00 900 656 0 | Hex head bolt |
Загрузка ...
|
|
| 20 | 00 909 800 1 | Detent edged washer |
Загрузка ...
|
|
| 21 | 00 910 359 0 | Washer |
Загрузка ...
|
|
| 22 | 00 910 727 1 | Supporting disc |
Загрузка ...
|
|
| 23 | 00 925 303 2 | Spanner key |
Загрузка ...
|
|
| 24 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 25 | 00 911 320 1 | Collar |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
