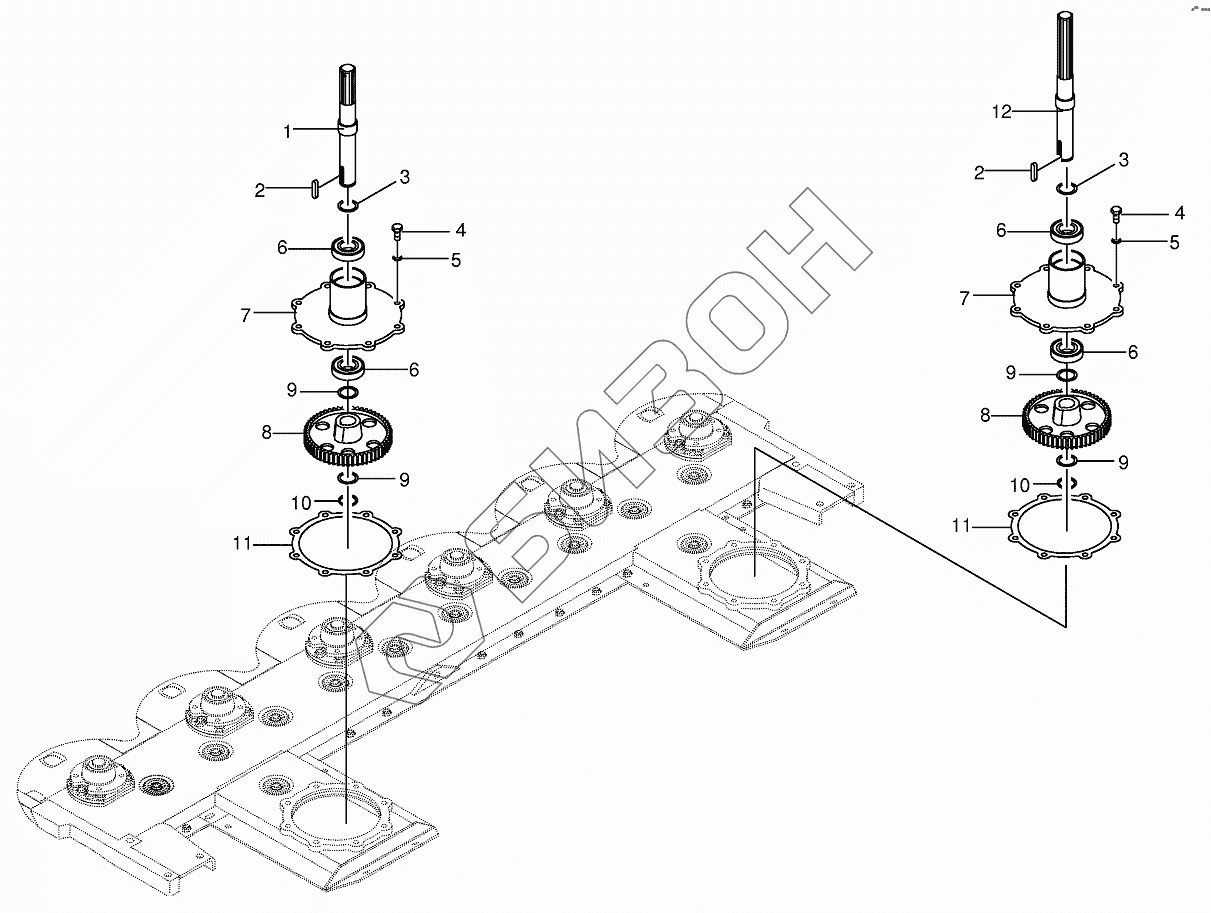

Графический каталог запасных частей к технике: KRONE EC 28/32. Cutting bar with flange
1
2
2
3
3
3
3
3
4
4
5
5
6
6
6
6
7
7
8
8
9
9
9
9
9
9
9
9
10
10
11
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 254 131 1 | Drive shaft |
Загрузка ...
|
|
| 2 | 00 915 124 1 | Fit-in key |
Загрузка ...
|
|
| 3 | 00 911 130 0 | Shim ring |
Загрузка ...
|
|
| 3 | 00 911 132 0 | Shim ring |
Загрузка ...
|
|
| 3 | 00 911 133 0 | Shim ring |
Загрузка ...
|
|
| 3 | 00 911 134 0 | Shim ring |
Загрузка ...
|
|
| 4 | 00 900 655 0 | Hex head bolt |
Загрузка ...
|
|
| 5 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 6 | 00 930 537 0 | Grooved ball bearing |
Загрузка ...
|
|
| 7 | 00 254 028 1 | Flange |
Загрузка ...
|
|
| 8 | 00 254 000 3 | Spur gear |
Загрузка ...
|
|
| 9 | 00 911 130 0 | Shim ring |
Загрузка ...
|
|
| 9 | 00 911 132 0 | Shim ring |
Загрузка ...
|
|
| 9 | 00 911 133 0 | Shim ring |
Загрузка ...
|
|
| 9 | 00 911 134 0 | Shim ring |
Загрузка ...
|
|
| 9 | 00 911 136 1 | Shim ring |
Загрузка ...
|
|
| 10 | 00 911 541 0 | Circlip |
Загрузка ...
|
|
| 11 | 00 254 027 0 | Gasket |
Загрузка ...
|
|
| 12 | 00 151 872 6 | Drive shaft |
Загрузка ...
|
