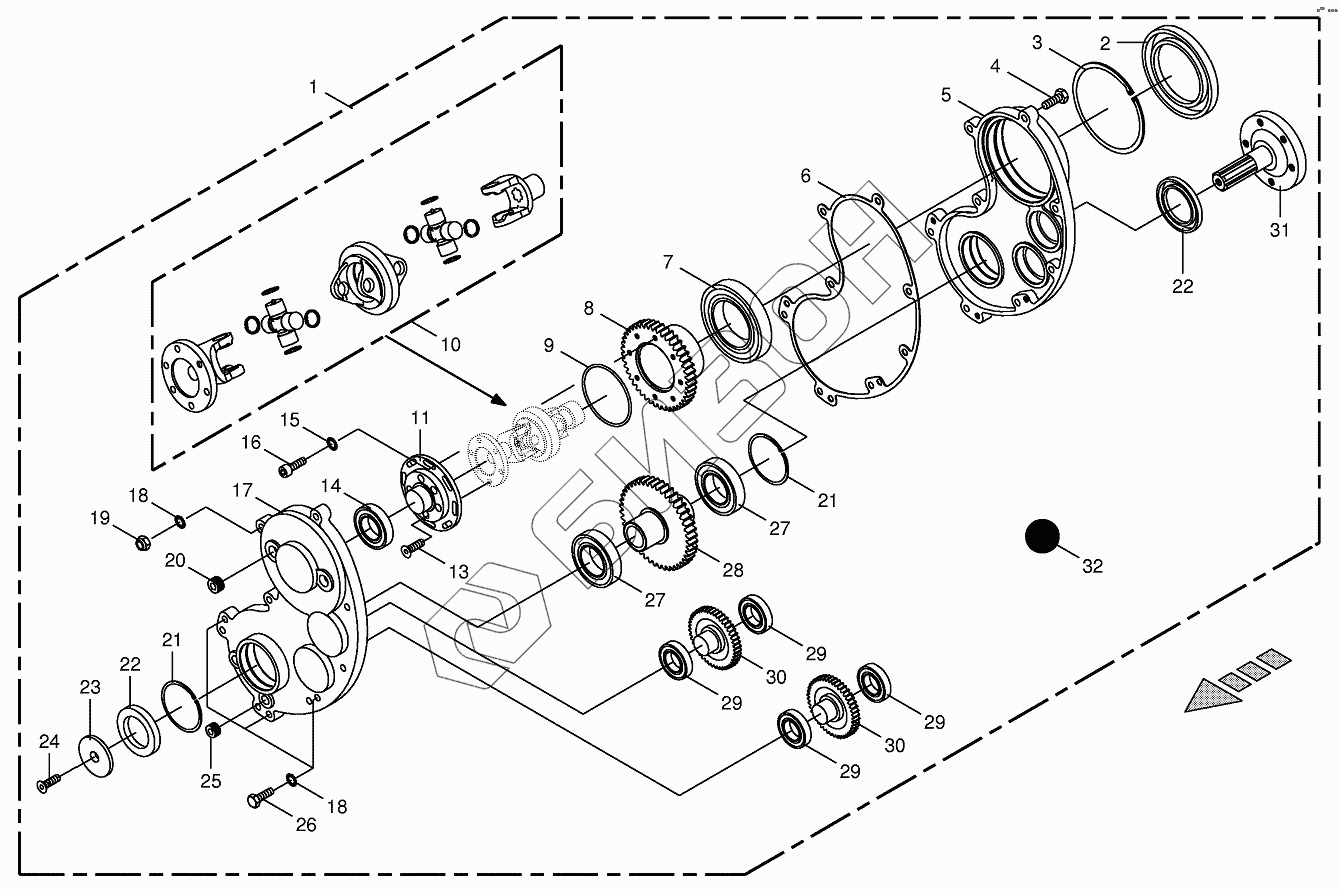

Графический каталог запасных частей к технике: KRONE EC 32CRI. Geabox №724001-728215
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
18
19
20
21
21
22
22
23
24
25
26
27
27
28
29
29
29
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 030 170 0 | Gearbox -cpl. |
Загрузка ...
|
|
| 2 | 00 936 065 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 3 | 00 911 698 0 | Circlip |
Загрузка ...
|
|
| 4 | 00 900 285 1 | Hex head bolt |
Загрузка ...
|
|
| 5 | 00 258 138 1 | Gearbox half -left |
Загрузка ...
|
|
| 6 | 00 258 133 1 | Gasket |
Загрузка ...
|
|
| 7 | 00 930 010 0 | Grooved ball bearing |
Загрузка ...
|
|
| 8 | 20 030 172 0 | Spur gear |
Загрузка ...
|
|
| 9 | 00 937 632 0 | O-ring |
Загрузка ...
|
|
| 10 | 20 030 144 1 | Double universal joint |
Загрузка ...
|
|
| 11 | 20 030 171 0 | Bearing plate |
Загрузка ...
|
|
| 13 | 00 904 024 1 | Countersunkscrew |
Загрузка ...
|
|
| 14 | 00 930 508 0 | Grooved ball bearing |
Загрузка ...
|
|
| 15 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 16 | 00 903 075 1 | Allen screw |
Загрузка ...
|
|
| 17 | 00 258 139 4 | Gearbox half -right |
Загрузка ...
|
|
| 18 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 19 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 20 | 00 906 045 1 | Screw plug |
Загрузка ...
|
|
| 21 | 00 911 673 0 | Circlip |
Загрузка ...
|
|
| 22 | 00 936 300 2 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 23 | 00 231 040 0 | Washer |
Загрузка ...
|
|
| 24 | 00 904 006 0 | Countersunkscrew |
Загрузка ...
|
|
| 25 | 00 906 040 1 | Screw plug |
Загрузка ...
|
|
| 26 | 00 900 639 0 | Hex head bolt |
Загрузка ...
|
|
| 27 | 00 930 152 0 | Grooved ball bearing |
Загрузка ...
|
|
| 28 | 00 258 135 0 | Spur gear |
Загрузка ...
|
|
| 29 | 00 930 536 1 | Grooved ball bearing |
Загрузка ...
|
|
| 30 | 00 258 136 0 | Spur gear |
Загрузка ...
|
|
| 31 | 00 258 129 0 | Profile shaft |
Загрузка ...
|
|
| 32 | 00 926 101 0 | Oil -Id.-no.=1ltr |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
