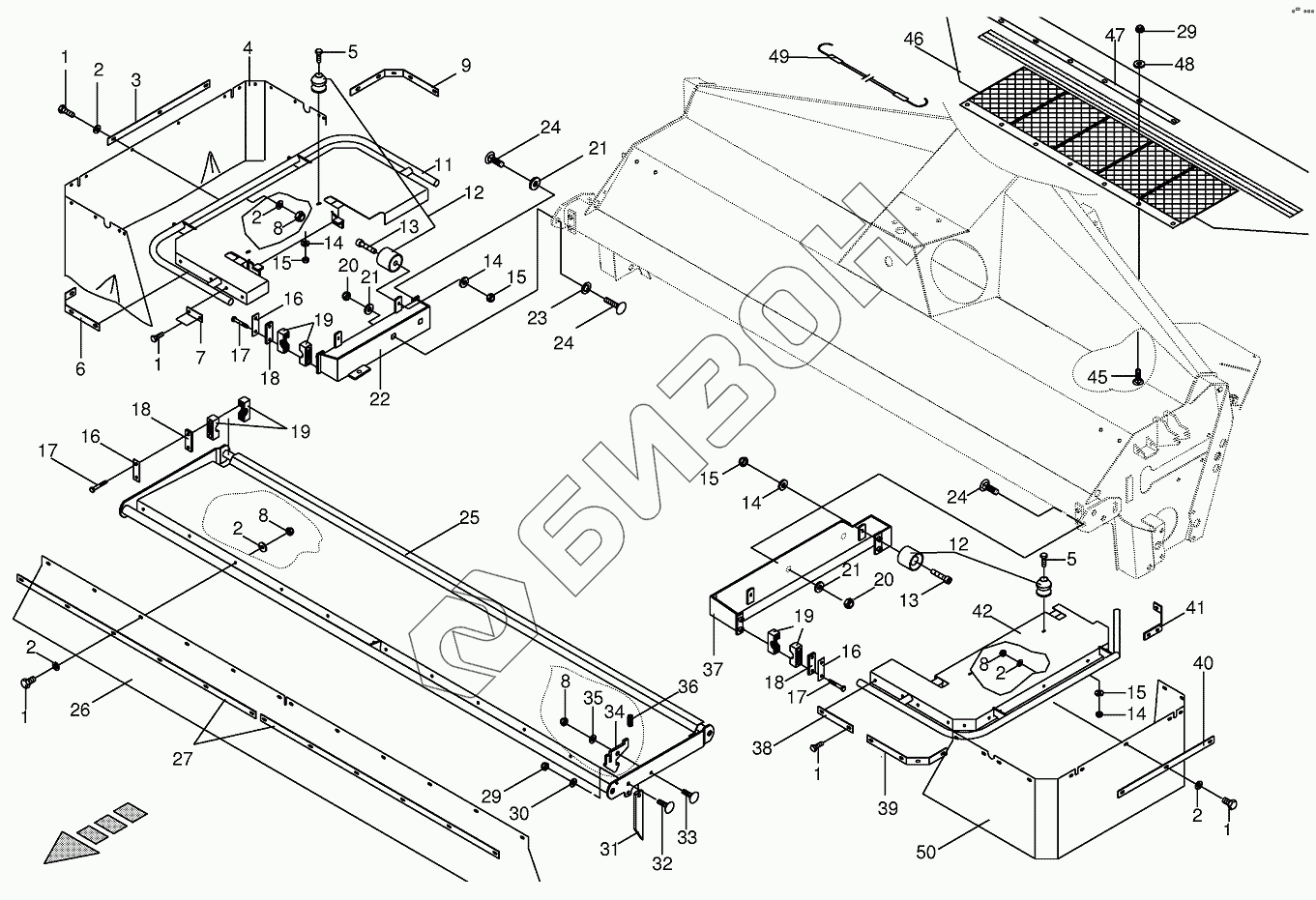

Графический каталог запасных частей к технике: KRONE EC 32CRI. Guard cpl.
1
1
1
1
1
2
2
2
2
2
3
4
5
5
6
7
8
8
8
9
11
12
12
13
13
14
14
14
14
15
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
21
21
21
22
23
24
24
24
25
26
27
29
29
30
31
32
33
34
35
36
37
37
38
39
39
40
40
41
41
42
42
45
46
47
48
49
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 2 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 3 | 00 258 194 0 | Clamping strap |
Загрузка ...
|
|
| 4 | 00 258 196 1 | Plastic cloth |
Загрузка ...
|
|
| 5 | 00 901 028 1 | Hex head bolt |
Загрузка ...
|
|
| 6 | 00 255 331 1 | Clamping strap |
Загрузка ...
|
|
| 7 | 00 255 440 1 | Clamping strap |
Загрузка ...
|
|
| 8 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 9 | 00 258 217 0 | Clamping strap |
Загрузка ...
|
|
| 11 | 00 258 214 1 | Guard -right |
Загрузка ...
|
|
| 12 | 00 250 831 1 | Clamp and buffer |
Загрузка ...
|
|
| 13 | 00 903 045 1 | Allen screw |
Загрузка ...
|
|
| 14 | 00 910 351 1 | Washer |
Загрузка ...
|
|
| 15 | 00 908 704 1 | Locknut |
Загрузка ...
|
|
| 16 | 00 250 851 0 | Locking plate |
Загрузка ...
|
|
| 17 | 00 901 435 0 | Hex head bolt |
Загрузка ...
|
|
| 18 | 00 925 130 0 | Cover plate |
Загрузка ...
|
|
| 19 | 00 925 104 1 | Tube clamp -2 halves |
Загрузка ...
|
|
| 20 | 00 908 716 1 | Locknut |
Загрузка ...
|
|
| 21 | 00 910 362 0 | Washer |
Загрузка ...
|
|
| 22 | 00 258 178 1 | Guard console |
Загрузка ...
|
|
| 23 | 00 910 512 2 | Washer |
Загрузка ...
|
|
| 24 | 00 904 708 0 | Coach bolt |
Загрузка ...
|
|
| 25 | 00 255 323 4 | Guard -front |
Загрузка ...
|
|
| 26 | 00 255 453 2 | Plastic cloth -front |
Загрузка ...
|
|
| 27 | 00 144 728 2 | Clamping strap |
Загрузка ...
|
|
| 29 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 30 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 31 | 00 251 262 1 | Support |
Загрузка ...
|
|
| 32 | 00 904 745 1 | Coach bolt |
Загрузка ...
|
|
| 33 | 00 904 813 1 | Coach bolt |
Загрузка ...
|
|
| 34 | 00 256 354 2 | Ratchet |
Загрузка ...
|
|
| 35 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 36 | 00 274 949 0 | Pressure spring |
Загрузка ...
|
|
| 37 | 00 258 177 1 | Guard console -left |
Загрузка ...
|
|
| 37 | 00 258 236 1 | Guard console -left |
Загрузка ...
|
|
| 38 | 00 255 441 1 | Clamping strap |
Загрузка ...
|
|
| 39 | 00 255 442 1 | Clamping strap |
Загрузка ...
|
|
| 39 | 00 255 331 1 | Clamping strap |
Загрузка ...
|
|
| 40 | 00 258 187 0 | Clamping strap |
Загрузка ...
|
|
| 40 | 00 255 443 1 | Clamping strap |
Загрузка ...
|
|
| 41 | 00 258 188 1 | Clamping strap |
Загрузка ...
|
|
| 41 | 00 255 698 0 | Clamping strap |
Загрузка ...
|
|
| 42 | 00 258 181 2 | Guard -left |
Загрузка ...
|
|
| 42 | 00 255 650 0 | Guard -left |
Загрузка ...
|
|
| 45 | 00 904 751 2 | Coach bolt |
Загрузка ...
|
|
| 46 | 00 258 040 1 | Plastic cloth -incl. expander rope |
Загрузка ...
|
|
| 47 | 00 258 041 0 | Clamping strap |
Загрузка ...
|
|
| 48 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 49 | 00 256 709 0 | Expander rope |
Загрузка ...
|
|
| 50 | 00 258 186 1 | Plastic cloth -left |
Загрузка ...
|
|
| 50 | 00 255 697 0 | Plastic cloth -left |
Загрузка ...
|
