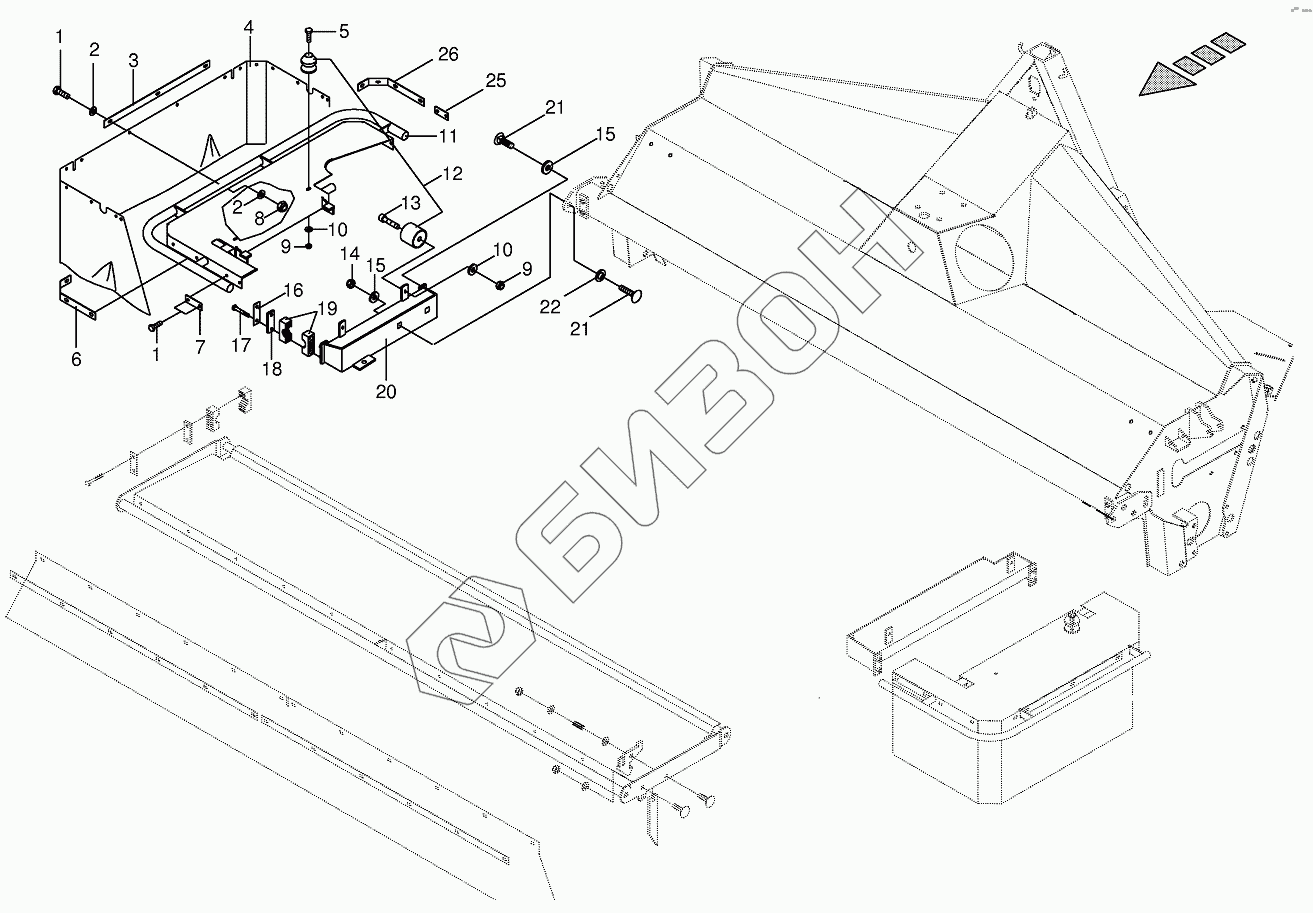

Графический каталог запасных частей к технике: KRONE EC 32CRI. Guard right
1
1
2
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 2 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 3 | 00 258 194 0 | Clamping strap |
Загрузка ...
|
|
| 4 | 00 258 218 1 | Plastic cloth |
Загрузка ...
|
|
| 5 | 00 901 028 1 | Hex head bolt |
Загрузка ...
|
|
| 6 | 00 255 331 1 | Clamping strap |
Загрузка ...
|
|
| 7 | 00 255 440 1 | Clamping strap |
Загрузка ...
|
|
| 8 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 9 | 00 908 704 1 | Locknut |
Загрузка ...
|
|
| 10 | 00 910 351 1 | Washer |
Загрузка ...
|
|
| 11 | 00 258 182 1 | Guard -right |
Загрузка ...
|
|
| 12 | 00 250 831 1 | Clamp and buffer |
Загрузка ...
|
|
| 13 | 00 903 045 1 | Allen screw |
Загрузка ...
|
|
| 14 | 00 908 716 1 | Locknut |
Загрузка ...
|
|
| 15 | 00 910 362 0 | Washer |
Загрузка ...
|
|
| 16 | 00 250 851 0 | Locking plate |
Загрузка ...
|
|
| 17 | 00 901 435 0 | Hex head bolt |
Загрузка ...
|
|
| 18 | 00 925 130 0 | Cover plate |
Загрузка ...
|
|
| 19 | 00 925 104 1 | Tube clamp -2 halves |
Загрузка ...
|
|
| 20 | 00 258 178 1 | Guard console |
Загрузка ...
|
|
| 21 | 00 904 708 0 | Coach bolt |
Загрузка ...
|
|
| 22 | 00 910 512 2 | Washer |
Загрузка ...
|
|
| 25 | 00 258 195 0 | Clamping strap |
Загрузка ...
|
|
| 26 | 00 258 197 0 | Clamping strap |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
