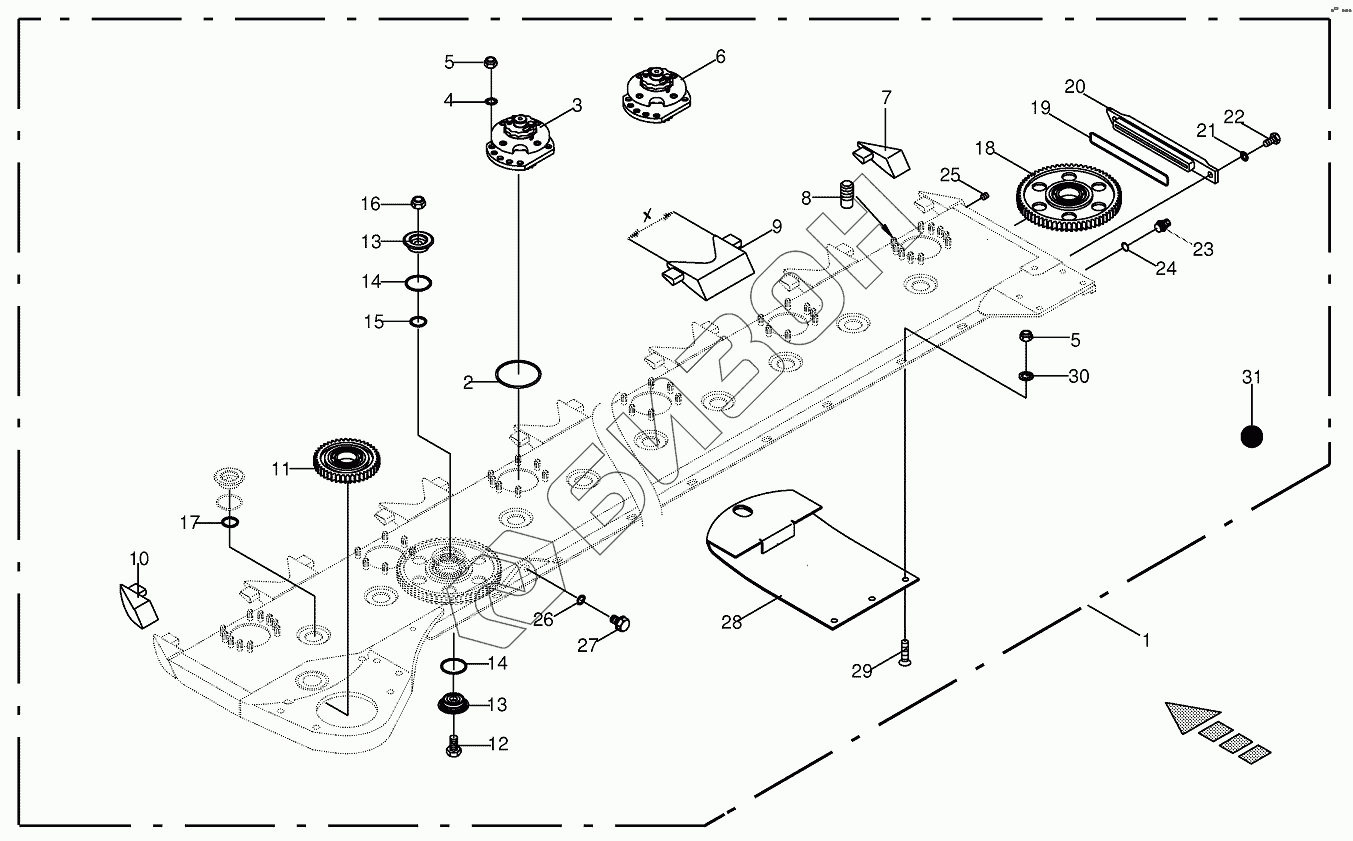

Графический каталог запасных частей к технике: KRONE EC 32CRI. Cutter bar - SafeCut INSIDE
1
2
3
3
3
4
5
5
6
6
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200311410 | Cutter bar-cpl. |
Загрузка ...
|
|
| 2 | 9375760 | O-ring |
Загрузка ...
|
|
| 3 | 200311250 | Bearing housing-right hand direction of rotation |
Загрузка ...
|
|
| 3 | 200311260 | Bearing housing-left hand direction of rotation |
Загрузка ...
|
|
| 4 | 900001230 | Detent edged washer |
Загрузка ...
|
|
| 5 | 9087010 | Locknut |
Загрузка ...
|
|
| 6 | 200311280 | Bearing housing-right hand direction of rotation |
Загрузка ...
|
|
| 6 | 200311290 | Bearing housing-left hand direction of rotation |
Загрузка ...
|
|
| 7 | 2530163 | Sheet edge -right |
Загрузка ...
|
|
| 8 | 9064040 | Weld. pin |
Загрузка ...
|
|
| 9 | 2535470 | Sheet edge |
Загрузка ...
|
|
| 10 | 2530153 | Sheet edge -left |
Загрузка ...
|
|
| 11 | 2530330 | Spur gear |
Загрузка ...
|
|
| 12 | 9003351 | Hex head bolt |
Загрузка ...
|
|
| 13 | 2530201 | Clamping piece |
Загрузка ...
|
|
| 14 | 9375790 | O-ring |
Загрузка ...
|
|
| 15 | 900001090 | O-ring |
Загрузка ...
|
|
| 16 | 9096110 | Self-locking nut |
Загрузка ...
|
|
| 17 | 9375780 | O-ring |
Загрузка ...
|
|
| 18 | 2530300 | Spur gear |
Загрузка ...
|
|
| 19 | 9375680 | O-ring |
Загрузка ...
|
|
| 20 | 2534214 | Cover |
Загрузка ...
|
|
| 21 | 9099091 | Detent edged washer |
Загрузка ...
|
|
| 22 | 9006340 | Hex head bolt |
Загрузка ...
|
|
| 23 | 9198111 | Breather |
Загрузка ...
|
|
| 24 | 9377270 | Gasket ring |
Загрузка ...
|
|
| 25 | 9060310 | Screw plug |
Загрузка ...
|
|
| 26 | 9377210 | Gasket ring |
Загрузка ...
|
|
| 27 | 9060071 | Screw plug |
Загрузка ...
|
|
| 28 | 2534801 | Skid |
Загрузка ...
|
|
| 29 | 9040622 | Countersunkscrew |
Загрузка ...
|
|
| 29 | 9040711 | Countersunkscrew |
Загрузка ...
|
|
| 30 | 9099101 | Detent edged washer |
Загрузка ...
|
|
| 31 | 9261010 | Oil-Id.-no.= 1ltr |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
