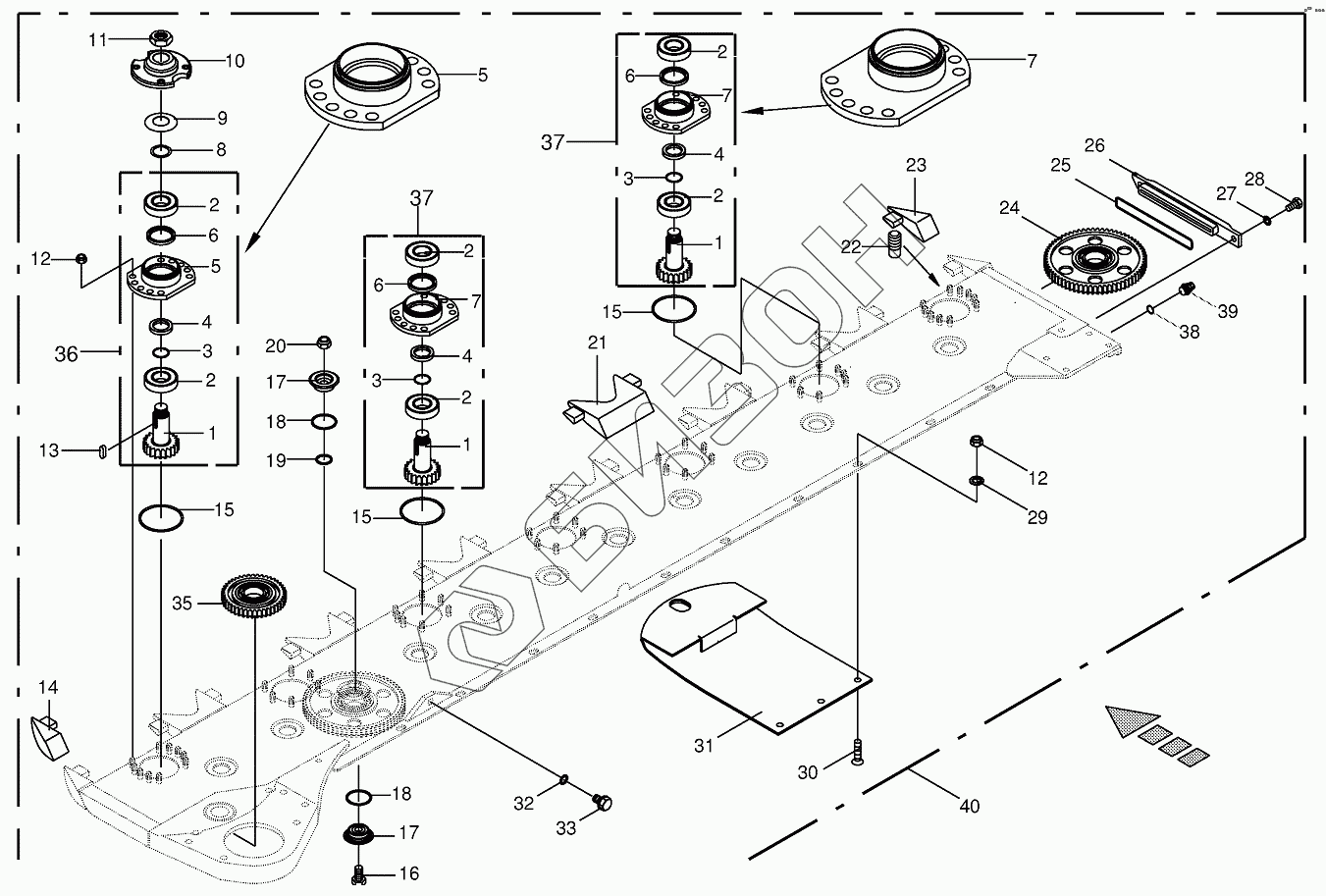

Графический каталог запасных частей к технике: KRONE EC 32CRI. Cutter bar with bearings
1
1
1
2
2
2
2
2
2
3
3
3
4
4
4
5
5
6
6
6
7
7
7
8
9
10
11
12
12
13
14
15
15
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
32
33
35
36
37
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 9261010 | 9261010 | Oil-Id.-no.= 1ltr |
Загрузка ...
|
|
| 1 | 2530274 | Pinion |
Загрузка ...
|
|
| 2 | 9303410 | Grooved ball bearing |
Загрузка ...
|
|
| 3 | 9375020 | O-ring |
Загрузка ...
|
|
| 4 | 2530265 | Spacer ring |
Загрузка ...
|
|
| 5 | 2530233 | Bearing housing |
Загрузка ...
|
|
| 6 | 9360491 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 7 | 2530243 | Bearing housing |
Загрузка ...
|
|
| 8 | 9111330 | Shim ring |
Загрузка ...
|
|
| 9 | 2530281 | Spring washer |
Загрузка ...
|
|
| 10 | 2530256 | Rotor hub |
Загрузка ...
|
|
| 11 | 9085364 | Hex nut |
Загрузка ...
|
|
| 12 | 9087010 | Locknut |
Загрузка ...
|
|
| 13 | 9151080 | Fit-in key |
Загрузка ...
|
|
| 14 | 2530153 | Sheet edge -left |
Загрузка ...
|
|
| 15 | 9375760 | O-ring |
Загрузка ...
|
|
| 16 | 9003351 | Hex head bolt |
Загрузка ...
|
|
| 17 | 2530201 | Clamping piece |
Загрузка ...
|
|
| 18 | 9375790 | O-ring |
Загрузка ...
|
|
| 19 | 9375780 | O-ring |
Загрузка ...
|
|
| 20 | 9096110 | Self-locking nut |
Загрузка ...
|
|
| 21 | 2535470 | Sheet edge |
Загрузка ...
|
|
| 22 | 9064040 | Weld. pin |
Загрузка ...
|
|
| 23 | 2530163 | Sheet edge -right |
Загрузка ...
|
|
| 24 | 2530300 | Spur gear |
Загрузка ...
|
|
| 25 | 9375680 | O-ring |
Загрузка ...
|
|
| 26 | 2534214 | Cover |
Загрузка ...
|
|
| 27 | 9099091 | Detent edged washer |
Загрузка ...
|
|
| 28 | 9006340 | Hex head bolt |
Загрузка ...
|
|
| 29 | 9099101 | Detent edged washer |
Загрузка ...
|
|
| 30 | 9040622 | Countersunkscrew |
Загрузка ...
|
|
| 30 | 9040711 | Countersunkscrew |
Загрузка ...
|
|
| 31 | 2534801 | Skid |
Загрузка ...
|
|
| 32 | 9377210 | Gasket ring |
Загрузка ...
|
|
| 33 | 9060071 | Screw plug |
Загрузка ...
|
|
| 35 | 2530330 | Spur gear |
Загрузка ...
|
|
| 36 | 2530213 | Bearing housing -10 hole, single |
Загрузка ...
|
|
| 37 | 2530223 | Bearing housing -10 hole, changing |
Загрузка ...
|
|
| 38 | 9377270 | Gasket ring |
Загрузка ...
|
|
| 39 | 9198111 | Breather |
Загрузка ...
|
|
| 40 | 200303350 | Cutter bar-cpl. |
Загрузка ...
|
