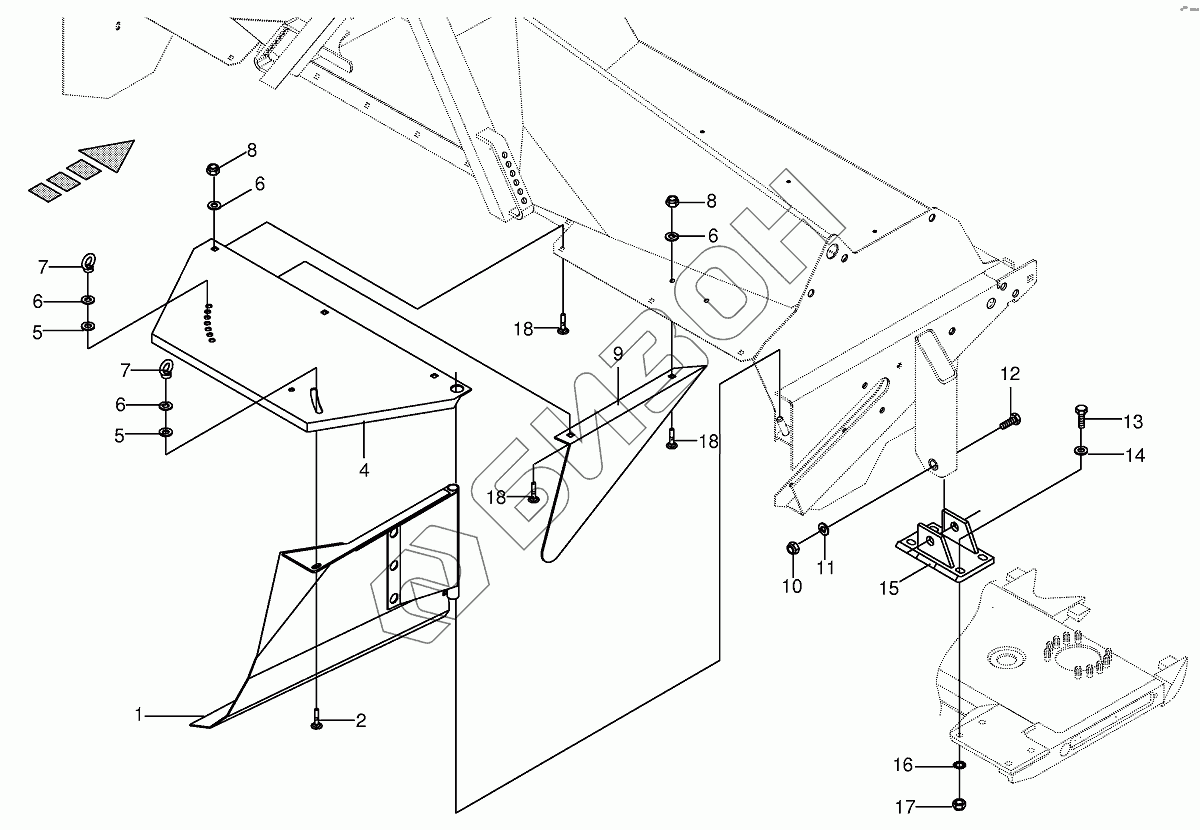

Графический каталог запасных частей к технике: KRONE EC 32CV. Swathlaying (475000-530000)
1
1
1
2
4
4
4
5
5
6
6
6
6
7
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002566490 | Swath door |
Загрузка ...
|
|
| 1 | 002566500 | Swath door-right |
Загрузка ...
|
|
| 2 | 009048842 | Coach bolt |
Загрузка ...
|
|
| 4 | 002566480 | Swath cover-right |
Загрузка ...
|
|
| 4 | 002566470 | Swath cover-left |
Загрузка ...
|
|
| 5 | 009103400 | Washer |
Загрузка ...
|
|
| 6 | 009105061 | Washer |
Загрузка ...
|
|
| 7 | 009095031 | Lifting eye nut |
Загрузка ...
|
|
| 8 | 009087580 | Locknut |
Загрузка ...
|
|
| 9 | 002566370 | Baffle-left |
Загрузка ...
|
|
| 9 | 002566350 | Baffle-right |
Загрузка ...
|
|
| 10 | 009087210 | Locknut |
Загрузка ...
|
|
| 11 | 009105122 | Washer |
Загрузка ...
|
|
| 12 | 009015120 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009105061 | Washer |
Загрузка ...
|
|
| 15 | 002536230 | Plate |
Загрузка ...
|
|
| 16 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009087010 | Locknut |
Загрузка ...
|
|
| 18 | 009048501 | Coach bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
