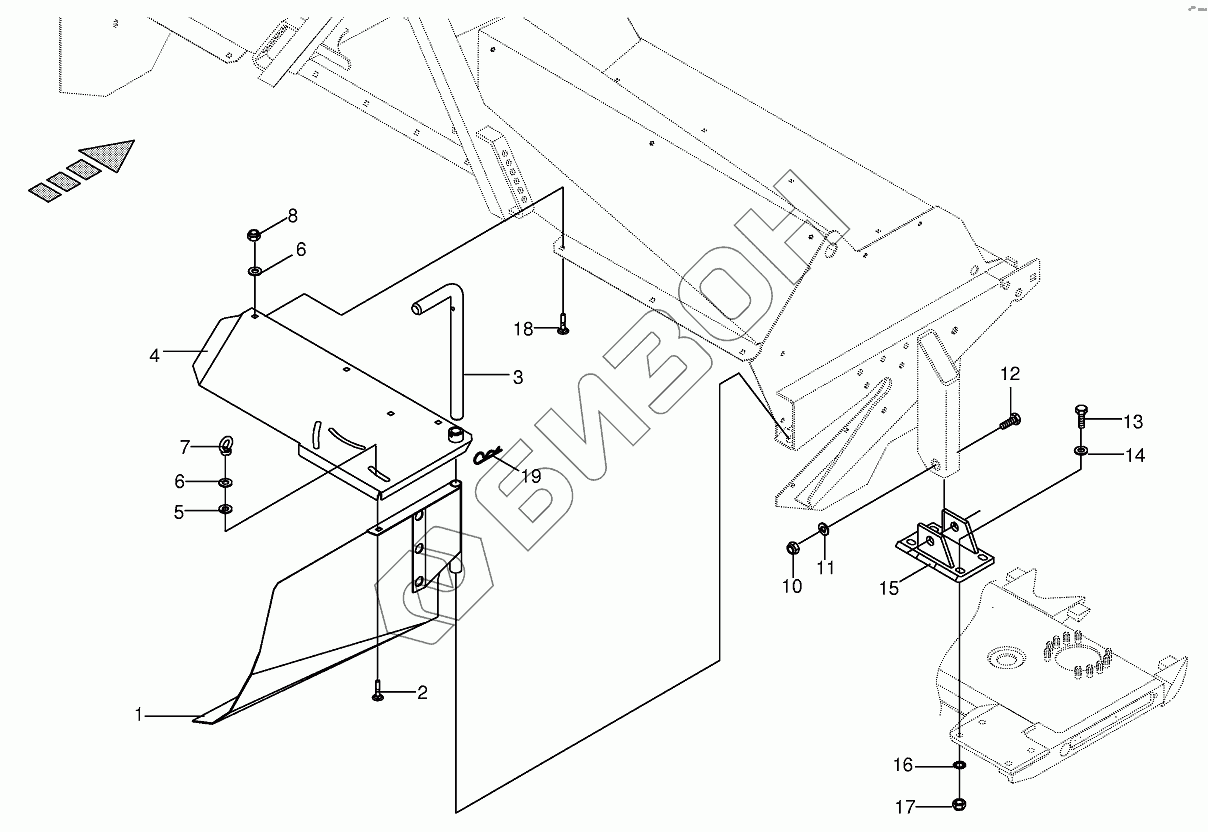

Графический каталог запасных частей к технике: KRONE EC 32CV. Swathlaying (530001-544499)
1
1
1
2
3
4
4
4
5
6
6
7
8
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002566810 | Swath door-left |
Загрузка ...
|
|
| 1 | 002566820 | Swath door-right |
Загрузка ...
|
|
| 2 | 009048842 | Coach bolt |
Загрузка ...
|
|
| 3 | 002566710 | Pin |
Загрузка ...
|
|
| 4 | 002566730 | Wide swath cover-right |
Загрузка ...
|
|
| 4 | 002566740 | Wide swath cover-left |
Загрузка ...
|
|
| 5 | 009103400 | Washer |
Загрузка ...
|
|
| 6 | 009105061 | Washer |
Загрузка ...
|
|
| 7 | 009095031 | Lifting eye nut |
Загрузка ...
|
|
| 8 | 009087580 | Locknut |
Загрузка ...
|
|
| 10 | 009087210 | Locknut |
Загрузка ...
|
|
| 11 | 009105122 | Washer |
Загрузка ...
|
|
| 12 | 009015120 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009105061 | Washer |
Загрузка ...
|
|
| 15 | 002536230 | Plate |
Загрузка ...
|
|
| 16 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009087010 | Locknut |
Загрузка ...
|
|
| 18 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 19 | 009171070 | Spring clip |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
