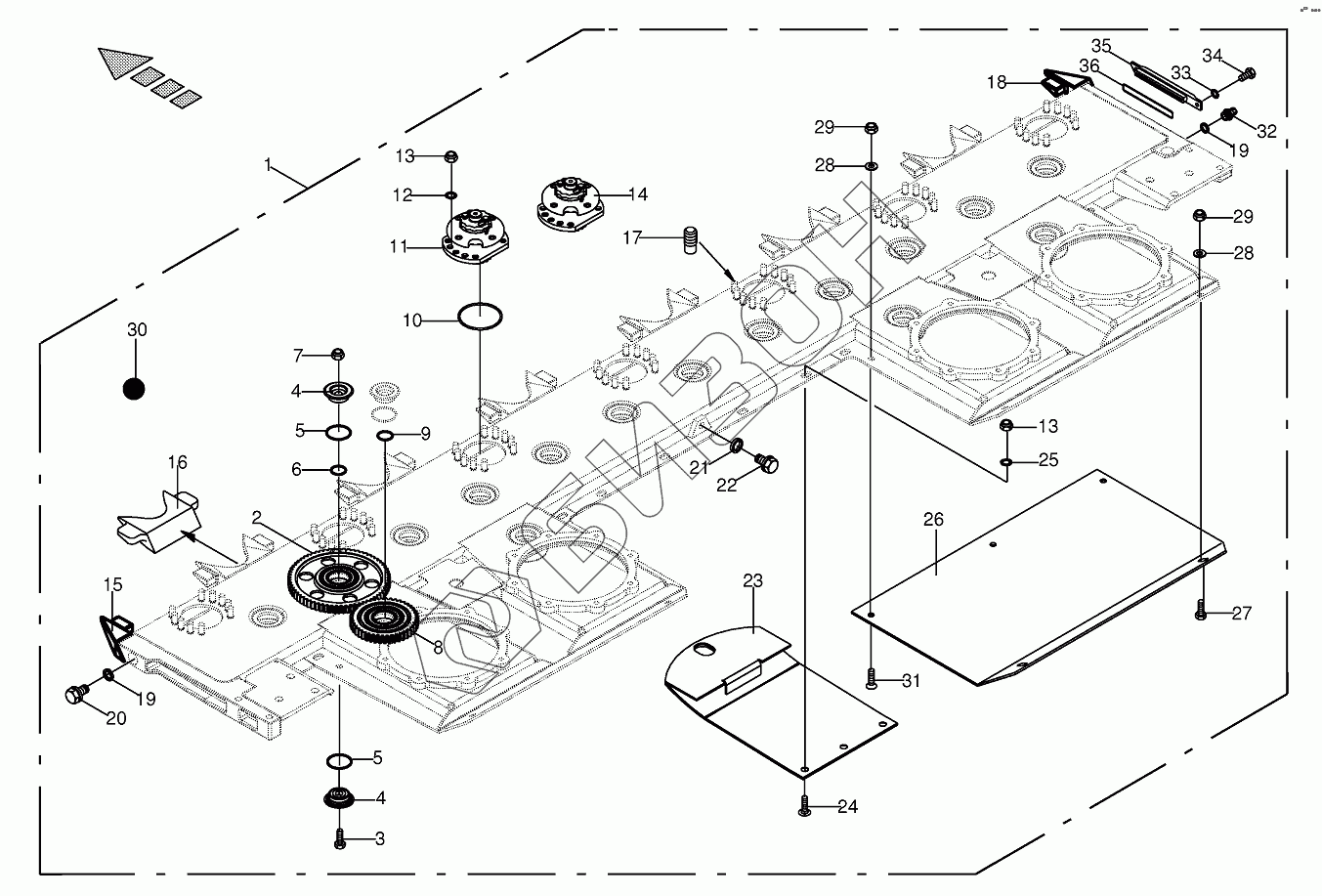

Графический каталог запасных частей к технике: KRONE EC F280/320/360. Cutter bar - SafeCut INSIDE
1
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
19
20
21
22
23
24
24
25
25
26
27
28
28
29
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200358590 | Cutter bar cpl. shear protection ECF360 |
Загрузка ...
|
|
| 1 | 200314751 | Cutter bar-cpl. |
Загрузка ...
|
|
| 2 | 002530300 | Spur gear |
Загрузка ...
|
|
| 3 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 4 | 002530201 | Clamping piece |
Загрузка ...
|
|
| 5 | 009375790 | O-ring |
Загрузка ...
|
|
| 6 | 900001090 | O-ring |
Загрузка ...
|
|
| 7 | 009096110 | Self-locking nut |
Загрузка ...
|
|
| 8 | 002530330 | Spur gear |
Загрузка ...
|
|
| 9 | 009375780 | O-ring |
Загрузка ...
|
|
| 10 | 009375760 | O-ring |
Загрузка ...
|
|
| 11 | 200311251 | Bearing housing-right hand direction of rotation |
Загрузка ...
|
|
| 12 | 900001230 | Detent edged washer |
Загрузка ...
|
|
| 13 | 009087010 | Locknut |
Загрузка ...
|
|
| 14 | 200311261 | Bearing housing-left hand direction of rotation |
Загрузка ...
|
|
| 15 | 200348180 | Sheet edge-left |
Загрузка ...
|
|
| 16 | 002535470 | Sheet edge |
Загрузка ...
|
|
| 17 | 009064040 | Weld. pin |
Загрузка ...
|
|
| 18 | 200348170 | Sheet edge-right |
Загрузка ...
|
|
| 19 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 20 | 009060101 | Screw plug |
Загрузка ...
|
|
| 21 | 009377210 | Gasket ring |
Загрузка ...
|
|
| 22 | 009060071 | Screw plug |
Загрузка ...
|
|
| 23 | 002534801 | Skid |
Загрузка ...
|
|
| 24 | 009040622 | Countersunkscrew |
Загрузка ...
|
|
| 24 | 009040711 | Countersunkscrew |
Загрузка ...
|
|
| 25 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 26 | 002540690 | Wearing plate |
Загрузка ...
|
|
| 27 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009103530 | Washer |
Загрузка ...
|
|
| 29 | 009087580 | Locknut |
Загрузка ...
|
|
| 30 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 31 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 32 | 009198111 | Breather |
Загрузка ...
|
|
| 33 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 34 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 35 | 002534214 | Cover |
Загрузка ...
|
|
| 36 | 009375680 | O-ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
