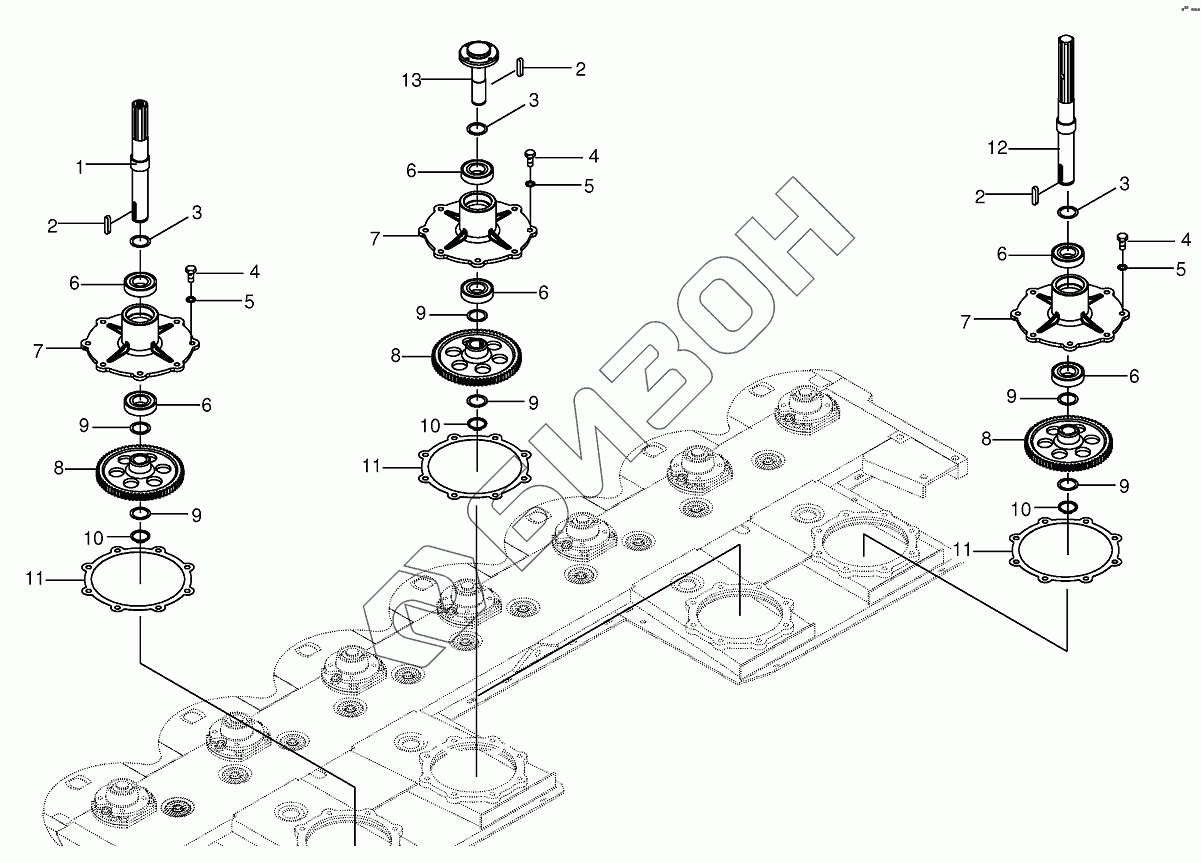

Графический каталог запасных частей к технике: KRONE EC F280/320/360. Flange - cpl.
1
2
2
2
3
3
3
3
3
3
4
4
4
5
5
5
6
6
6
6
6
6
7
7
7
8
8
8
9
9
9
9
9
9
9
9
9
9
10
10
10
10
11
11
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002541311 | Drive shaft |
Загрузка ...
|
|
| 2 | 009151241 | Fit-in key |
Загрузка ...
|
|
| 3 | 009111300 | Shim ring |
Загрузка ...
|
|
| 3 | 009111320 | Shim ring |
Загрузка ...
|
|
| 3 | 009111330 | Shim ring |
Загрузка ...
|
|
| 3 | 009111340 | Shim ring |
Загрузка ...
|
|
| 4 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009305370 | Grooved ball bearing |
Загрузка ...
|
|
| 7 | 002540281 | Flange |
Загрузка ...
|
|
| 8 | 002540003 | Spur gear |
Загрузка ...
|
|
| 9 | 009111300 | Shim ring |
Загрузка ...
|
|
| 9 | 009111320 | Shim ring |
Загрузка ...
|
|
| 9 | 009111330 | Shim ring |
Загрузка ...
|
|
| 9 | 009111340 | Shim ring |
Загрузка ...
|
|
| 9 | 009111361 | Shim ring |
Загрузка ...
|
|
| 10 | 009115410 | Circlip |
Загрузка ...
|
|
| 11 | 002540270 | Gasket |
Загрузка ...
|
|
| 12 | 001518726 | Drive shaft |
Загрузка ...
|
|
| 13 | 200316230 | Drive shaft |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
