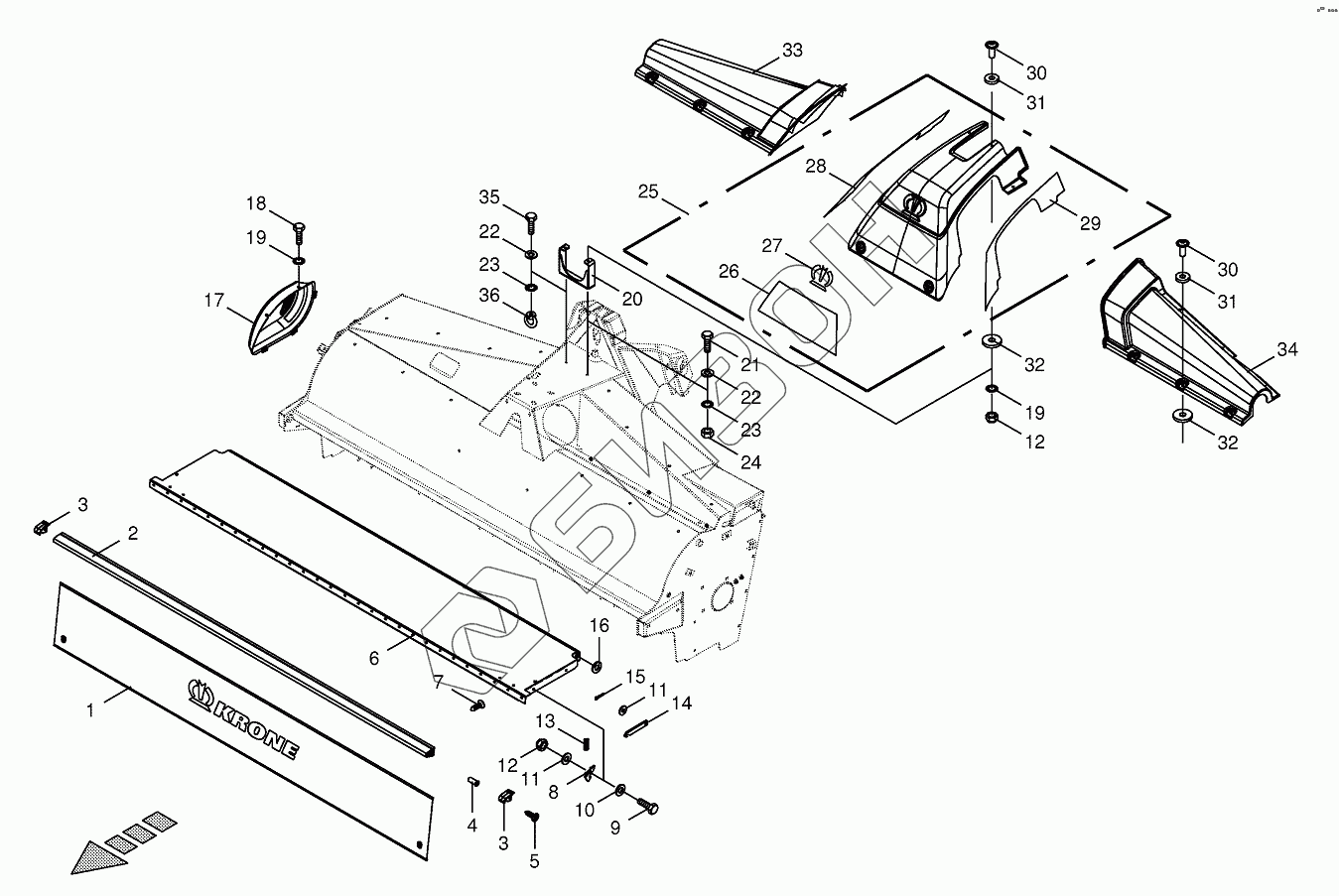

Графический каталог запасных частей к технике: KRONE EC F320CV. Guard
1
2
3
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
19
20
21
22
22
23
23
24
25
26
27
28
29
30
30
31
31
32
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200350750 | Protecting skirt-front |
Загрузка ...
|
|
| 2 | 200350740 | Protective profile-front |
Загрузка ...
|
|
| 3 | 200329850 | Cover cap |
Загрузка ...
|
|
| 4 | 900016140 | Dowel |
Загрузка ...
|
|
| 5 | 900016110 | Self-tapping screw |
Загрузка ...
|
|
| 6 | 200350731 | Front guard |
Загрузка ...
|
|
| 7 | 900016920 | Self-tapping screw |
Загрузка ...
|
|
| 8 | 200348650 | Ratchet |
Загрузка ...
|
|
| 9 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009104130 | Washer |
Загрузка ...
|
|
| 11 | 009106030 | Washer |
Загрузка ...
|
|
| 12 | 009087060 | Locknut |
Загрузка ...
|
|
| 13 | 002749490 | Pressure spring |
Загрузка ...
|
|
| 14 | 200325150 | Support |
Загрузка ...
|
|
| 15 | 009120631 | Cotter pin |
Загрузка ...
|
|
| 16 | 009103670 | Washer |
Загрузка ...
|
|
| 17 | 200326680 | Lever cover-right |
Загрузка ...
|
|
| 18 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 20 | 200349310 | Support |
Загрузка ...
|
|
| 21 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009104140 | Washer |
Загрузка ...
|
|
| 23 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 24 | 009082120 | Hex nut |
Загрузка ...
|
|
| 25 | 200344710 | Hood-middle |
Загрузка ...
|
|
| 26 | 270093450 | Tag |
Загрузка ...
|
|
| 27 | 270093480 | Tag |
Загрузка ...
|
|
| 28 | 270093460 | Tag-right |
Загрузка ...
|
|
| 29 | 270093470 | Tag-left |
Загрузка ...
|
|
| 30 | 900018490 | Fillister head screw |
Загрузка ...
|
|
| 31 | 009402870 | Washer |
Загрузка ...
|
|
| 32 | 900015750 | Washer |
Загрузка ...
|
|
| 33 | 200344750 | Hood-right |
Загрузка ...
|
|
| 34 | 200344760 | Hood-left |
Загрузка ...
|
|
| 35 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 36 | 009095020 | Lifting eye nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
