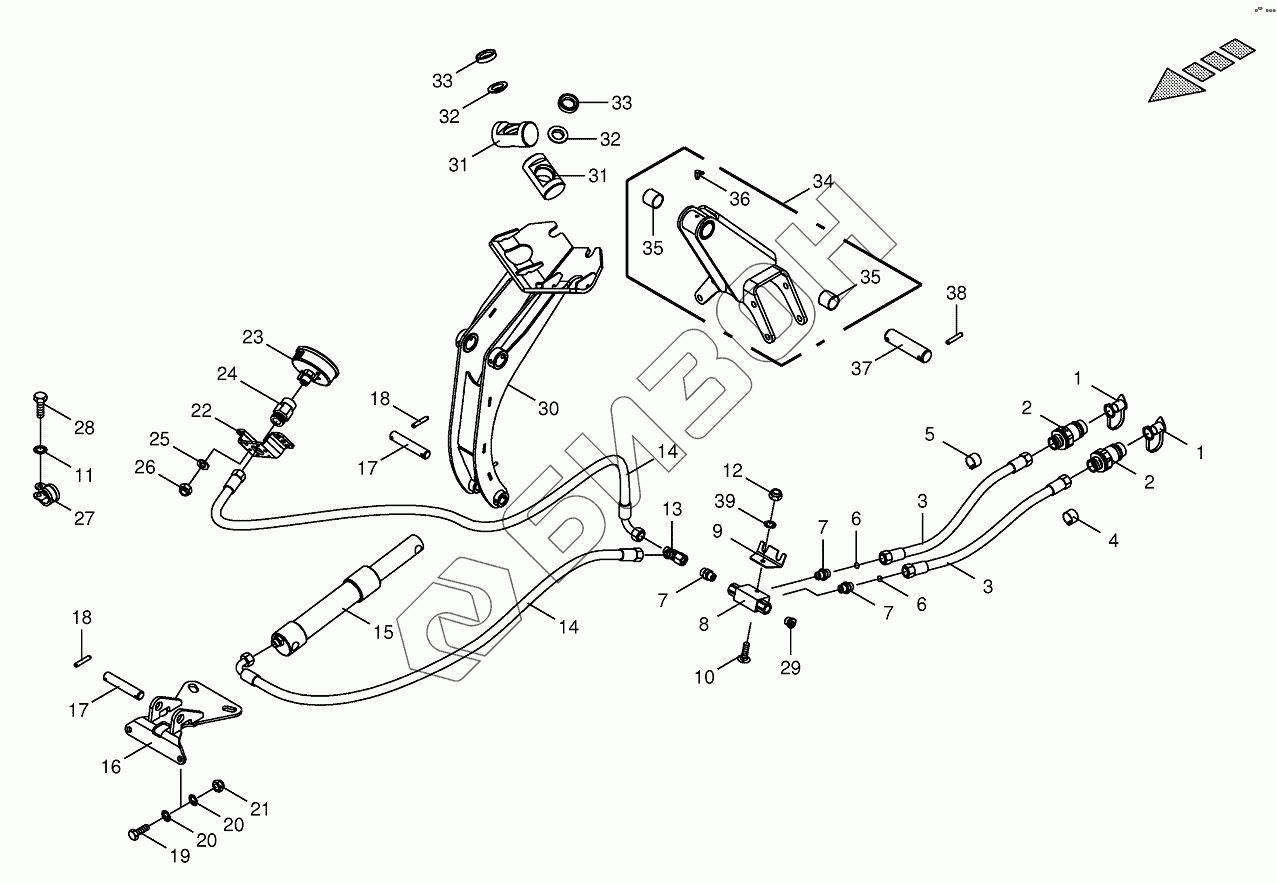

Графический каталог запасных частей к технике: KRONE EC F320CV. Hydraulic spring compensation
1
1
2
2
3
3
4
5
6
6
7
7
7
8
9
10
11
12
13
14
14
15
16
17
17
18
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
35
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270034100 | 270034100 | Sealing set |
Загрузка ...
|
|
| 1 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 2 | 009211450 | Connector plug |
Загрузка ...
|
|
| 3 | 009209690 | High pressure hose line |
Загрузка ...
|
|
| 4 | 270025500 | Hose marking 2- blue |
Загрузка ...
|
|
| 5 | 270025420 | Hose marking 2- red |
Загрузка ...
|
|
| 6 | 009193240 | Throttling disc |
Загрузка ...
|
|
| 7 | 009199181 | Male connector |
Загрузка ...
|
|
| 8 | 009193430 | Double lock-up valve unit |
Загрузка ...
|
|
| 9 | 200350140 | Support |
Загрузка ...
|
|
| 10 | 900005570 | Coach bolt |
Загрузка ...
|
|
| 11 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009087041 | Locknut |
Загрузка ...
|
|
| 13 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 14 | 270022700 | High pressure hose line |
Загрузка ...
|
|
| 15 | 270090010 | Hydraulic cylinder |
Загрузка ...
|
|
| 16 | 200350180 | Support |
Загрузка ...
|
|
| 17 | 001548350 | Pin |
Загрузка ...
|
|
| 18 | 009126432 | Roll pin |
Загрузка ...
|
|
| 19 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 21 | 009087580 | Locknut |
Загрузка ...
|
|
| 22 | 200350160 | Support |
Загрузка ...
|
|
| 23 | 270075030 | Pressure guage |
Загрузка ...
|
|
| 24 | 009209260 | Screw connection |
Загрузка ...
|
|
| 25 | 009105001 | Washer |
Загрузка ...
|
|
| 26 | 009087020 | Locknut |
Загрузка ...
|
|
| 27 | 900000310 | Tube clip w. rubber |
Загрузка ...
|
|
| 28 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 29 | 900016940 | Screw plug |
Загрузка ...
|
|
| 30 | 200350081 | Rocker |
Загрузка ...
|
|
| 31 | 200350130 | Bearing |
Загрузка ...
|
|
| 32 | 900002580 | Ball socket |
Загрузка ...
|
|
| 33 | 900002570 | Washer |
Загрузка ...
|
|
| 34 | 200350170 | Rocker bearing |
Загрузка ...
|
|
| 35 | 009353500 | Bearing bush |
Загрузка ...
|
|
| 36 | 009191070 | Grease niple |
Загрузка ...
|
|
| 37 | 001394811 | Pin |
Загрузка ...
|
|
| 38 | 009126752 | Roll pin |
Загрузка ...
|
|
| 39 | 009099061 | Detent edged washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
