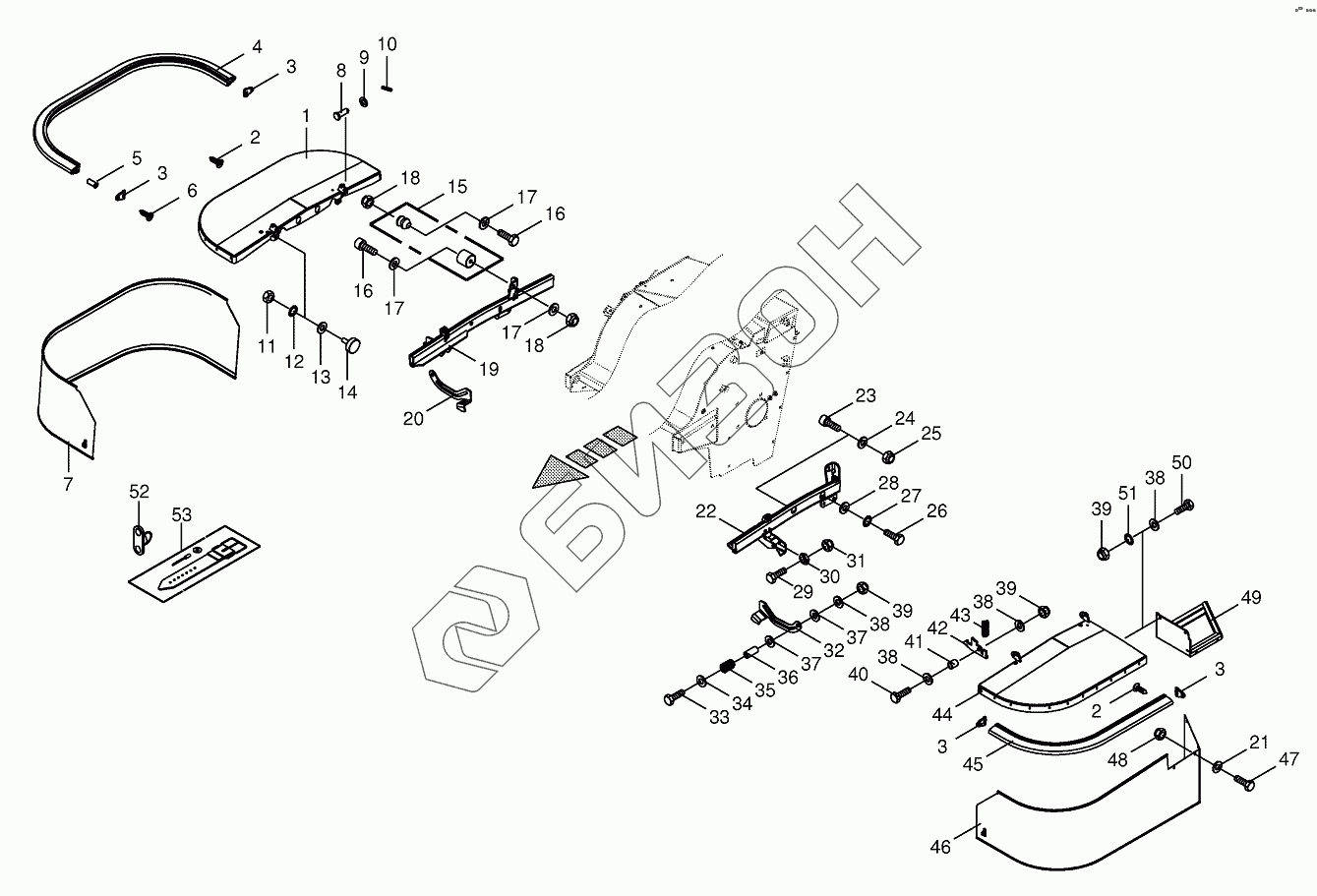

Графический каталог запасных частей к технике: KRONE EC F320CV. Lateral guard
1
2
2
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
38
38
39
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200324422 | Side guard |
Загрузка ...
|
|
| 2 | 900016920 | Self-tapping screw |
Загрузка ...
|
|
| 3 | 200329860 | Cover cap |
Загрузка ...
|
|
| 4 | 200324700 | Protective profile-right |
Загрузка ...
|
|
| 5 | 900016140 | Dowel |
Загрузка ...
|
|
| 6 | 900016110 | Self-tapping screw |
Загрузка ...
|
|
| 7 | 200325231 | Protecting skirt-right |
Загрузка ...
|
|
| 8 | 009160142 | Pin |
Загрузка ...
|
|
| 9 | 009105061 | Washer |
Загрузка ...
|
|
| 10 | 009125792 | Roll pin |
Загрузка ...
|
|
| 11 | 009082100 | Hex nut |
Загрузка ...
|
|
| 12 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 13 | 009106030 | Washer |
Загрузка ...
|
|
| 14 | 270061350 | Rubber pad |
Загрузка ...
|
|
| 15 | 002508311 | Clamp and buffer |
Загрузка ...
|
|
| 16 | 009030471 | Allen screw |
Загрузка ...
|
|
| 17 | 009103511 | Washer |
Загрузка ...
|
|
| 18 | 009087041 | Locknut |
Загрузка ...
|
|
| 19 | 200349620 | Panel-right |
Загрузка ...
|
|
| 20 | 200349690 | Strut-right |
Загрузка ...
|
|
| 21 | 900005850 | Washer |
Загрузка ...
|
|
| 22 | 200349450 | Panel-left |
Загрузка ...
|
|
| 23 | 900017560 | Allen screw |
Загрузка ...
|
|
| 24 | 009103031 | Washer |
Загрузка ...
|
|
| 25 | 009087190 | Locknut |
Загрузка ...
|
|
| 26 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 28 | 009106090 | Washer |
Загрузка ...
|
|
| 29 | 009011220 | He head bolt |
Загрузка ...
|
|
| 30 | 009085151 | Hex nut-low form |
Загрузка ...
|
|
| 31 | 009087010 | Locknut |
Загрузка ...
|
|
| 32 | 200349680 | Strut-left |
Загрузка ...
|
|
| 33 | 009014350 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009103530 | Washer |
Загрузка ...
|
|
| 35 | 002817580 | Pressure spring |
Загрузка ...
|
|
| 36 | 200624480 | Bushing |
Загрузка ...
|
|
| 37 | 009103031 | Washer |
Загрузка ...
|
|
| 38 | 009104140 | Washer |
Загрузка ...
|
|
| 39 | 009087580 | Locknut |
Загрузка ...
|
|
| 40 | 009014330 | Hex head bolt |
Загрузка ...
|
|
| 41 | 200326110 | Bushing |
Загрузка ...
|
|
| 42 | 200324710 | Ratchet |
Загрузка ...
|
|
| 43 | 003372563 | Pressure spring |
Загрузка ...
|
|
| 44 | 200349231 | Side guard left-left |
Загрузка ...
|
|
| 45 | 200155550 | Protective profile-left |
Загрузка ...
|
|
| 46 | 200349600 | Protecting skirt-left |
Загрузка ...
|
|
| 47 | 900013820 | Hex head bolt |
Загрузка ...
|
|
| 48 | 900001920 | Locknut-special |
Загрузка ...
|
|
| 49 | 200349390 | Guard cloth support-left |
Загрузка ...
|
|
| 50 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 51 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 52 | 270050780 | Screw lock with fastening material |
Загрузка ...
|
|
| 53 | 270050790 | Belt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
