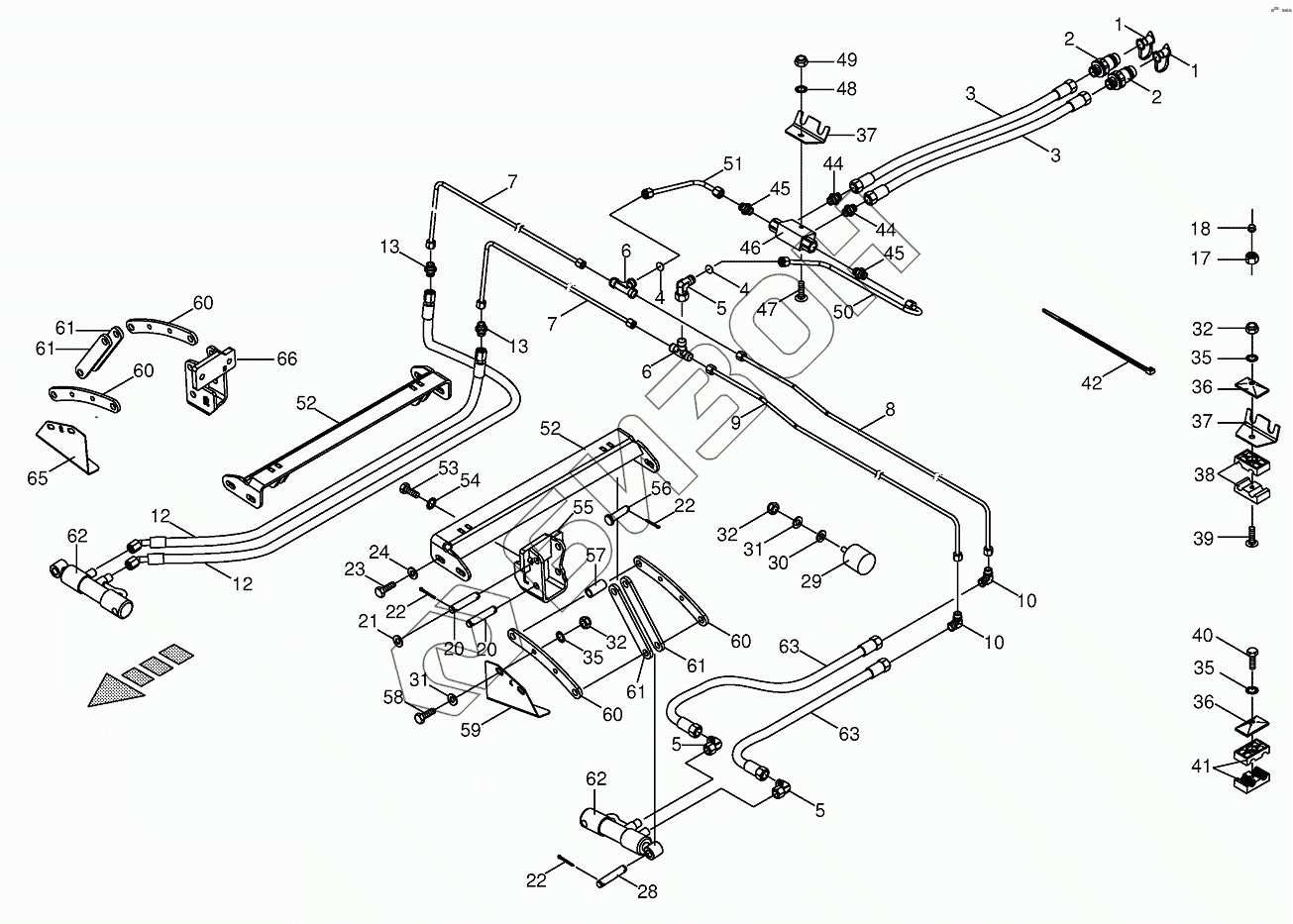

Графический каталог запасных частей к технике: KRONE EC F320CV. Hydraulic Flap gate
1
1
2
2
3
3
4
4
5
5
5
6
6
7
7
8
9
10
10
12
12
13
13
17
18
20
20
21
22
22
22
23
24
28
29
30
31
31
32
32
32
35
35
35
36
36
37
37
38
39
40
41
42
44
44
45
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
60
60
60
61
61
61
61
62
62
63
63
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 2 | 009211450 | Connector plug |
Загрузка ...
|
|
| 3 | 009209690 | High pressure hose line |
Загрузка ...
|
|
| 4 | 009193240 | Throttling disc |
Загрузка ...
|
|
| 5 | 009199650 | Angle lug |
Загрузка ...
|
|
| 6 | 009199690 | T-connector |
Загрузка ...
|
|
| 7 | 200355620 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 8 | 200355610 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 9 | 200355600 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 10 | 900001140 | Angle lug |
Загрузка ...
|
|
| 12 | 270024510 | High pressure hose line |
Загрузка ...
|
|
| 13 | 009193020 | Connector |
Загрузка ...
|
|
| 17 | 009199620 | Nozzle disc cap |
Загрузка ...
|
|
| 18 | 009199610 | Cutting ring |
Загрузка ...
|
|
| 20 | 002154550 | Pin |
Загрузка ...
|
|
| 21 | 009108030 | Shim ring |
Загрузка ...
|
|
| 22 | 009120461 | Cotter pin |
Загрузка ...
|
|
| 23 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009104140 | Washer |
Загрузка ...
|
|
| 28 | 002154540 | Pin |
Загрузка ...
|
|
| 29 | 270097880 | Rubber pad |
Загрузка ...
|
|
| 30 | 009106030 | Washer |
Загрузка ...
|
|
| 31 | 009104130 | Washer |
Загрузка ...
|
|
| 32 | 009087060 | Locknut |
Загрузка ...
|
|
| 35 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 36 | 009251340 | Cover plate |
Загрузка ...
|
|
| 37 | 200350140 | Support |
Загрузка ...
|
|
| 38 | 270078280 | Tube clamp-2 halves |
Загрузка ...
|
|
| 39 | 009048171 | Coach bolt |
Загрузка ...
|
|
| 40 | 009016131 | Hex head bolt |
Загрузка ...
|
|
| 41 | 009251590 | Tube clamp-2 halves |
Загрузка ...
|
|
| 42 | 009226711 | Cable band |
Загрузка ...
|
|
| 44 | 009199181 | Male connector |
Загрузка ...
|
|
| 45 | 900014700 | Male connector |
Загрузка ...
|
|
| 46 | 009193430 | Double lock-up valve unit |
Загрузка ...
|
|
| 47 | 009047162 | Coach bolt |
Загрузка ...
|
|
| 48 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 49 | 009087041 | Locknut |
Загрузка ...
|
|
| 50 | 200369090 | Hydrl. ligne 8 x 1,5 x 432 2 Bgen |
Загрузка ...
|
|
| 51 | 200369080 | Hydrl. Ligne 8 x 1,5 x 209 1 Bogen |
Загрузка ...
|
|
| 52 | 200368860 | Support for flap protection |
Загрузка ...
|
|
| 53 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 54 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 55 | 200368820 | Support lh. |
Загрузка ...
|
|
| 56 | 009160111 | Pin with small head |
Загрузка ...
|
|
| 57 | 002903900 | Spacer tube |
Загрузка ...
|
|
| 58 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 59 | 200368910 | Guard plate lh. |
Загрузка ...
|
|
| 60 | 200368900 | Strut round |
Загрузка ...
|
|
| 61 | 200368890 | Strut straight |
Загрузка ...
|
|
| 62 | 270066710 | Hydraulic cylinder |
Загрузка ...
|
|
| 63 | 009198750 | High pressure hose line |
Загрузка ...
|
|
| 65 | 200368950 | Guard plate rh. |
Загрузка ...
|
|
| 66 | 200368940 | Support rh. |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
