Графический каталог запасных частей к технике: KRONE EC F320CV. Swathlaying
1
2
2
2
3
3
4
4
5
6
7
7
8
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

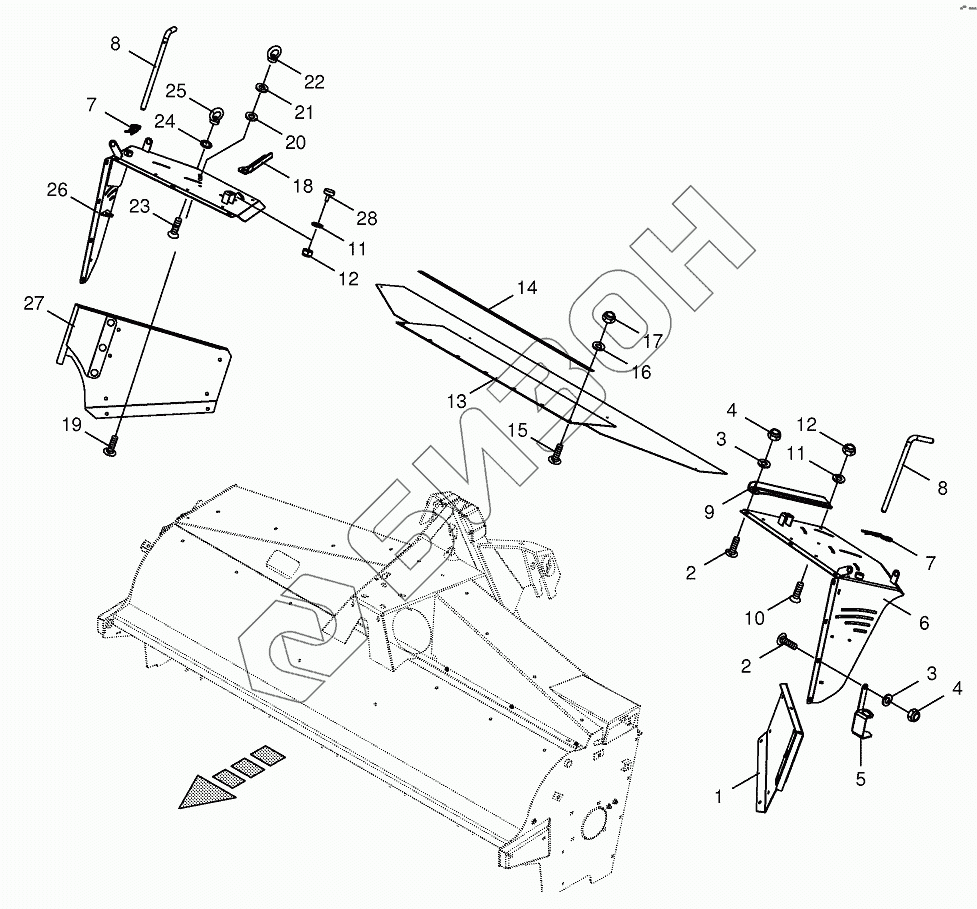

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200348790 | Swath door-left |
Загрузка ...
|
|
| 2 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 2 | 009047451 | Coach bolt |
Загрузка ...
|
|
| 3 | 009103611 | Washer |
Загрузка ...
|
|
| 4 | 009087580 | Locknut |
Загрузка ...
|
|
| 5 | 200348930 | Support for blade key |
Загрузка ...
|
|
| 6 | 200349251 | Hood lh. |
Загрузка ...
|
|
| 7 | 009171070 | Spring clip |
Загрузка ...
|
|
| 8 | 002566712 | Pin |
Загрузка ...
|
|
| 9 | 200349291 | Support strut lh. |
Загрузка ...
|
|
| 10 | 009052321 | Coach bolt |
Загрузка ...
|
|
| 11 | 009104130 | Washer |
Загрузка ...
|
|
| 12 | 009087060 | Locknut |
Загрузка ...
|
|
| 13 | 002566933 | Protecting skirt-back |
Загрузка ...
|
|
| 14 | 002566601 | Clamping strap |
Загрузка ...
|
|
| 15 | 900005860 | Coach bolt |
Загрузка ...
|
|
| 16 | 900005870 | Washer |
Загрузка ...
|
|
| 17 | 900005890 | Locknut |
Загрузка ...
|
|
| 18 | 200349301 | Support strut rh. |
Загрузка ...
|
|
| 19 | 009048823 | Coach bolt |
Загрузка ...
|
|
| 20 | 009103470 | Washer |
Загрузка ...
|
|
| 21 | 009106090 | Washer |
Загрузка ...
|
|
| 22 | 009095031 | Lifting eye nut |
Загрузка ...
|
|
| 23 | 009052512 | Coach bolt |
Загрузка ...
|
|
| 24 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009095020 | Lifting eye nut |
Загрузка ...
|
|
| 26 | 200349281 | Hood rh. |
Загрузка ...
|
|
| 27 | 200348750 | Swath door-right |
Загрузка ...
|
|
| 28 | 270061350 | Rubber pad |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
