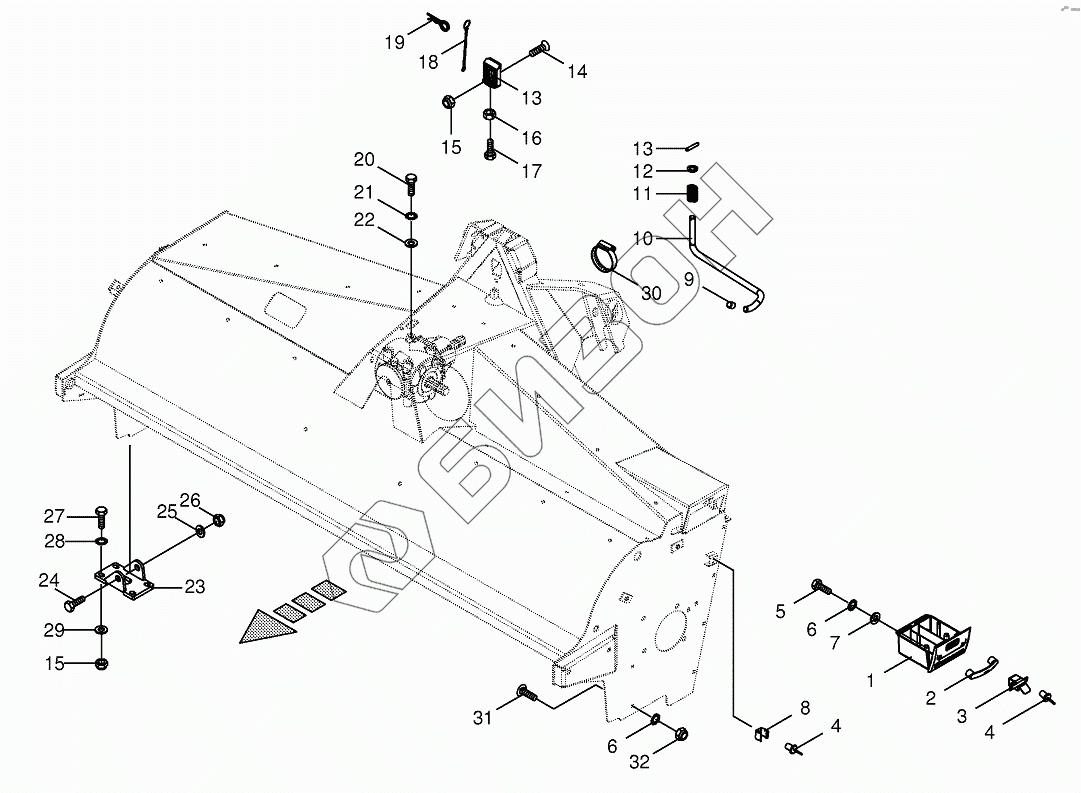

Графический каталог запасных частей к технике: KRONE EC F320CV. Mounting parts
1
2
3
4
4
5
6
6
7
8
9
10
11
12
13
13
13
14
15
15
16
17
18
19
20
21
22
23
24
24
25
26
27
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200365041 | 200365041 | Plate f. cutter bar |
Загрузка ...
|
|
| 1 | 200325490 | Cutter box |
Загрузка ...
|
|
| 2 | 270065900 | Handle |
Загрузка ...
|
|
| 3 | 200331191 | Plate spring |
Загрузка ...
|
|
| 4 | 009140360 | Blind rivet |
Загрузка ...
|
|
| 5 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009104130 | Washer |
Загрузка ...
|
|
| 8 | 200368360 | Clamping fork |
Загрузка ...
|
|
| 9 | 009249490 | Pipe protective cap |
Загрузка ...
|
|
| 10 | 001519145 | Pto drive shaft support |
Загрузка ...
|
|
| 11 | 004906070 | Pressure spring |
Загрузка ...
|
|
| 12 | 009105122 | Washer |
Загрузка ...
|
|
| 13 | 001515621 | Limit stop |
Загрузка ...
|
|
| 13 | 009126432 | Roll pin |
Загрузка ...
|
|
| 14 | 009040060 | Countersunkscrew |
Загрузка ...
|
|
| 15 | 009087010 | Locknut |
Загрузка ...
|
|
| 16 | 009082150 | Hex nut |
Загрузка ...
|
|
| 17 | 009003061 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009226512 | Chain |
Загрузка ...
|
|
| 19 | 009171050 | Spring clip |
Загрузка ...
|
|
| 20 | 009006740 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 22 | 009103620 | Washer |
Загрузка ...
|
|
| 23 | 200348840 | Plate |
Загрузка ...
|
|
| 24 | 009015120 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009012143 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009105122 | Washer |
Загрузка ...
|
|
| 26 | 009087210 | Locknut |
Загрузка ...
|
|
| 27 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 29 | 009105060 | Washer |
Загрузка ...
|
|
| 30 | 009240501 | Tube clip |
Загрузка ...
|
|
| 31 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 32 | 009087060 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
