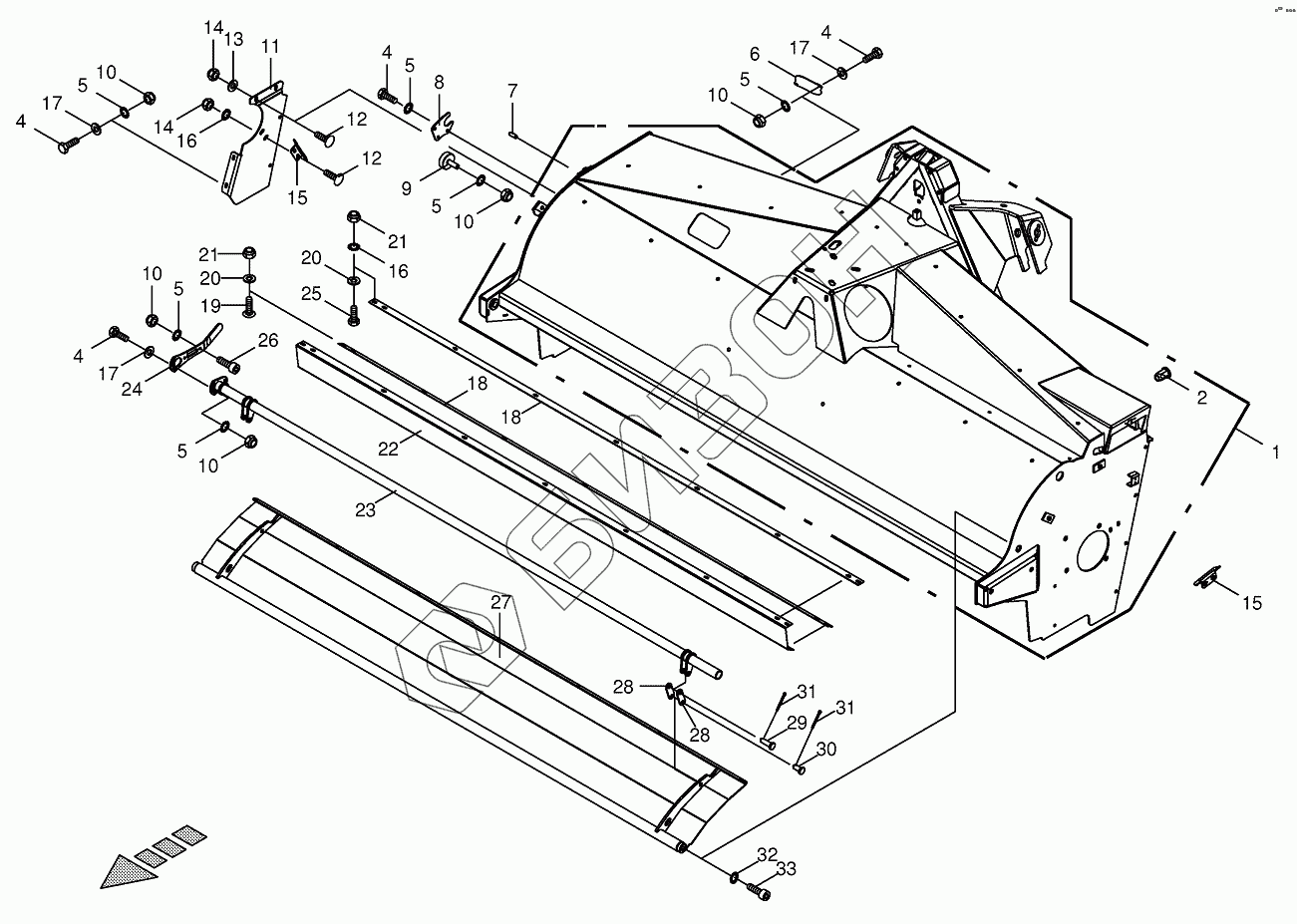

Графический каталог запасных частей к технике: KRONE EC F320CV. Tine conditioner housing
1
2
4
4
4
4
5
5
5
5
5
5
6
7
8
9
10
10
10
10
10
11
12
12
13
14
14
15
15
16
16
17
17
17
18
18
19
20
20
21
21
22
23
24
25
26
27
28
28
29
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200349781 | Cond. hous. + blind rivet nut |
Загрузка ...
|
|
| 2 | 900001130 | Blind rivet nut |
Загрузка ...
|
|
| 4 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 6 | 200350190 | Sheet metal cover |
Загрузка ...
|
|
| 7 | 009126342 | Roll pin |
Загрузка ...
|
|
| 8 | 200350540 | Bearing plate |
Загрузка ...
|
|
| 9 | 270061350 | Rubber pad |
Загрузка ...
|
|
| 10 | 009087060 | Locknut |
Загрузка ...
|
|
| 11 | 200349870 | Plate |
Загрузка ...
|
|
| 12 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 13 | 009103611 | Washer |
Загрузка ...
|
|
| 14 | 009087580 | Locknut |
Загрузка ...
|
|
| 15 | 200348520 | Stripper |
Загрузка ...
|
|
| 16 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009104130 | Washer |
Загрузка ...
|
|
| 18 | 200350690 | Clamping plate |
Загрузка ...
|
|
| 19 | 900005840 | Coach bolt |
Загрузка ...
|
|
| 20 | 900005880 | Washer |
Загрузка ...
|
|
| 21 | 900001920 | Locknut-special |
Загрузка ...
|
|
| 22 | 200350680 | Protecting skirt |
Загрузка ...
|
|
| 23 | 200350660 | Turning lever |
Загрузка ...
|
|
| 24 | 200347660 | Adjusting lever |
Загрузка ...
|
|
| 25 | 900001910 | Hex head bolt-special |
Загрузка ...
|
|
| 26 | 009030731 | Allen screw |
Загрузка ...
|
|
| 27 | 200350700 | Conditioner flap |
Загрузка ...
|
|
| 28 | 200329950 | Connection lever |
Загрузка ...
|
|
| 29 | 009536301 | Pin |
Загрузка ...
|
|
| 30 | 002227351 | Pin |
Загрузка ...
|
|
| 31 | 009120461 | Cotter pin |
Загрузка ...
|
|
| 32 | 009099041 | Detent edged washer |
Загрузка ...
|
|
| 33 | 009032051 | Allen screw |
Загрузка ...
|
