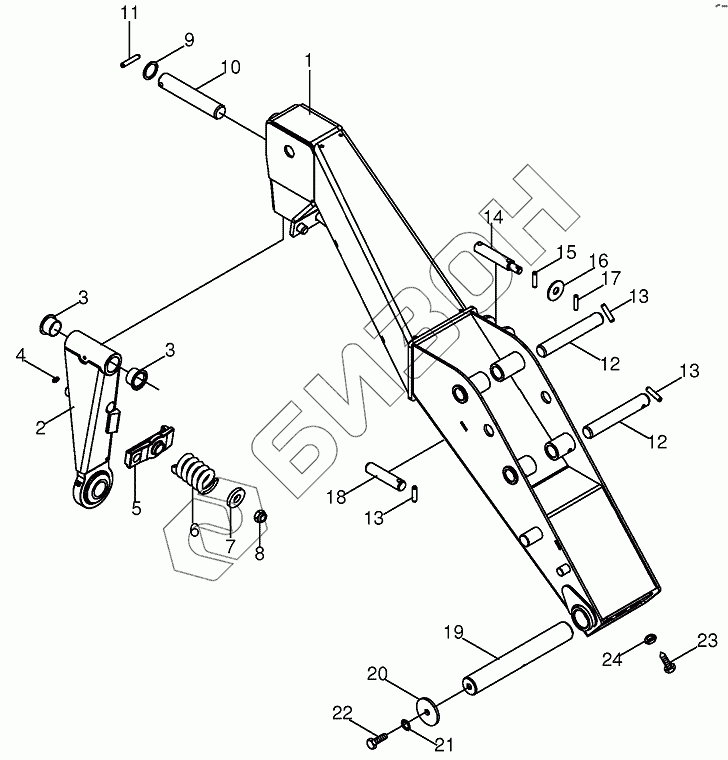

Графический каталог запасных частей к технике: KRONE EC R280. Control lever
1
2
3
3
4
5
6
7
8
9
9
10
11
12
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200364690200357000 | Outrigger arm Outrigger arm |
Загрузка ...
|
|
| 2 | 200370670 | Rocker arm pole prot. mech. w. bush. |
Загрузка ...
|
|
| 3 | 009349670 | Collar socket |
Загрузка ...
|
|
| 4 | 009191050 | Grease niple |
Загрузка ...
|
|
| 5 | 001390541 | Ratchet |
Загрузка ...
|
|
| 6 | 001391782 | Pressure spring |
Загрузка ...
|
|
| 7 | 009106250 | Washer |
Загрузка ...
|
|
| 8 | 009087210 | Locknut |
Загрузка ...
|
|
| 9 | 009111340 | Shim ring |
Загрузка ...
|
|
| 9 | 009111361 | Shim ring |
Загрузка ...
|
|
| 10 | 200334850 | Pin |
Загрузка ...
|
|
| 11 | 009127172 | Roll pin |
Загрузка ...
|
|
| 12 | 200330170 | Pin |
Загрузка ...
|
|
| 13 | 009125280 | Roll pin |
Загрузка ...
|
|
| 14 | 002531821 | Pin |
Загрузка ...
|
|
| 15 | 009127142 | Roll pin |
Загрузка ...
|
|
| 16 | 009103270 | Washer |
Загрузка ...
|
|
| 17 | 009126701 | Roll pin |
Загрузка ...
|
|
| 18 | 002553040 | Pin |
Загрузка ...
|
|
| 19 | 200330150 | Shaft |
Загрузка ...
|
|
| 20 | 009106420 | Washer |
Загрузка ...
|
|
| 21 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 22 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009024010 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009085151 | Hex nut-low form |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
