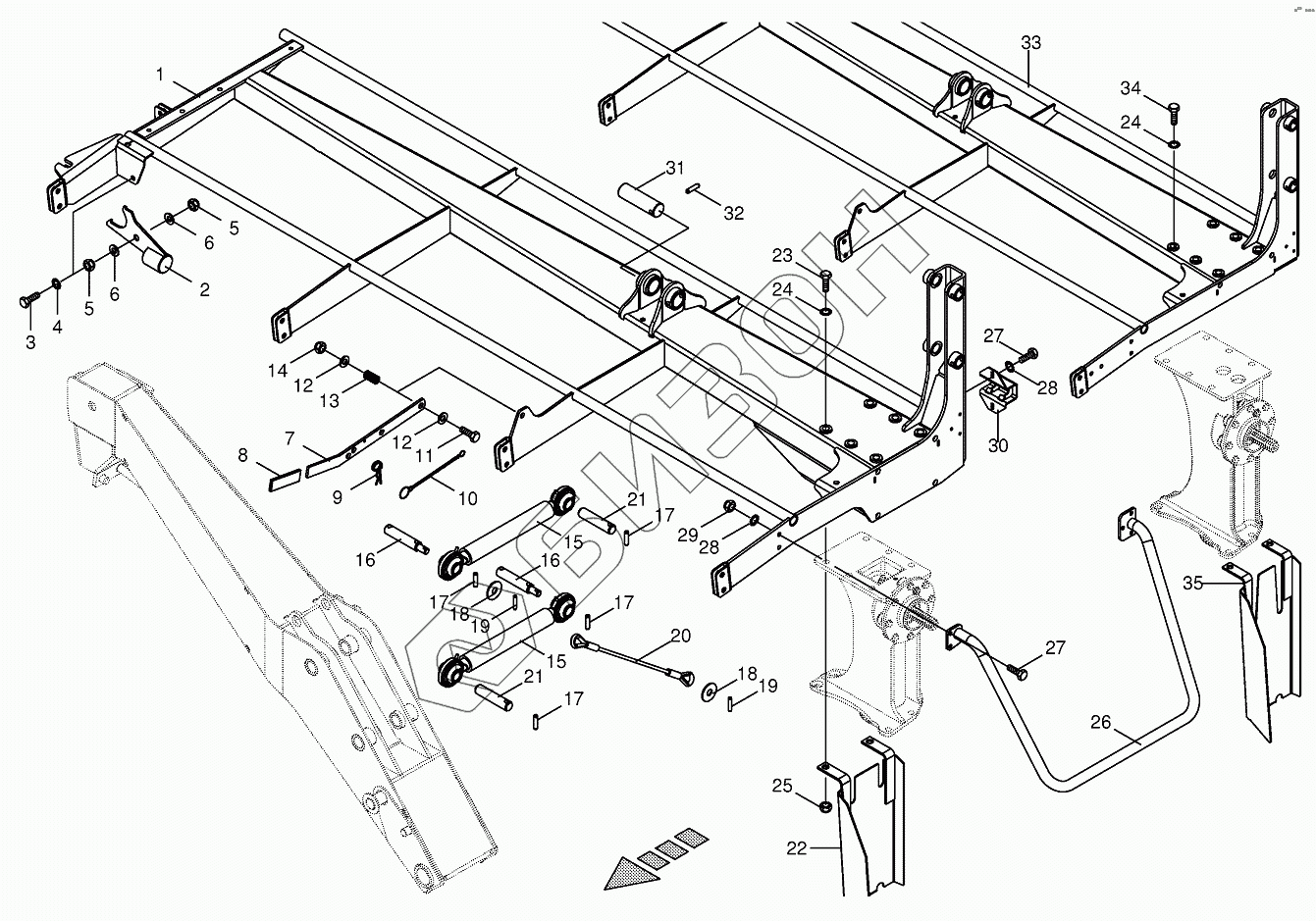

Графический каталог запасных частей к технике: KRONE EC R280. Support arm
1
1
2
3
4
5
5
6
6
7
8
9
9
10
11
12
12
13
14
15
15
16
16
17
17
17
17
18
18
19
19
20
21
21
22
23
24
24
25
26
27
27
28
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200346860 | Support arm |
Загрузка ...
|
|
| 1 | 200336000 | Support arm |
Загрузка ...
|
|
| 2 | 200331650 | Ratchet |
Загрузка ...
|
|
| 3 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087580 | Locknut |
Загрузка ...
|
|
| 6 | 009104140 | Washer |
Загрузка ...
|
|
| 7 | 200328600 | Adjusting lever |
Загрузка ...
|
|
| 8 | 009250160 | Handle |
Загрузка ...
|
|
| 9 | 009171041 | Spring clip |
Загрузка ...
|
|
| 10 | 009226512 | Chain |
Загрузка ...
|
|
| 11 | 009014520 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009106090 | Washer |
Загрузка ...
|
|
| 13 | 002701601 | Pressure spring |
Загрузка ...
|
|
| 14 | 009087010 | Locknut |
Загрузка ...
|
|
| 15 | 200325740 | Upper link |
Загрузка ...
|
|
| 16 | 002531821 | Pin |
Загрузка ...
|
|
| 17 | 009127142 | Roll pin |
Загрузка ...
|
|
| 18 | 009103270 | Washer |
Загрузка ...
|
|
| 19 | 009126701 | Roll pin |
Загрузка ...
|
|
| 20 | 200331230 | Chain haulage |
Загрузка ...
|
|
| 21 | 002553040 | Pin |
Загрузка ...
|
|
| 22 | 002536901 | Baffle-left |
Загрузка ...
|
|
| 23 | 009011511 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009099041 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009087190 | Locknut |
Загрузка ...
|
|
| 26 | 200340240 | Tube bow |
Загрузка ...
|
|
| 27 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 29 | 009087060 | Locknut |
Загрузка ...
|
|
| 30 | 001459123 | Illumination support-back |
Загрузка ...
|
|
| 31 | 200330160 | Pin |
Загрузка ...
|
|
| 32 | 009127182 | Roll pin |
Загрузка ...
|
|
| 33 | 200367901 | Support arm-optional |
Загрузка ...
|
|
| 34 | 009014910 | Hex head bolt |
Загрузка ...
|
|
| 35 | 200377740 | Baffle lh.-optional |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
