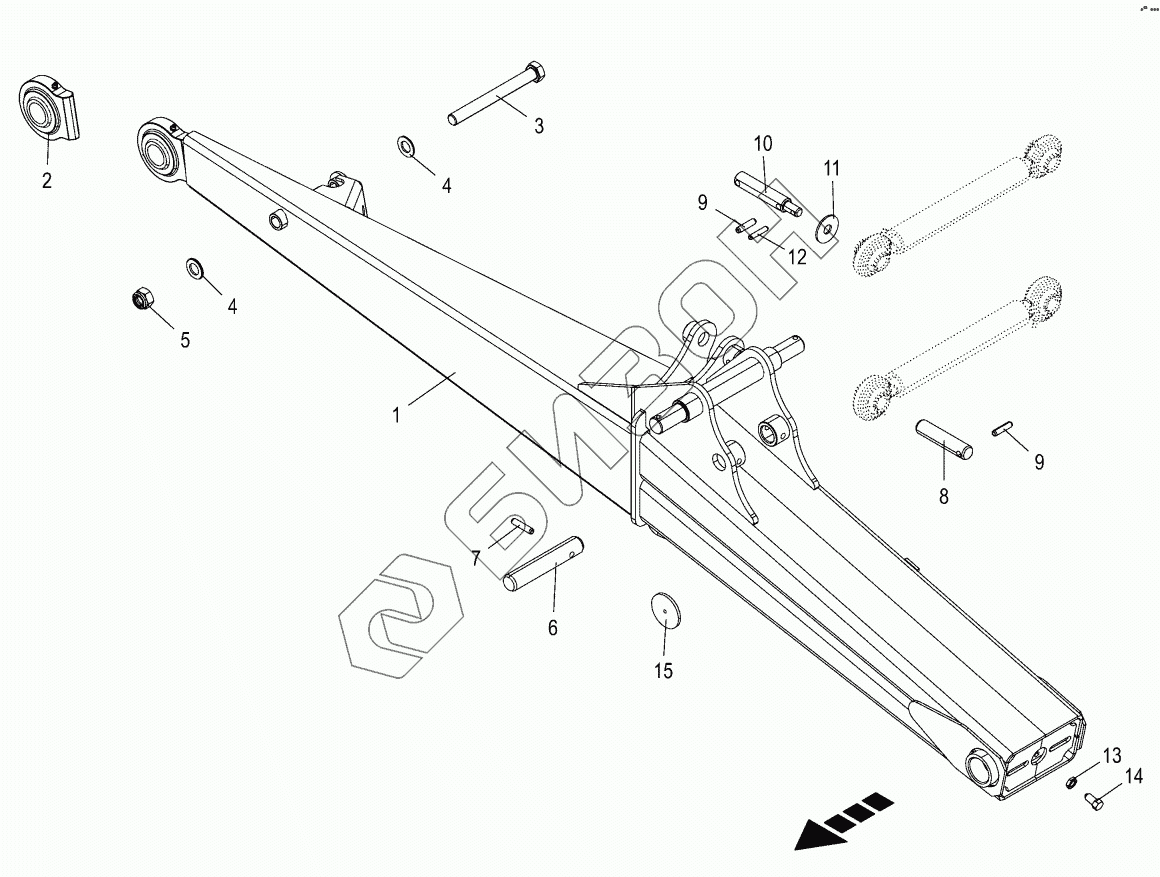

Графический каталог запасных частей к технике: KRONE EC R400. Outrigger arm

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 202312091 Outrigger arm
Загрузка ...
2 009232411 Ball joint
Загрузка ...
3 009012182 Hex head bolt
Загрузка ...
4 009105122 Washer
Загрузка ...
5 009087210 Locknut
Загрузка ...
6 202320590 Bolt 30 X 163 Zn8
Загрузка ...
7 009125380 Roll pin
Загрузка ...
8 002553040 Pin
Загрузка ...
9 009127142 Roll pin
Загрузка ...
10 002531821 Pin
Загрузка ...
11 009103270 Washer
Загрузка ...
12 009126701 Roll pin
Загрузка ...
13 009085151 Hex nut-low form
Загрузка ...
14 009024010 Hex head bolt
Загрузка ...
15 009246340 Side light-yellow-self- adhesive
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
