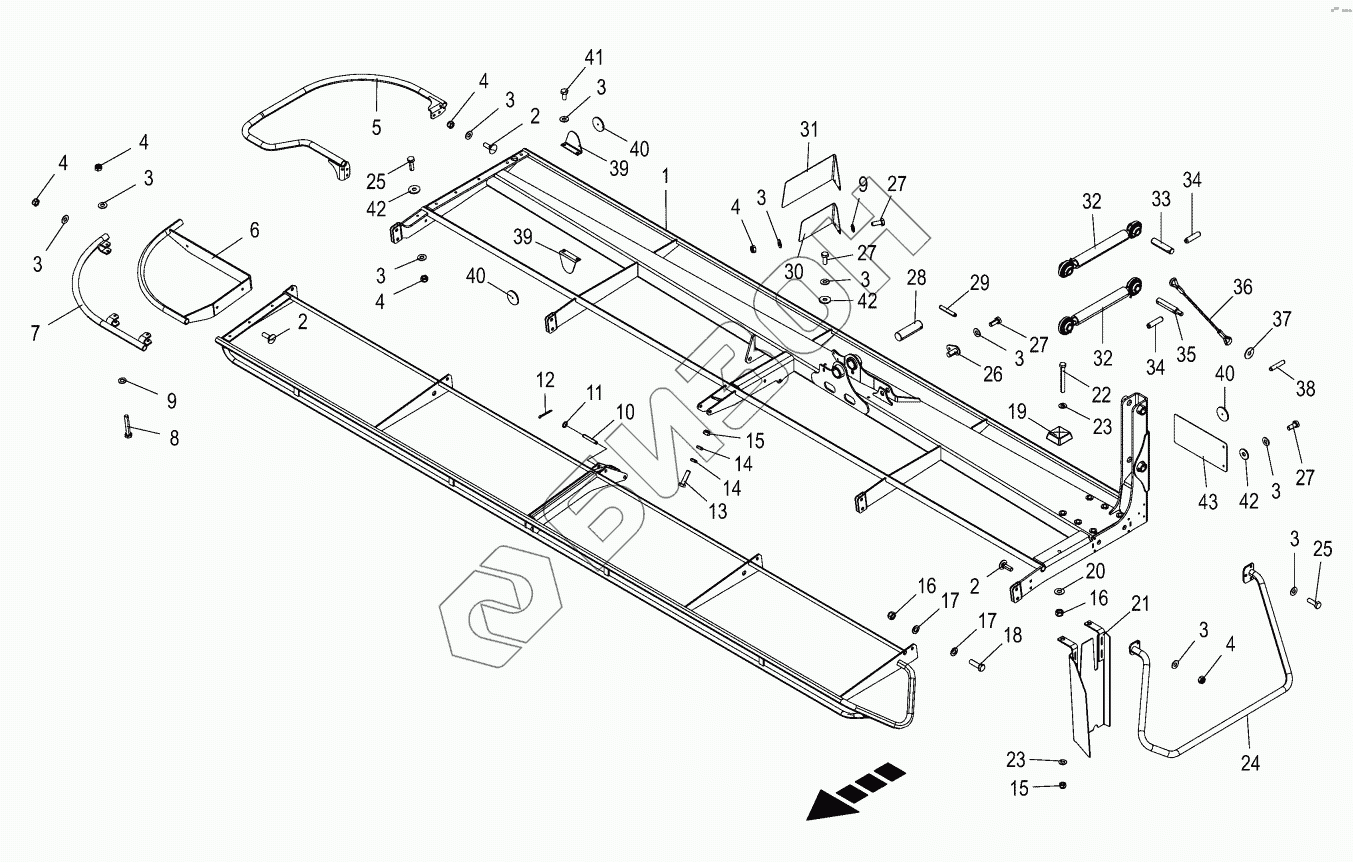

Графический каталог запасных частей к технике: KRONE EC R400. Support arm
1
2
2
2
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
5
6
7
8
9
9
10
11
12
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
23
24
25
25
26
27
27
27
27
28
29
30
31
32
32
33
34
34
35
36
37
38
39
39
40
40
40
41
42
42
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 202339030 | 202339030 | Holder for suspension arm |
Загрузка ...
|
|
| 1 | 202311782 | Support arm |
Загрузка ...
|
|
| 2 | 009047322 | Coach bolt |
Загрузка ...
|
|
| 3 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009087060 | Locknut |
Загрузка ...
|
|
| 5 | 202314770 | Outer guard rear right |
Загрузка ...
|
|
| 6 | 202313830 | Hoop guard outside front |
Загрузка ...
|
|
| 7 | 200395540 | Tubular bar outside |
Загрузка ...
|
|
| 8 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009104130 | Washer |
Загрузка ...
|
|
| 10 | 002154550 | Pin |
Загрузка ...
|
|
| 11 | 009108030 | Shim ring |
Загрузка ...
|
|
| 12 | 009120461 | Cotter pin |
Загрузка ...
|
|
| 13 | 009006780 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009086200 | Hex nut-low form |
Загрузка ...
|
|
| 15 | 009087190 | Locknut |
Загрузка ...
|
|
| 16 | 009087010 | Locknut |
Загрузка ...
|
|
| 17 | 009105061 | Washer |
Загрузка ...
|
|
| 18 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009242180 | Rubber pad |
Загрузка ...
|
|
| 20 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 21 | 200377740 | Baffle lh.-optional |
Загрузка ...
|
|
| 22 | 009014910 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 24 | 202312850 | Hoop guards inside right |
Загрузка ...
|
|
| 25 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 26 | 200340900 | Pin |
Загрузка ...
|
|
| 27 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 28 | 200330160 | Pin |
Загрузка ...
|
|
| 29 | 009127182 | Roll pin |
Загрузка ...
|
|
| 30 | 202320210 | Decal picture support |
Загрузка ...
|
|
| 31 | 202320220 | Decal picture support USA |
Загрузка ...
|
|
| 32 | 200325740 | Upper link |
Загрузка ...
|
|
| 33 | 002553040 | Pin |
Загрузка ...
|
|
| 34 | 009127142 | Roll pin |
Загрузка ...
|
|
| 35 | 002531821 | Pin |
Загрузка ...
|
|
| 36 | 202320990 | Cable pull |
Загрузка ...
|
|
| 37 | 009103270 | Washer |
Загрузка ...
|
|
| 38 | 009126701 | Roll pin |
Загрузка ...
|
|
| 39 | 002591430 | Plate for reflector |
Загрузка ...
|
|
| 40 | 009246340 | Side light-yellow-self- adhesive |
Загрузка ...
|
|
| 41 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 42 | 009106030 | Washer |
Загрузка ...
|
|
| 43 | 202332060 | Decal picture support front |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
