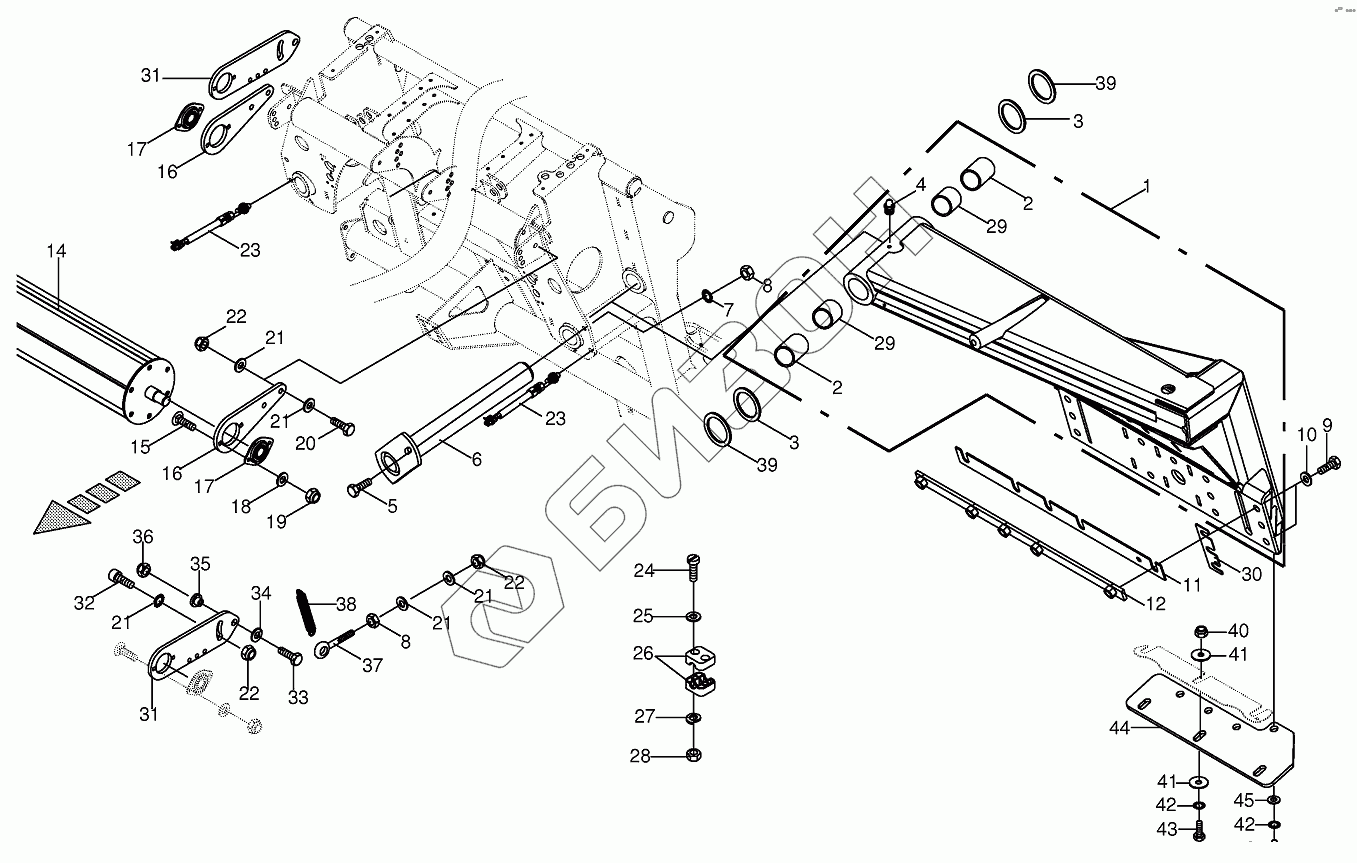

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Boom/Roller
1
1
2
2
3
3
4
5
6
7
8
8
9
10
11
12
14
15
16
16
17
17
18
19
20
21
21
21
21
21
22
22
22
23
23
24
25
26
27
28
29
29
30
31
31
32
33
34
35
36
37
38
39
39
40
41
41
42
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003522646 | Cantilever-right |
Загрузка ...
|
|
| 1 | 003522636 | Cantilever-left |
Загрузка ...
|
|
| 2 | 009349390 | Bearing bush |
Загрузка ...
|
|
| 3 | 004410981 | Washer |
Загрузка ...
|
|
| 4 | 009191050 | Grease niple |
Загрузка ...
|
|
| 5 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 6 | 003522501 | Pin |
Загрузка ...
|
|
| 7 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009082150 | Hex nut |
Загрузка ...
|
|
| 9 | 009003560 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009103031 | Washer |
Загрузка ...
|
|
| 11 | 003524461 | Intermediate housing |
Загрузка ...
|
|
| 12 | 003522871 | Hole reinforcement |
Загрузка ...
|
|
| 14 | 003529251 | Roller |
Загрузка ...
|
|
| 15 | 009047322 | Coach bolt |
Загрузка ...
|
|
| 16 | 003529240 | Roller support |
Загрузка ...
|
|
| 17 | 009340120 | Flange bearing |
Загрузка ...
|
|
| 18 | 009104130 | Washer |
Загрузка ...
|
|
| 19 | 009087060 | Locknut |
Загрузка ...
|
|
| 20 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 22 | 009087010 | Locknut |
Загрузка ...
|
|
| 23 | 003024092 | Namur sensor Namur M12 |
Загрузка ...
|
|
| 24 | 009034531 | Allen screw |
Загрузка ...
|
|
| 25 | 009105001 | Washer |
Загрузка ...
|
|
| 26 | 009251071 | Tube clamp-2 halves |
Загрузка ...
|
|
| 27 | 009100310 | Spring washer |
Загрузка ...
|
|
| 28 | 009082071 | Hex nut |
Загрузка ...
|
|
| 29 | 009349380 | Bearing bush |
Загрузка ...
|
|
| 30 | 003528452 | Intermediate housing |
Загрузка ...
|
|
| 31 | 200917241 | Roller support |
Загрузка ...
|
|
| 32 | 009030111 | Allen screw |
Загрузка ...
|
|
| 33 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009104140 | Washer |
Загрузка ...
|
|
| 35 | 003343640 | Spacer |
Загрузка ...
|
|
| 36 | 009087580 | Locknut |
Загрузка ...
|
|
| 37 | 009183050 | Eyebolt |
Загрузка ...
|
|
| 38 | 002818061 | Tension spring |
Загрузка ...
|
|
| 39 | 009109040 | Shim ring |
Загрузка ...
|
|
| 40 | 009087190 | Locknut |
Загрузка ...
|
|
| 41 | 009103270 | Washer |
Загрузка ...
|
|
| 42 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 43 | 009011321 | Hex head bolt |
Загрузка ...
|
|
| 44 | 200934580 | Reinforcing sheet-optional |
Загрузка ...
|
|
| 45 | 009103031 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
