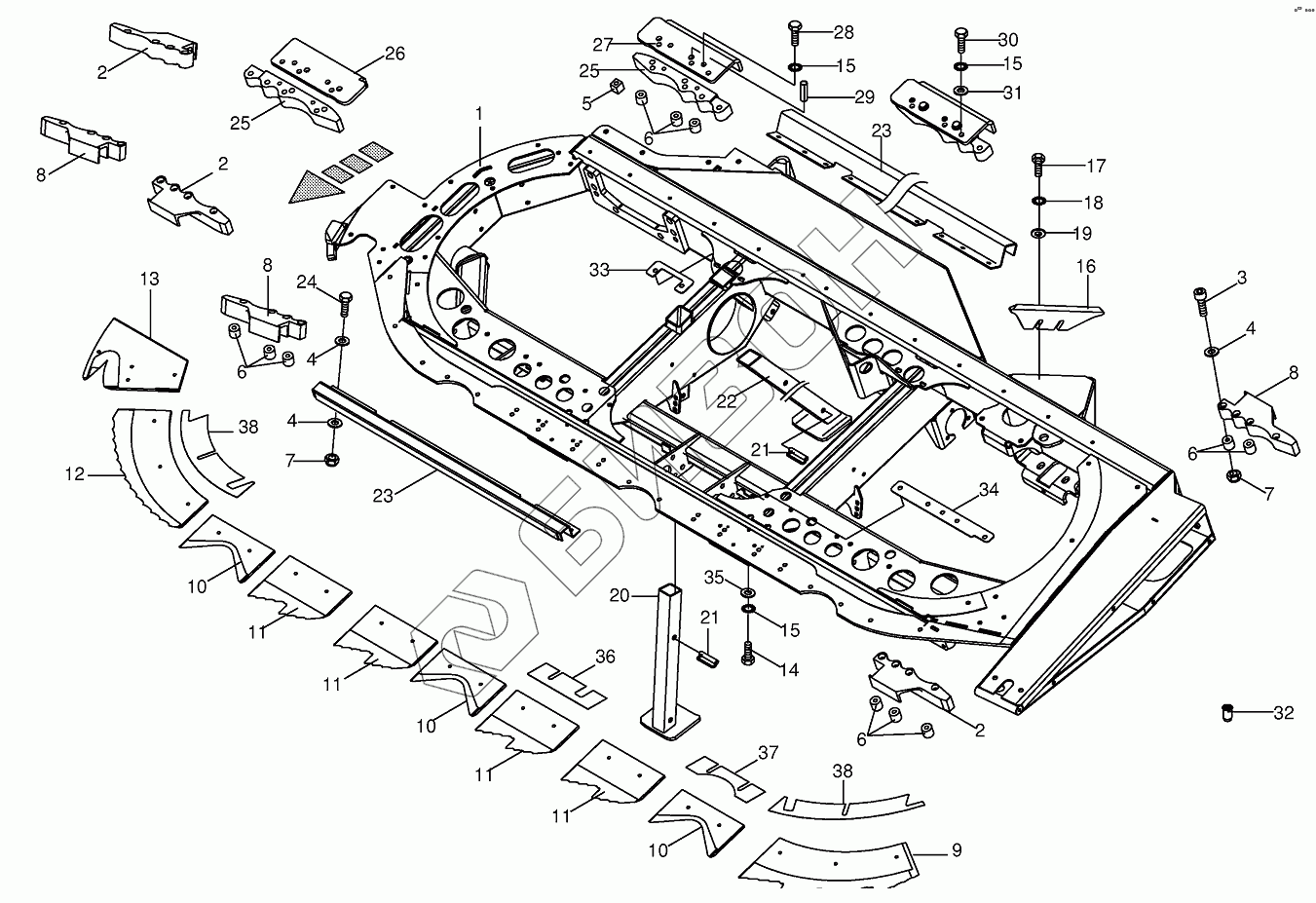

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Frame/Knife
1
1
1
1
1
1
1
1
2
2
2
3
4
4
4
5
6
6
6
6
7
7
8
8
8
9
10
10
10
11
11
11
11
11
12
12
13
13
14
14
14
15
15
15
16
17
18
19
20
21
21
22
23
23
23
24
25
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200935051 | Base frame-right |
Загрузка ...
|
|
| 1 | 200935061 | Base frame-left |
Загрузка ...
|
|
| 1 | 200933462 | Base frame right-right |
Загрузка ...
|
|
| 1 | 200933542 | Base frame left-left |
Загрузка ...
|
|
| 1 | 200935101 | Base frame-right |
Загрузка ...
|
|
| 1 | 200935181 | Base frame-left |
Загрузка ...
|
|
| 1 | 003533122 | Base frame-left |
Загрузка ...
|
|
| 1 | 003533132 | Base frame-right |
Загрузка ...
|
|
| 2 | 003523272 | Position adapter-1 |
Загрузка ...
|
|
| 3 | 900012060 | Allen screw |
Загрузка ...
|
|
| 4 | 009104140 | Washer |
Загрузка ...
|
|
| 5 | 003523240 | Spacer |
Загрузка ...
|
|
| 6 | 003523230 | Spacer tube |
Загрузка ...
|
|
| 7 | 009087580 | Locknut |
Загрузка ...
|
|
| 8 | 003523282 | Position adapter-2 |
Загрузка ...
|
|
| 9 | 003523087 | Bow cutter-right |
Загрузка ...
|
|
| 9 | 003523077 | Bow cutter-left |
Загрузка ...
|
|
| 10 | 003523095 | Spike cutter |
Загрузка ...
|
|
| 11 | 003523055 | Ladder cutter-left |
Загрузка ...
|
|
| 11 | 003523066 | Ladder cutter-right |
Загрузка ...
|
|
| 12 | 003523134 | Bow cutter-inside left |
Загрузка ...
|
|
| 12 | 003523144 | Bow cutter-inside right |
Загрузка ...
|
|
| 13 | 003523114 | V-Knife-left |
Загрузка ...
|
|
| 13 | 003523104 | V-Knife-right |
Загрузка ...
|
|
| 14 | 009008160 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009008150 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009008171 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 16 | 003523123 | Knife |
Загрузка ...
|
|
| 17 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009103620 | Washer |
Загрузка ...
|
|
| 20 | 003527911 | Supporting leg-front |
Загрузка ...
|
|
| 21 | 009170050 | Spring stick bolt |
Загрузка ...
|
|
| 22 | 003527903 | Supporting leg-back |
Загрузка ...
|
|
| 23 | 200932761 | Angle plate-total machine |
Загрузка ...
|
|
| 23 | 200932731 | Angle plate-total machine |
Загрузка ...
|
|
| 24 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 25 | 003536090 | Position adapter |
Загрузка ...
|
|
| 26 | 003536080 | Angle plate-right |
Загрузка ...
|
|
| 27 | 003536070 | Angle plate-left |
Загрузка ...
|
|
| 28 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009125031 | Roll pin |
Загрузка ...
|
|
| 29 | 009125380 | Roll pin |
Загрузка ...
|
|
| 30 | 009016250 | Hex head bolt |
Загрузка ...
|
|
| 30 | 900014070 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009103530 | Washer |
Загрузка ...
|
|
| 32 | 900004610 | Blind rivet nut |
Загрузка ...
|
|
| 33 | 200930060 | Intermediate housing-short |
Загрузка ...
|
|
| 34 | 200930070 | Intermediate housing-long |
Загрузка ...
|
|
| 35 | 900001210 | Washer |
Загрузка ...
|
|
| 36 | 200935110 | Spacer plate |
Загрузка ...
|
|
| 37 | 200935130 | Spacer plate |
Загрузка ...
|
|
| 38 | 200935120 | Spacer plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
