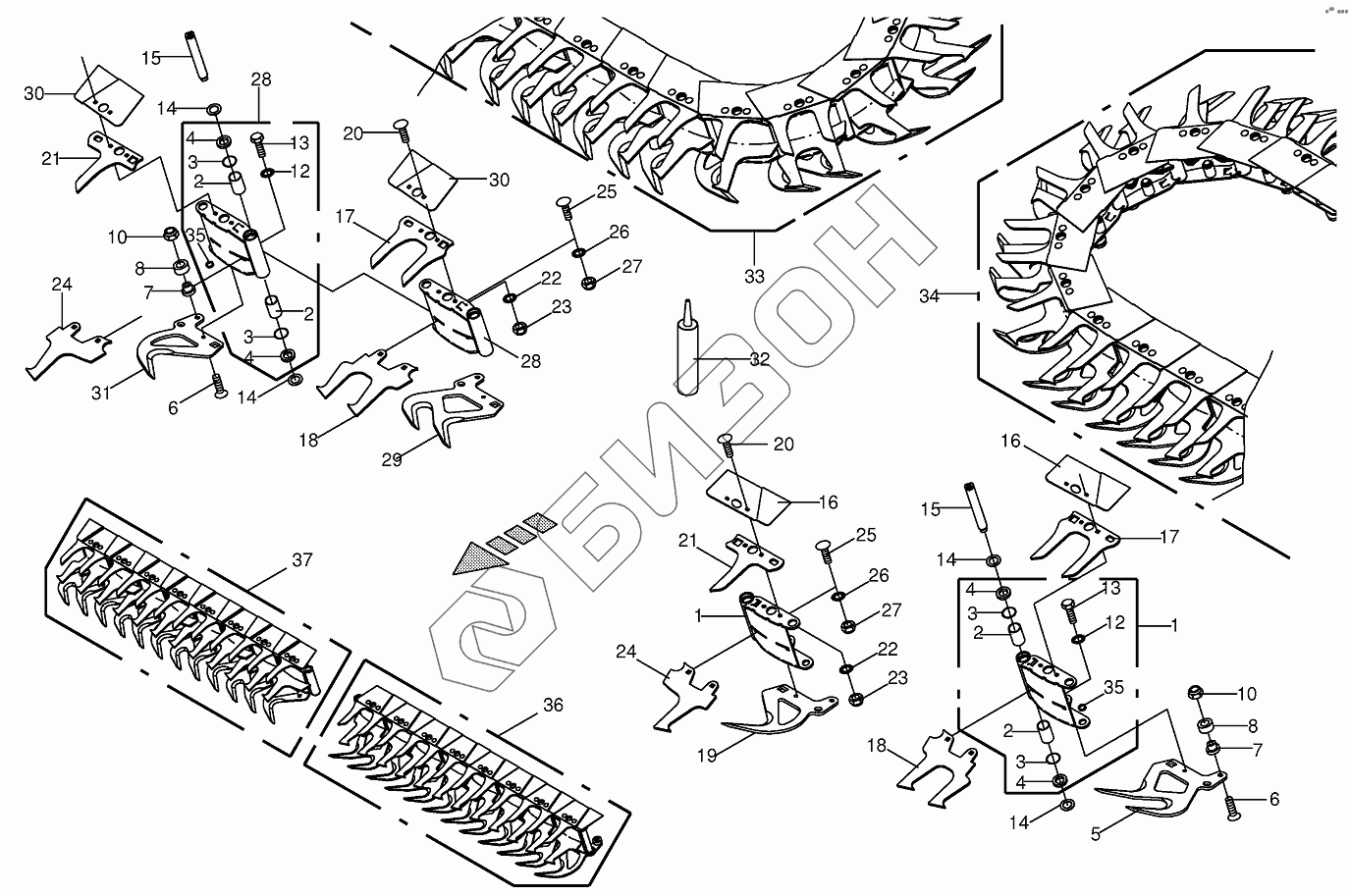

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Collector
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
6
6
7
7
8
8
10
10
12
12
13
13
14
14
14
14
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
30
30
31
32
33
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003521537 | Collector-left |
Загрузка ...
|
|
| 2 | 009353480 | Bearing bush |
Загрузка ...
|
|
| 3 | 009118100 | Snap ring |
Загрузка ...
|
|
| 4 | 009360621 | Scraper |
Загрузка ...
|
|
| 5 | 003523033 | Knife-left |
Загрузка ...
|
|
| 6 | 900005670 | Countersunkscrew |
Загрузка ...
|
|
| 7 | 200932570 | Bearing brushing |
Загрузка ...
|
|
| 8 | 900000270 | Grooved ball bearing |
Загрузка ...
|
|
| 10 | 009087010 | Locknut |
Загрузка ...
|
|
| 12 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 13 | 900012050 | Hex head bolt |
Загрузка ...
|
|
| 14 | 003516371 | Grommet |
Загрузка ...
|
|
| 15 | 003516345 | Bearing bolt |
Загрузка ...
|
|
| 16 | 003521501 | Cover plate-left |
Загрузка ...
|
|
| 17 | 003521413 | Wraping finger 2-top |
Загрузка ...
|
|
| 18 | 003521432 | Wraping finger 2-below |
Загрузка ...
|
|
| 19 | 003523013 | Knife-left |
Загрузка ...
|
|
| 20 | 009047322 | Coach bolt |
Загрузка ...
|
|
| 21 | 003521402 | Wraping finger 1-top |
Загрузка ...
|
|
| 22 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 23 | 009087060 | Locknut |
Загрузка ...
|
|
| 24 | 003521422 | Wraping finger |
Загрузка ...
|
|
| 25 | 009047451 | Coach bolt |
Загрузка ...
|
|
| 26 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 27 | 009087580 | Locknut |
Загрузка ...
|
|
| 28 | 003521547 | Collector-right |
Загрузка ...
|
|
| 29 | 003523043 | Knife-right |
Загрузка ...
|
|
| 30 | 003521511 | Cover plate-right |
Загрузка ...
|
|
| 31 | 003523023 | Knife-right |
Загрузка ...
|
|
| 32 | 009260450 | Long-life grease |
Загрузка ...
|
|
| 33 | 200918682 | Collector-right, cpl. |
Загрузка ...
|
|
| 34 | 200918672 | Collector-left, cpl. |
Загрузка ...
|
|
| 35 | 200918812 | Bushing |
Загрузка ...
|
|
| 36 | 200931731 | Collector extension-left, 1 Set=8 pieces |
Загрузка ...
|
|
| 37 | 200931721 | Collector extension-right, 1 Set=8 pieces |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
