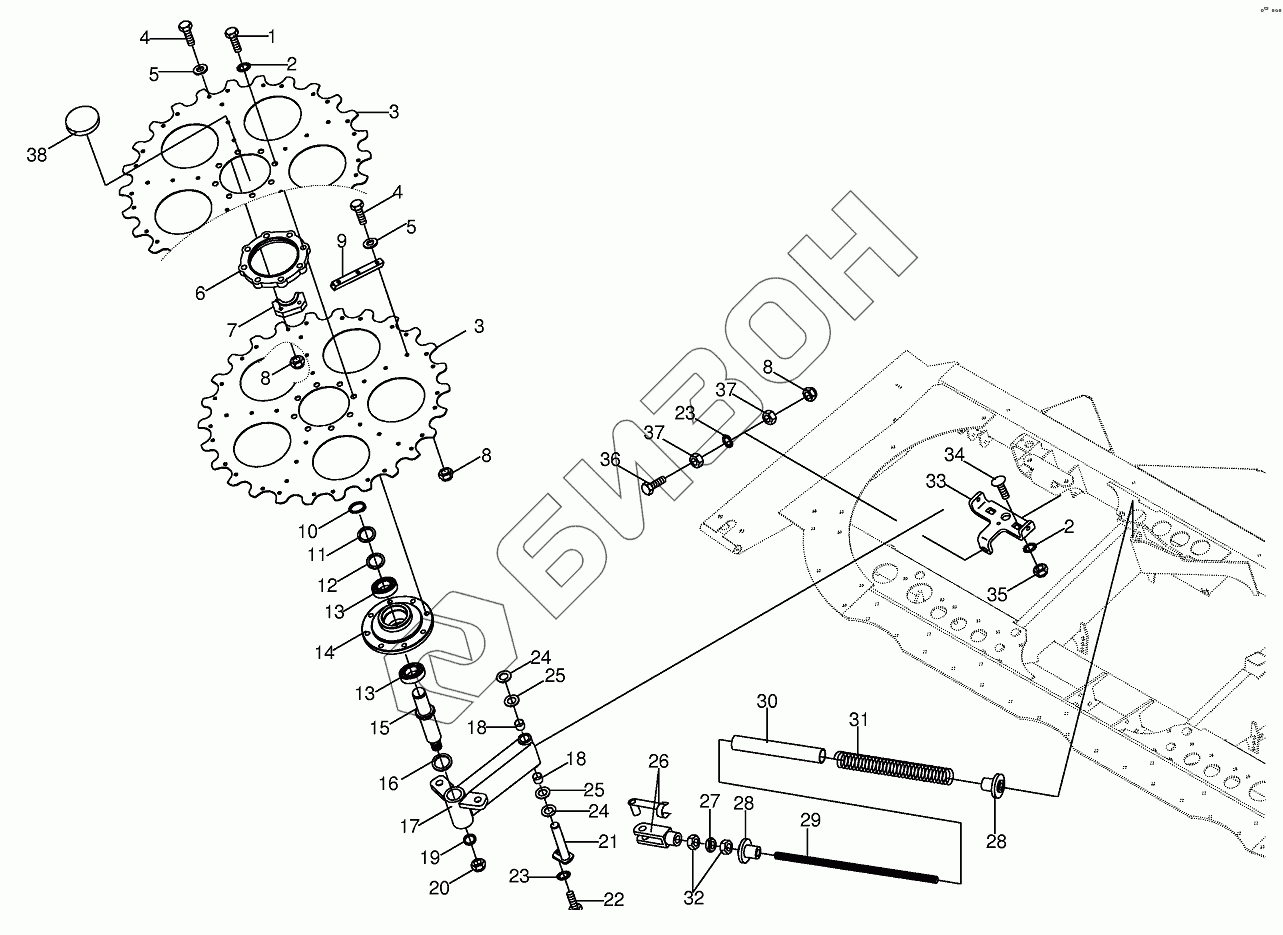

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Collector wheel
1
2
2
3
3
4
4
5
5
6
7
8
8
8
9
10
11
12
12
12
12
12
13
13
14
15
16
17
18
18
19
20
21
22
23
23
24
24
25
25
26
27
28
28
29
30
31
32
33
34
35
36
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009108990 | 009108990 | Shim ring |
Загрузка ...
|
|
| 1 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 3 | 003524353 | Plate |
Загрузка ...
|
|
| 4 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009104140 | Washer |
Загрузка ...
|
|
| 6 | 003524331 | Retainer |
Загрузка ...
|
|
| 7 | 003511544 | Element retainer |
Загрузка ...
|
|
| 8 | 009087580 | Locknut |
Загрузка ...
|
|
| 9 | 003524361 | Spacer |
Загрузка ...
|
|
| 10 | 009115450 | Circlip |
Загрузка ...
|
|
| 11 | 009107300 | Supporting disc |
Загрузка ...
|
|
| 12 | 009108900 | Shim ring |
Загрузка ...
|
|
| 12 | 009108850 | Shim ring |
Загрузка ...
|
|
| 12 | 009108910 | Shim ring |
Загрузка ...
|
|
| 12 | 009108890 | Shim ring |
Загрузка ...
|
|
| 12 | 009108880 | Shim ring |
Загрузка ...
|
|
| 13 | 009303260 | Grооvеd bаll bеаring |
Загрузка ...
|
|
| 14 | 003524341 | Hub |
Загрузка ...
|
|
| 15 | 003524291 | Shaft |
Загрузка ...
|
|
| 16 | 009108770 | Shim ring |
Загрузка ...
|
|
| 17 | 003524381 | Tensioner-incl. bushing |
Загрузка ...
|
|
| 18 | 009345540 | Bearing bush |
Загрузка ...
|
|
| 19 | 009105161 | Washer |
Загрузка ...
|
|
| 20 | 009087300 | Locknut |
Загрузка ...
|
|
| 21 | 003524301 | Poling bolt |
Загрузка ...
|
|
| 22 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 24 | 009106531 | Washer |
Загрузка ...
|
|
| 25 | 009353040 | Washer |
Загрузка ...
|
|
| 26 | 009271200 | Clevis |
Загрузка ...
|
|
| 27 | 009085251 | Hex nut-low form |
Загрузка ...
|
|
| 28 | 003522981 | Pression disc |
Загрузка ...
|
|
| 29 | 003522970 | Threaded rod |
Загрузка ...
|
|
| 30 | 003522990 | Bushing |
Загрузка ...
|
|
| 31 | 003391791 | Pressure spring |
Загрузка ...
|
|
| 32 | 009082250 | Hex nut |
Загрузка ...
|
|
| 33 | 003533091 | Supporting plate |
Загрузка ...
|
|
| 34 | 009047080 | Coach bolt |
Загрузка ...
|
|
| 35 | 009087190 | Locknut |
Загрузка ...
|
|
| 36 | 009002871 | Hex head bolt |
Загрузка ...
|
|
| 36 | 009002851 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009082120 | Hex nut |
Загрузка ...
|
|
| 38 | 009249090 | Protective cap |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
