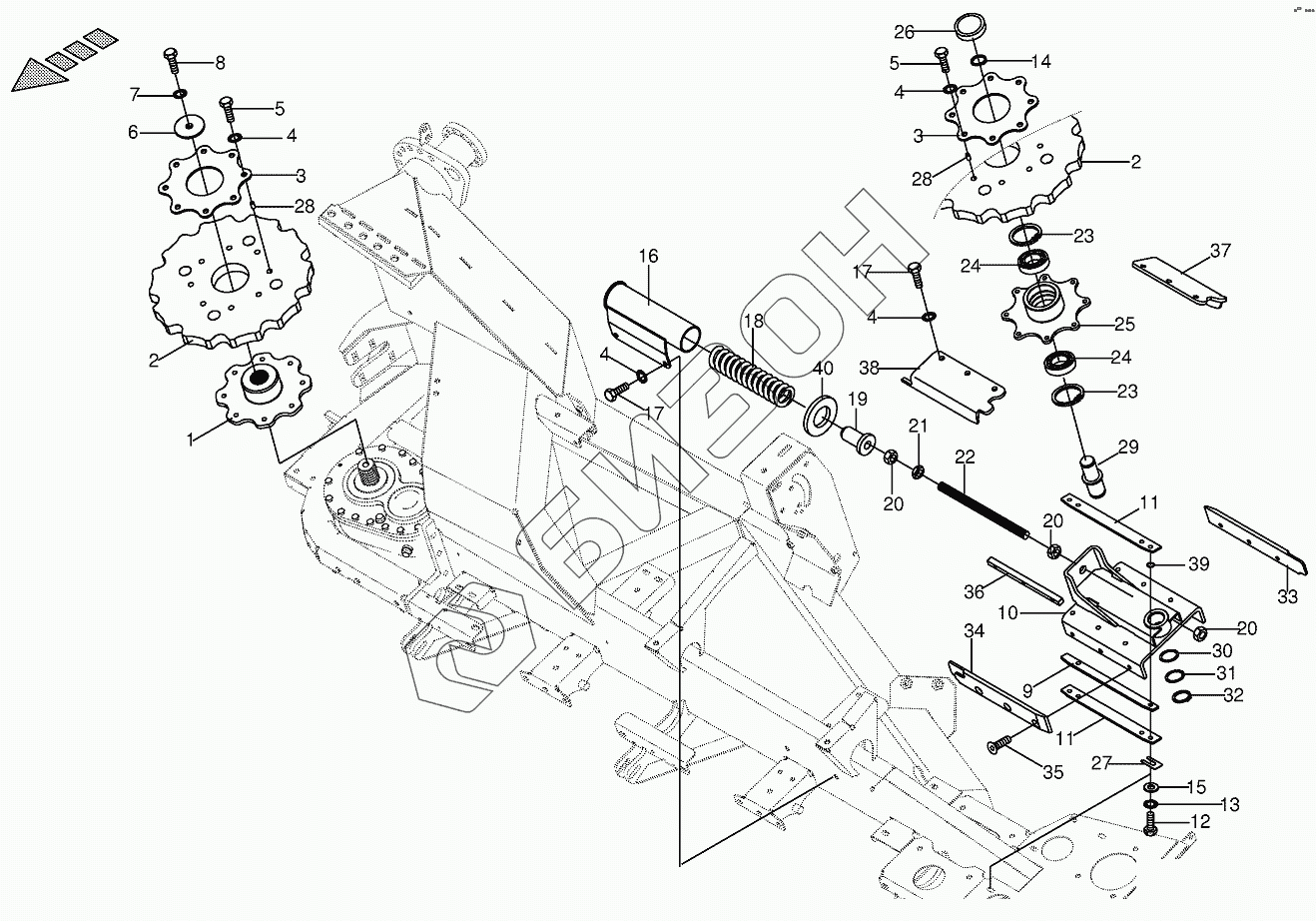

Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Guide wheel
1
2
2
3
3
4
4
4
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
17
18
19
20
20
20
21
22
23
23
24
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200911020 | Hub |
Загрузка ...
|
|
| 2 | 200909601 | Collector wheel |
Загрузка ...
|
|
| 3 | 200908680 | Screw-on plate |
Загрузка ...
|
|
| 4 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 6 | 002216320 | Washer |
Загрузка ...
|
|
| 7 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 9 | 200908020 | Lateral guide |
Загрузка ...
|
|
| 10 | 200915520 | Sliding console |
Загрузка ...
|
|
| 11 | 200908000 | Steering plate |
Загрузка ...
|
|
| 12 | 009010612 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009115410 | Circlip |
Загрузка ...
|
|
| 15 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 16 | 200906451 | Barrel |
Загрузка ...
|
|
| 17 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 18 | 002601201 | Pressure spring |
Загрузка ...
|
|
| 19 | 200908051 | Collar bush |
Загрузка ...
|
|
| 20 | 009082250 | Hex nut |
Загрузка ...
|
|
| 21 | 009085251 | Hex nut-low form |
Загрузка ...
|
|
| 22 | 200907980 | Threaded rod |
Загрузка ...
|
|
| 23 | 009116680 | Circlip |
Загрузка ...
|
|
| 24 | 009305370 | Grooved ball bearing |
Загрузка ...
|
|
| 25 | 200908740 | Hub |
Загрузка ...
|
|
| 26 | 009252031 | Sealing cap |
Загрузка ...
|
|
| 27 | 200915740 | Intermediate housing |
Загрузка ...
|
|
| 27 | 200921920 | Intermediate housing |
Загрузка ...
|
|
| 28 | 200915330 | Bushing |
Загрузка ...
|
|
| 29 | 200915640 | Bearing bolt |
Загрузка ...
|
|
| 30 | 009108900 | Shim ring |
Загрузка ...
|
|
| 31 | 009107300 | Supporting disc |
Загрузка ...
|
|
| 32 | 009115450 | Circlip |
Загрузка ...
|
|
| 33 | 200915611 | Position adapter bar-back left/front right |
Загрузка ...
|
|
| 34 | 200915621 | Position adapter bar-front left/back right |
Загрузка ...
|
|
| 35 | 900000520 | Countersunkscrew |
Загрузка ...
|
|
| 36 | 200915630 | Guide |
Загрузка ...
|
|
| 37 | 200915382 | Position adapter angle-back left/front right |
Загрузка ...
|
|
| 38 | 200915372 | Position adapter angle-front left/back right |
Загрузка ...
|
|
| 39 | 009108070 | Shim ring |
Загрузка ...
|
|
| 40 | 002004502 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
