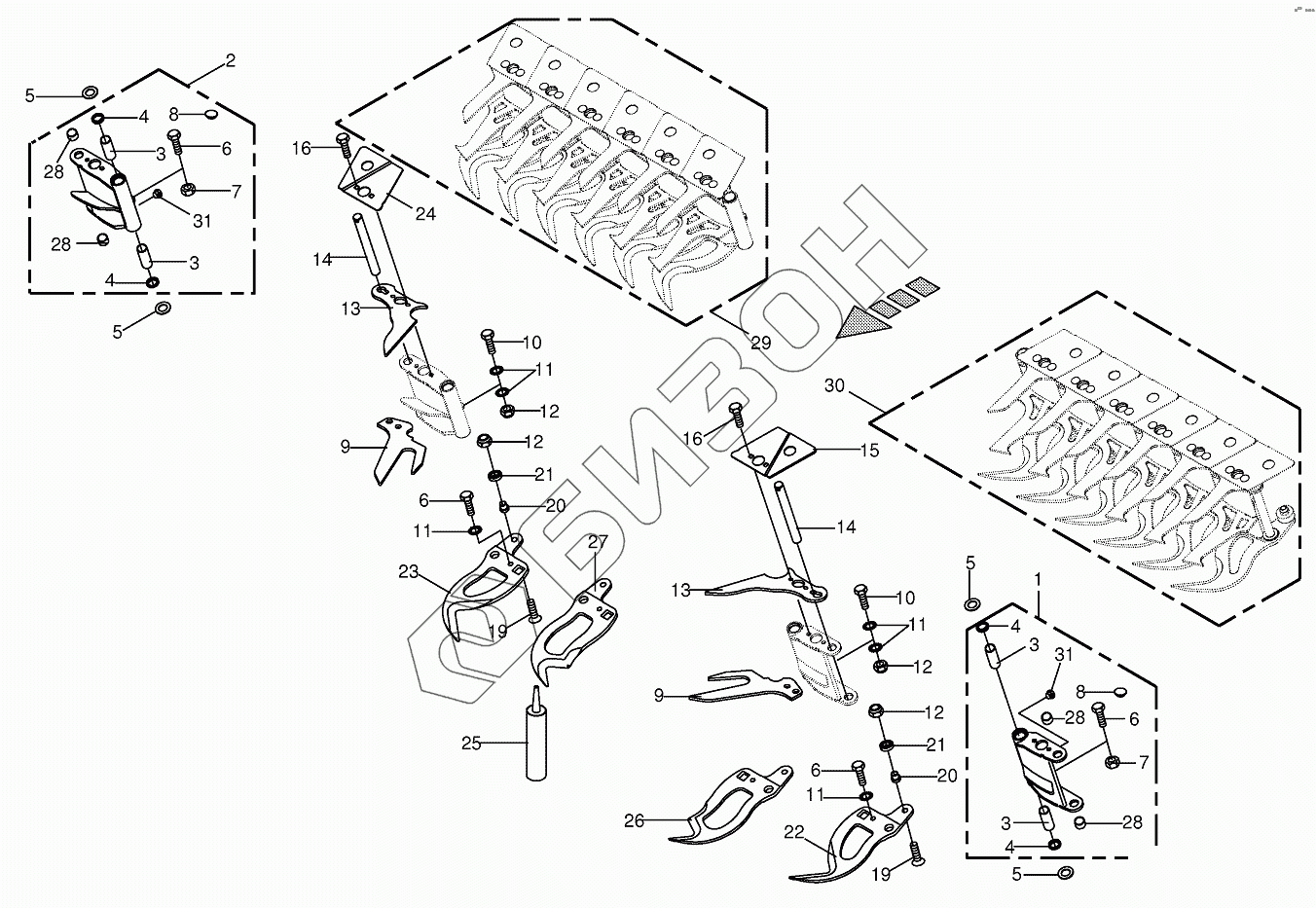

Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Collector
1
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
8
8
9
9
10
10
11
11
11
11
12
12
12
12
13
13
14
14
15
16
16
19
19
20
20
21
21
22
23
24
25
26
27
28
28
28
28
29
29
29
29
29
30
30
30
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200904042 | Collector-left |
Загрузка ...
|
|
| 2 | 200904052 | Collector-right |
Загрузка ...
|
|
| 3 | 009353020 | Bearing bush |
Загрузка ...
|
|
| 4 | 900000590 | Stripper |
Загрузка ...
|
|
| 5 | 200903680 | Spacing washer |
Загрузка ...
|
|
| 6 | 009003620 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009082150 | Hex nut |
Загрузка ...
|
|
| 8 | 009538230 | Sealing plug |
Загрузка ...
|
|
| 9 | 200903512 | Wraping finger-middle |
Загрузка ...
|
|
| 10 | 009002260 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009087010 | Locknut |
Загрузка ...
|
|
| 13 | 200903522 | Wraping finger-top |
Загрузка ...
|
|
| 14 | 003536032 | Bearing bolt |
Загрузка ...
|
|
| 15 | 200903532 | Cover plate-left |
Загрузка ...
|
|
| 16 | 900000260 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009040161 | Countersunkscrew |
Загрузка ...
|
|
| 20 | 200917280 | Bearing brushing |
Загрузка ...
|
|
| 21 | 900000270 | Grooved ball bearing |
Загрузка ...
|
|
| 22 | 200911991 | Knife-left |
Загрузка ...
|
|
| 23 | 200911981 | Knife-right |
Загрузка ...
|
|
| 24 | 200903592 | Cover plate-right |
Загрузка ...
|
|
| 25 | 009260450 | Long-life grease |
Загрузка ...
|
|
| 26 | 200912011 | Knife-left |
Загрузка ...
|
|
| 27 | 200912001 | Knife-right |
Загрузка ...
|
|
| 28 | 200913450 | Bushing |
Загрузка ...
|
|
| 29 | 200911842 | Collector-right, cpl. |
Загрузка ...
|
|
| 29 | 200901672 | Collector-right, cpl. |
Загрузка ...
|
|
| 29 | 200901642 | Collector-right, cpl. |
Загрузка ...
|
|
| 30 | 200911832 | Collector-left, cpl. |
Загрузка ...
|
|
| 30 | 200901662 | Collector-left, cpl. |
Загрузка ...
|
|
| 30 | 200901622 | Collector-left, cpl. |
Загрузка ...
|
|
| 31 | 900003950 | Screw plug |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
