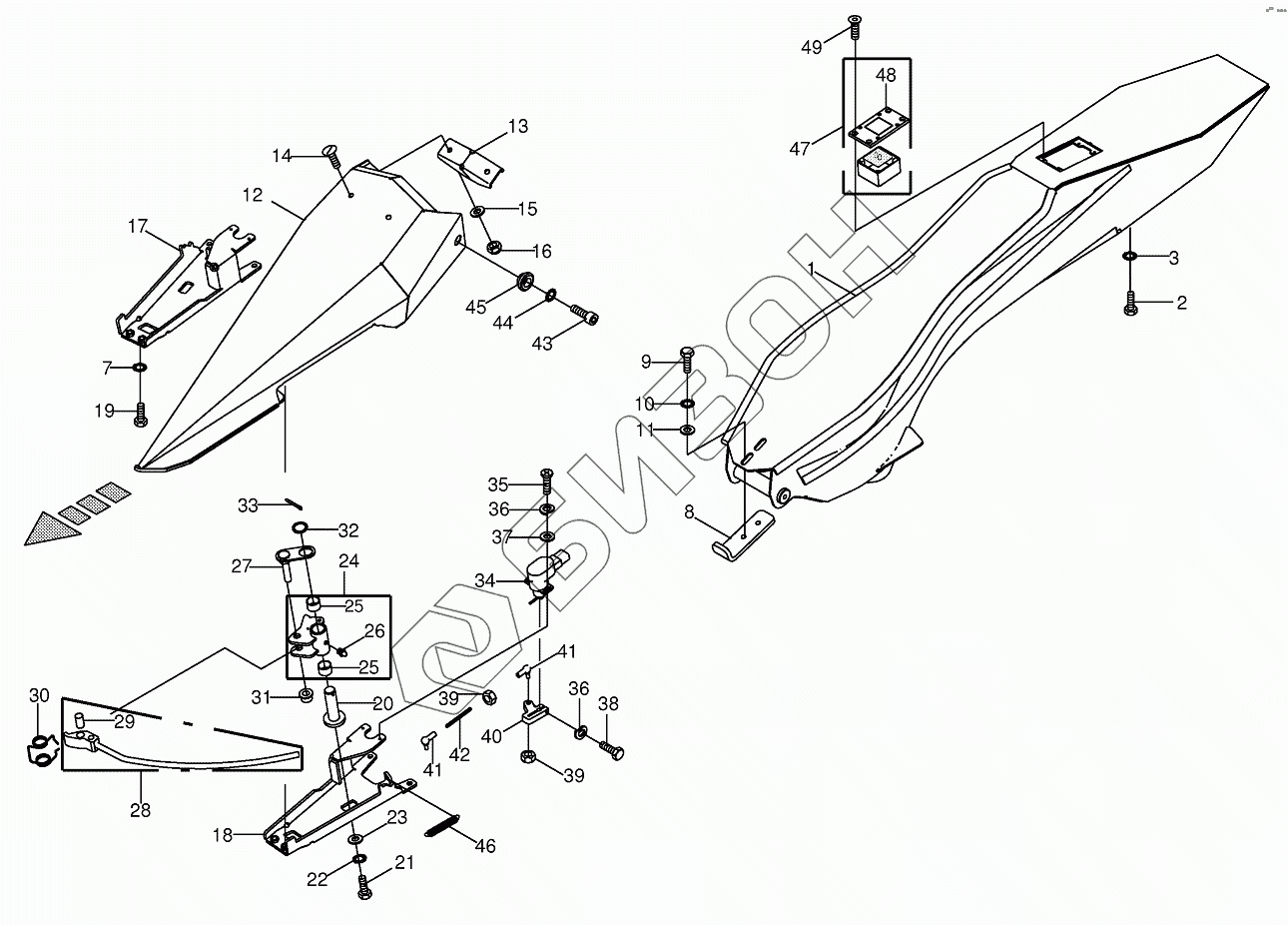

Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Centre tip
1
2
3
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
39
40
41
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200920250 | Centre section |
Загрузка ...
|
|
| 2 | 009006740 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 8 | 003525053 | Angle |
Загрузка ...
|
|
| 9 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009103530 | Washer |
Загрузка ...
|
|
| 12 | 200902091 | Centre tip |
Загрузка ...
|
|
| 13 | 003525063 | Landslide |
Загрузка ...
|
|
| 14 | 009052311 | Coach bolt |
Загрузка ...
|
|
| 15 | 009104130 | Washer |
Загрузка ...
|
|
| 16 | 009087060 | Locknut |
Загрузка ...
|
|
| 17 | 003528721 | Feeler console-right |
Загрузка ...
|
|
| 18 | 003528731 | Feeler console-left |
Загрузка ...
|
|
| 19 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 20 | 003528761 | Pivot bolt |
Загрузка ...
|
|
| 21 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 23 | 009106090 | Washer |
Загрузка ...
|
|
| 24 | 003528812 | Tappet |
Загрузка ...
|
|
| 25 | 009353270 | Bearing bush |
Загрузка ...
|
|
| 26 | 009190030 | Grease niple |
Загрузка ...
|
|
| 27 | 003528890 | Lever pin |
Загрузка ...
|
|
| 28 | 200902150 | Sensing bow |
Загрузка ...
|
|
| 29 | 009349600 | Bearing bush |
Загрузка ...
|
|
| 30 | 003528522 | Leg spring |
Загрузка ...
|
|
| 31 | 003529050 | Bushing |
Загрузка ...
|
|
| 32 | 009105122 | Washer |
Загрузка ...
|
|
| 33 | 009120671 | Cotter pin |
Загрузка ...
|
|
| 34 | 003031640 | Sensor |
Загрузка ...
|
|
| 35 | 009038000 | Flat headed screw |
Загрузка ...
|
|
| 36 | 009100310 | Spring washer |
Загрузка ...
|
|
| 37 | 009105001 | Washer |
Загрузка ...
|
|
| 38 | 009002920 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009082071 | Hex nut |
Загрузка ...
|
|
| 40 | 003528881 | Lever |
Загрузка ...
|
|
| 41 | 009271140 | Link |
Загрузка ...
|
|
| 42 | 003526941 | Coupler |
Загрузка ...
|
|
| 43 | 009031202 | Allen screw |
Загрузка ...
|
|
| 44 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 45 | 003521911 | Bearing ring |
Загрузка ...
|
|
| 46 | 009396342 | Tension spring |
Загрузка ...
|
|
| 47 | 200802871 | AutoScan-incl. software |
Загрузка ...
|
|
| 48 | 200911000 | Cover |
Загрузка ...
|
|
| 49 | 009040360 | Countersunkscrew |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
